ADAU1401

过期

SigmaDSP®28/56位音频处理器，内置两个ADC和四个DAC

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 28-/56位、50 MIPS数字音频处理器
  • 2个ADC：SNR为100 dB，THD + N为−83 dB
  • 4个DAC：SNR为104 dB，THD + N为−90 dB
  • 完全独立工作
    从串行EEPROM自引导
    辅助ADC配有4路输入多路复用器，用于模拟控制
    GPIO用于数字控制和输出
  • 可利用SigmaStudio图形工具实现完全编程
  • 28位× 28位乘法器，内置56位累加器，可实现完全双精度处理
  • 时钟振荡器可从晶振产生主时钟
  • 欲了解更多信息，请参考数据手册

ADAU1401是一款完整的单芯片音频系统，内置28/56位音频DSP、ADC、DAC及类似微控制器的控制接口。信号处理技术包括均衡、分频、低音增强、多频段动态处理、延迟补偿、扬声器补偿和立体声声像加宽，可用来弥补扬声器、功放和听音环境的实际限制，从而明显改善音质体验。

这种信号处理技术堪比高端演播室设备所用的技术。大部分处理采用完全56位双精度模式完成，因而低电平信号性能极佳。ADAU1401是一款完全可编程的DSP。借助方便易用的SigmaStudio™软件，用户可以利用双二阶滤波器、动态处理器、电平控制和GPIO接口控制等模块，以图形方式配置自定义信号处理流程。

ADAU1401程序可以在上电时通过其自引导机制从串行EEPROM加载，或者从外部微控制器加载。关断时，可以将参数的当前状态从ADAU1401写回EEPROM，以便下次运行程序时重新调用。

两个Σ-Δ型ADC和四个Σ-Δ型DAC提供98.5 dB的模拟输入至模拟输出动态范围。各ADC的THD + N为−83 dB，各DAC的THD + N为−90 dB。利用数字输入和输出端口，可以与其它ADC和DAC实现无缝连接。ADAU1401通过I2C®总线或四线式SPI端口进行通信。

应用

  • 多媒体扬声器系统
  • MP3 播放器扬声器埠
  • 汽车音响主机
  • 迷你型立体声系统
  • 数字电视
  • 演播室监听系统
  • 扬声器分频器
  • 乐器音效处理器
  • 座椅音响系统（飞机/长途汽车）

    • 数据手册, Rev. A, 4/08

    ADAU1401
    SigmaDSP®28/56位音频处理器，内置两个ADC和四个DAC
    ADAU1401 Functional Block Diagram ADAU1401 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    应用笔记 2

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    器件驱动器 1

    硬件生态系统

    部分模型 产品周期 描述
    ADAU1401A
    		量产 SigmaDSP 28/56位音频处理器，内置两个ADC和四个DAC
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    SigmaDSP Processors: Software and Tools

    打开工具

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    schematic 4

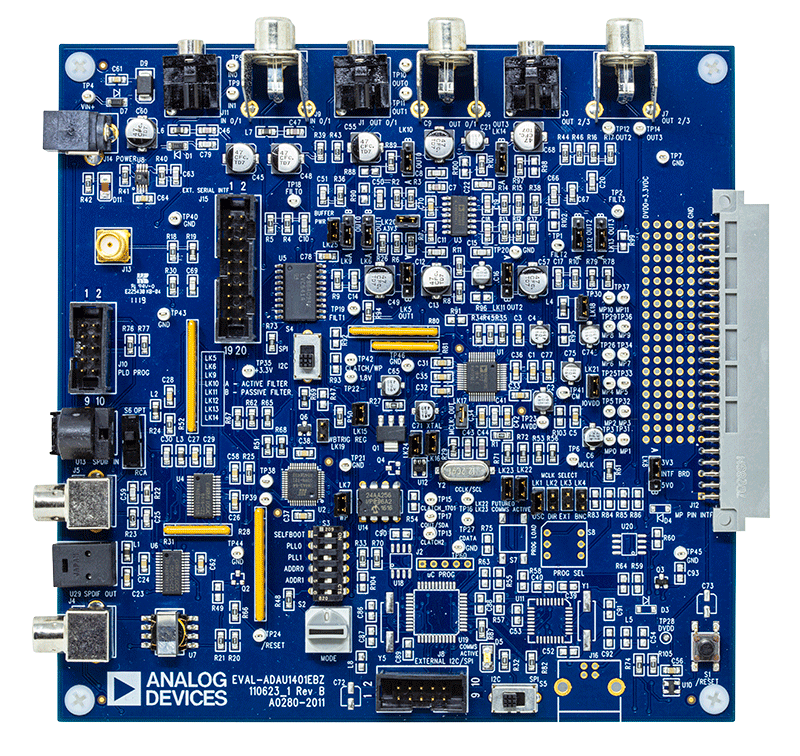

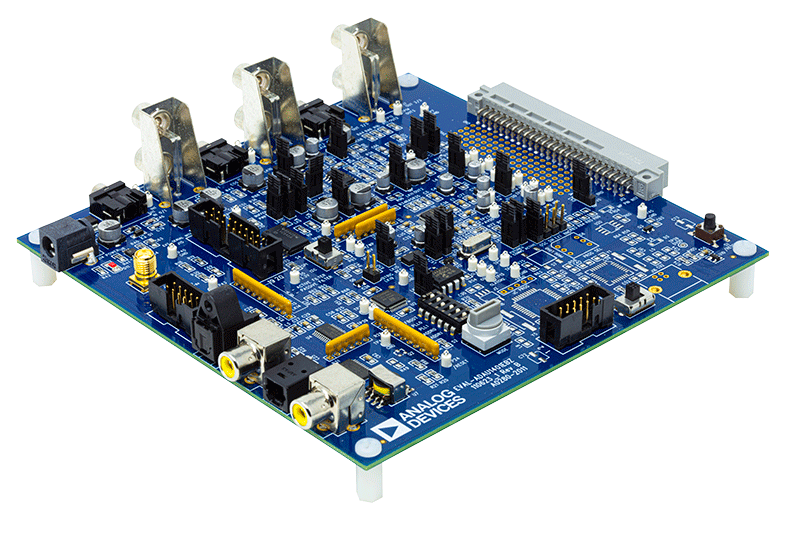

    EVAL-ADAU1401

    ADAU1401评估板

    立即购买 更多内容

    特性和优点

    EVAL-ADAU1401AEBZ
    • 其他ADI器件：
      AD8608
      ADM811
    • 模拟输入1路立体声TRS (3.5mm)或RCA
    • 模拟输出2路立体声TRS (3.5mm)或RCA
    • 数字I/O：USBi-I2C/SPI，SPDIF I/O，I2S I/O (TDM)
    • 直流电源：6V

    产品详情

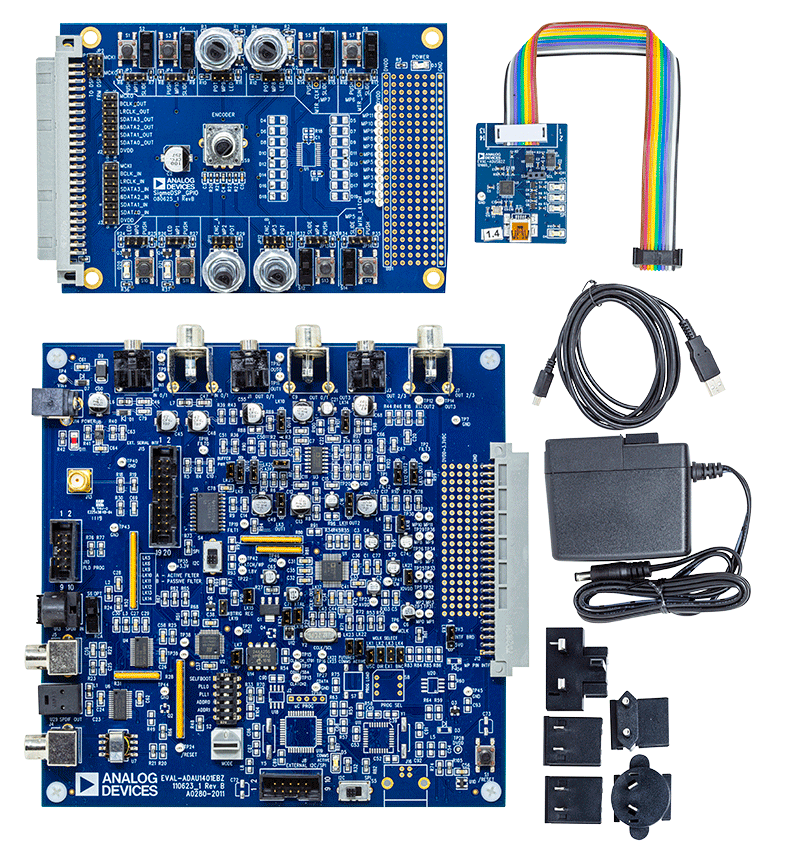

    功能全面的ADAU1401 SigmaDSP评估板，可发挥ADAU1401/ADAU1701/ADAU1702的全部功能，提供齐全的模拟、数字输入和输出以及自引导EEPROM。评估包内含USBi、6 V电源和外接GPIO控制板。

    EVAL-ADUSB2EBZ

    ADUSB2EBZ评估板

    立即购买 更多内容

    特性和优点

    EVAL-ADUSB2EBZ "USBi"
    • 数字I/O：USB输入、I2C/SPI输出
    • 直流电源：5 V (USB)

    产品详情

    ADI公司的USBi“USB接口”(EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I²C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I²C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。


    安装USBi板的步骤如下：
    • 将USB电缆连接到PC上的空闲USB端口和USBi板上。
    • Windows将会运行“发现新硬件向导”。
    • 选择“从列表或特定位置安装”，然后单击“下一步”。
    • 选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。
    • 单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）： 选中CyUSB.inf文件。
    • 如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。

    在SigmaStudio中使用USBi：
    如需在SigmaStudio和USBi板之间进行通信，则必须在原理设计图中加入一个通信通道模块。如需定位该模块，选择“硬件配置”选项卡，并在“工具箱”或“树形工具箱”窗口选择“通信通道”目录，然后选择USBi模块。

    USBi

    该模块为多个处理器(IC/DSP)提供连接，允许您在单个设计中使用多个处理器。该模块允许您明确指定全部两个通信协议（SPI或I²C）和器件地址、I²C地址或SPI CLATCH线路。DSP硬件地址必须匹配模块选定的通信地址，才能正常工作。有关寻址方面的更多信息（如ADR_SEL、ADDR0或ADDR1引脚），请参见器件的数据手册。USBi默认协议为I²C；如需使能SPI，必须首先通过模块的下拉菜单选择SPI地址，然后执行三次写操作（如点击3次“寄存器读/写”窗口中的“写”按钮）。USBi硬件提供LED，表示电流模式（I²C或SPI）。


    EVAL-ADAU1401
    ADAU1401评估板
    EVAL-ADAU1401A EVAL-ADAU1401A EVAL-ADAU1401A EVAL-ADAU1401A
    EVAL-ADUSB2EBZ
    ADUSB2EBZ评估板
