概览

优势和特点

  • 相关双采样器(CDS)
  • 0 dB至18 dB像素增益放大器(PxGA®)
  • 6 dB至42 dB、10位可变增益放大器(VGA)
  • 10位、25 MSPS模数转换器
  • 具有可变电平控制功能的黑色电平箝位
  • 完整片内时序驱动器
  • Precision Timing内核,分辨率为800 ps
  • 片内3 V水平和RG驱动器
  • 40引脚LFCSP封装


产品详情

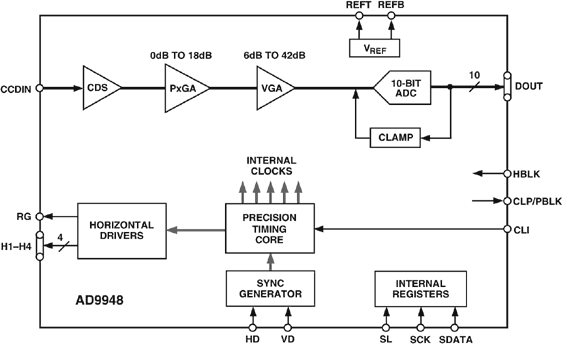

AD9948是一款适合数码相机应用的高度集成CCD信号处理器。这款器件的额定像素速率最高达25 MHz,由带模数转换功能的完整模拟前端和可编程时序驱动器组成。Precision Timing内核允许以800 ps的分辨率调整高速时钟。


模拟前端包括黑色电平箝位、CDS、PxGA、VGA和一个25 MHz、10位模数转换器。时序驱动器为RG和H1–H4提供高速CCD时钟驱动器。采用三线式串行接口对操作进行编程。


AD9948采用节省空间的40引脚LFCSP封装,额定工作温度范围为-20°C至+85°C。


产品生命周期 icon-recommended 最后一次采购

该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购,并阅读“停产信息”以了解最后下单和收货的时限。
