AD9937

CCD信号处理器，内置Precision Timing™发生器

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 12 MSPS相关双采样器（CDS）
  • 10位、12 MHz模数转换器
  • 保证无失码
  • 6 dB至40 dB可变增益放大器（VGA）
  • 具有可变电平控制功能的黑色电平箝位
  • 完整片内时序发生器
  • Precision Timing内核，分辨率为1.7 ns
  • 片内：6通道水平和单通道RS驱动器
  • 4相垂直传输时钟
  • 电子和机械快门模式
  • 带外部同步选项的片内同步发生器
更多细节
show more Icon

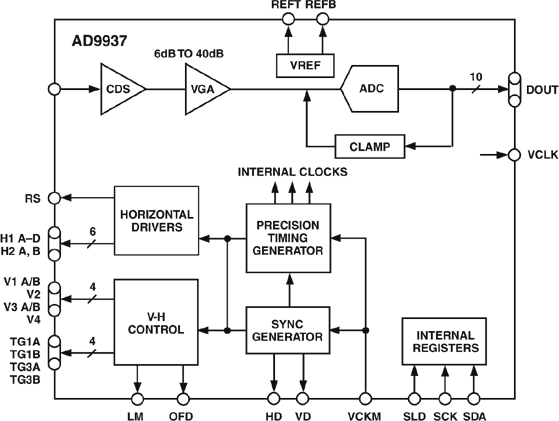

AD9937是一款高度集成的CCD信号处理器，内置具有模数转换功能的完整模拟前端和全功能可编程时序发生器。在12 MHz下工作时，Precision Timing内核允许以1.7 ns的分辨率调整高速时钟。

AD9937的额定像素速率高达12 MHz。模拟前端包括黑色电平箝位、CDS、VGA和一个10位模数转换器。时序发生器提供所有必需的CCD时钟：RS、水平时钟、垂直时钟、传感器门限脉冲和基底电荷复位脉冲。采用三线式串行接口对操作进行编程。

AD9937采用56引脚LFCSP封装，额定工作温度范围为–25C至+85C。
