概览

优势和特点

  • 低成本3.3 V MxFE®,符合DOCSIS、EURO-DOCSIS、DVB、DAVIC要求,适合机顶盒和电缆调制解调器应用
  • 232 MHz正交数字上变频器
  • 12位直接中频DAC (TxDAC+®)
  • 最高65 MHz载波频率DDS
  • ADC:12位、33 MSPS直接中频ADC,具有可选视频箝位输入;10位、33 MSPS直接中频ADC;双通道7位、16.5 MSPS采样I/Q ADC;12位Σ-Δ型辅助DAC
  • 可编程采样时钟速率
  • 16倍升采样插值LPF
  • 单音频率合成
  • 模拟发射输出电平可调
  • 可与电缆放大器直接接口

产品详情

AD9879是一款单电源电缆调制解调器/机顶盒混合信号前端,内置发射路径插值滤波器、完整正交数字上变频器和发射DAC。接收路径内置12位ADC、10位ADC和双通道7位ADC。内部需要的所有时钟和输出系统时钟均由PLL从单晶振或时钟输入产生。

AD9879是MxFE产品系列中的革新产品,属于极为成功的新一代AD9873产品。与AD9873相比,该器件成本更低,并有多项功能改进。这些改进包括:功耗更低;中频欠采样性能改进;输出增益控制以0.5 dB为步进,允许使用粗调增益输出驱动器;以及调谐分辨率(3.2 Hz)改进。此外,8位ADC已被7位器件所取代,以降低成本,但仍能提供充足的性能,可实现带外通道I&Q解调。

发射路径插值滤波器提供16倍的升采样系数,输出信号带宽高达8.3 MHz。直接数字频率合成器(DDS)可以产生最高65 MHz的载波频率,调谐分辨率为26位。发射DAC的分辨率为12位,能以高达232 MSPS的采样速率工作。模拟输出可以在0 dB至7.5 dB范围内调整,步进为0.5 dB,以便在输出电平需要降低时保持信噪比(SNR)性能。

12位和10位中频ADC可以转换最高70 MHz的直接中频输入信号,采样速率最高可达33 MSPS。利用具有可调信号箝位电平的视频输入与10位ADC,该器件可以同时处理NTSC和QAM通道。

可编程Σ-Δ型DAC可用来控制可变增益放大器(VGA)或电压控制调谐器等外部器件。CA端口提供与AD8321/AD8323或AD8322/AD8327可编程增益放大器(PGA)电缆驱动器的接口,使主机处理器能通过MxFE SPORT实施控制。

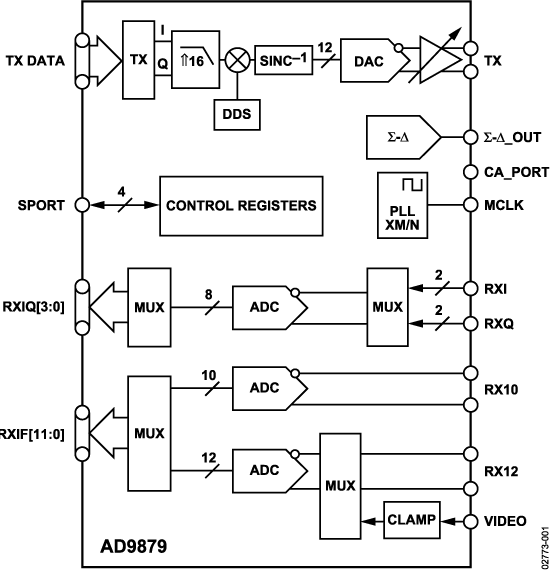

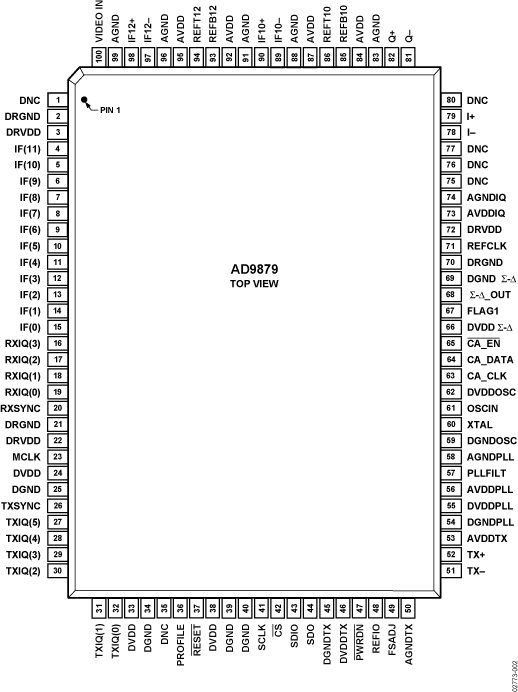

AD9879采用100引脚MQFP封装。与引脚兼容产品AD9873相比,其接收路径欠采样性能更佳,成本更低。额定温度范围为-40ºC至+85ºC商用温度范围。
