AD9863
不推荐用于新设计混合信号前端(MxFE™)基带收发器，适合宽带应用
- 产品模型
- 2
产品详情
- 接收路径内置双通道12位、50 MSPS模数转换器，支持内部或外部基准电压源接入
- 发射路径内置双通道12位、200 MSPS数模转换器，提供1倍、2倍或4倍插值和可编程增益控制
- 内部时钟分配模块包括可编程锁相环(PLL)与时序产生电路，允许单一基准时钟操作
- 灵活的24引脚I/O数据接口，允许在半双工模式下进行各种交错或非交错数据传输，以及在全双工模式下进行交错数据传输
- 通过寄存器可编程性或可选MODE引脚的有限可编程性可配置
- 独立的接收(Rx)与发送(Tx)关断控制引脚

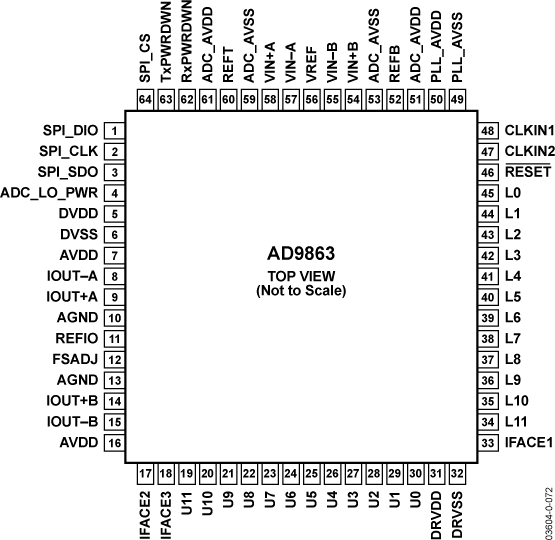

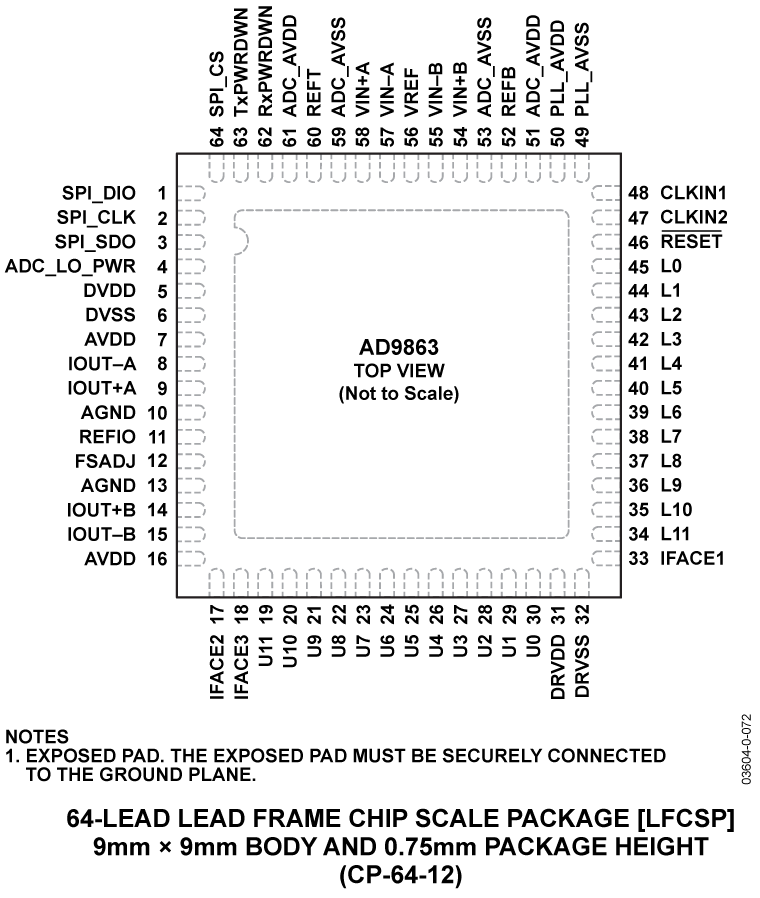

- 64引脚LFCSP封装（9 mm × 9 mm尺寸）
AD9863是面向通信市场的集成转换器MxFE系列产品之一。它集成双通道12位模数转换器(ADC)和双通道12位数模转换器(TxDAC®)。AD9863 ADC针对50 MSPS及以下的ADC采样速率进行了优化。双通道TxDAC在最高200 MHz频率下工作，并内置一个可旁路的2倍或4倍插值滤波器。AD9863针对高性能、低功耗及小尺寸而优化，为宽带通信市场提供高性价比的解决方案。
AD9863使用一个输入时钟引脚(CLKIN)或两个独立时钟用于Tx和Rx路径。ADC和TxDAC时钟在时序产生模块内产生，提供分频电路、PLL乘法器和开关等用户可编程选项。
灵活的双向24位I/O总线支持各种定制的数字后端或开放市场DSP。
在半双工系统中，接口支持24位并行传输或12位交错传输。在全双工系统中，接口支持交错传输的12位ADC总线以及交错传输的12位TxDAC总线。灵活的I/O总线减少了引脚数量，也缩小了AD9863及其连接器件的封装尺寸。
AD9863可以利用MODE引脚或串行编程接口(SPI)配置接口总线，在低功耗模式下运行ADC，配置TxDAC插值速率，并控制ADC及TxDAC关断。SPI可为TxDAC路径（例如增益粗调和微调、为通道匹配而进行的失调控制）与ADC路径（例如，内部占空比稳定器和二进制补码数据格式）提供更多的编程方案。
AD9863采用64引脚LFCSP封装（薄型、细间距芯片级封装）。外形尺寸仅为9 mm × 9 mm，高度小于0.9 mm，适合PCMCIA卡等空间紧凑的应用。
应用
- 宽带接入
- 宽带局域网（LAN）
- 通信（调制解调器）
