AD9058
过期双通道、8位、50 MSPS ADC
Viewing:
产品详情
- 单芯片上集成2个匹配的ADC
- 转速速度：50 MSPS
- 片上基准电压源
- 低功耗：<1 W
- 低输入电容：10 pF
- ± 5 V电源
- 灵活的输入范围

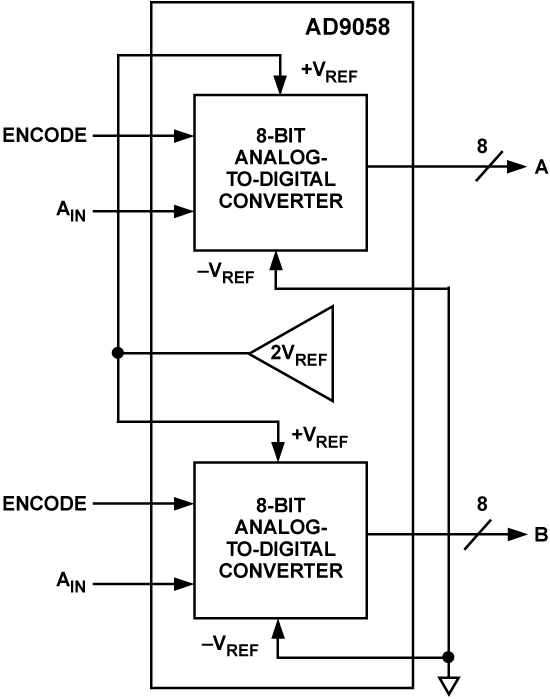

AD9058将两个独立的高性能8位模数转换器（ADC）集成在一个单芯片IC上。与一个可选片上基准电压源一起使用，AD9058可以为需要两个或更多ADC的系统提供经济的替代方案。
动态性能（SNR、ENOB）经过优化，可提供高达50 MSPS的转换速率。独特的架构在保持高性能和低功耗（每个通道<0.5 W）的同时，还实现了低输入电容。数字输入和输出为TTL兼容。
性能针对2 V p-p（±1 V；0 V至+2 V）的模拟输入进行了优化。利用片上+2 V基准电压源，AD9058可设置为单极性正电源供电（0 V至+2 V）。此内部基准电压源可同时驱动两个ADC。提供商用（0°C至+70°C）和军用（-55°C至+125°C）温度范围产品。器件采用密封48引脚DIP和44引脚“J”形引脚封装。
