AD7776
过期高速1/4/8通道10位CMOS ADC
产品详情
- 1通道
- 快速10位ADC：2.5 µs（最差情况）
- 仅需+5 V电源
- 半量程转换选项
- 快速接口端口
- 关断模式

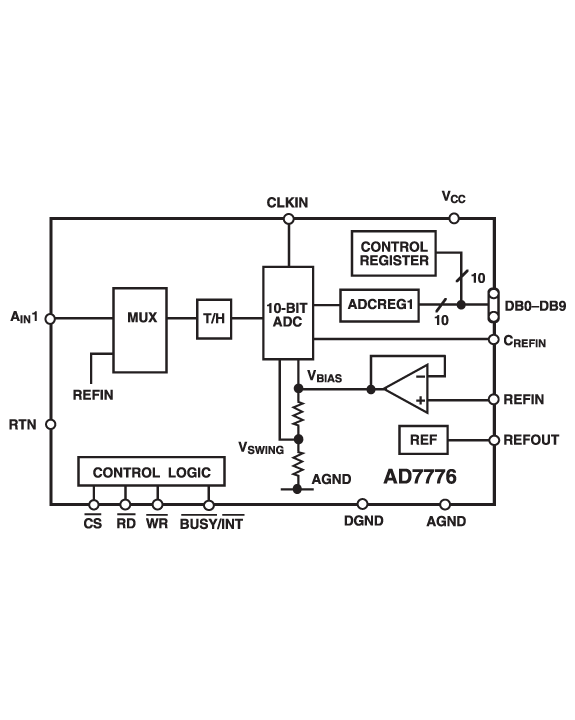

AD7776、AD7777和AD7778是高速、多通道、10位 ADC 系列器件，主要用于高密度硬盘驱动器中的读写头定位伺服。这些器件具有独特的输入信号调理特性，堪称此类单电源应用的较优选择。对于4通道版本 AD7777 和8通道版本AD7778，将其控制寄存器中的一位置1，便可以对各输入通道独立采样，或者对任选的两个通道同时采样。所有版本的额定输入信号范围均为VBIAS ± VSWING。然而，如果RTN引脚偏置，例如偏置2 V，则所有输入通道的模拟输入信号范围变为0 V至+2 V。在数据手册的“更改模拟输入电压范围”部分对此有更详细的说明。电压 VBIAS是ADC中间点代码相对于地的偏置，由用户可用的片上基准电压(REFOUT)或施加于REFIN的外部基准电压提供。ADC的满量程范围(FSR)是2 VSWING，其中 VSWING 标称值等于REFIN/2。此外，在半量程转换模式下，REFIN的值会被转换，由此可以测量通道偏置。
控制寄存器加载、ADC寄存器读取、通道选择和转换开始均由微处理器控制。通过10位数据端口和标准微处理器控制线路，这些二进制补码编码的ADC很容易与标准16位MPU总线实现接口。
AD7776/AD7777/AD7778采用线性兼容CMOS (LC2MOS)工艺制造，这是一种将精密的双极性电路与低功耗CMOS逻辑相结合的先进混合工艺技术。AD7776提供24引脚SOIC封装，AD7777提供28引脚DIP和28引脚SOIC两种封装，AD7778提供44引脚PQFP封装。
