概览

优势和特点

  • +3 V工作电压
  • 基带串行端口(BSPORT)
  • 差分IRx和QRx
  • 辅助数模转换器(DAC)
  • 辅助串行端口(ASPORT)
  • 片内基准电压
  • 低功耗
  • 28引脚TSSOP/28引脚SOIC
  • ADC通道
    - 两个15位Σ-Δ模数转换器
    - FIR数字滤波器
    - 信噪比64 dB
    - 输出字速率270.83 kHz
    - 二进制补码编码
    - 片内失调校准
    - 省电模式

产品详情

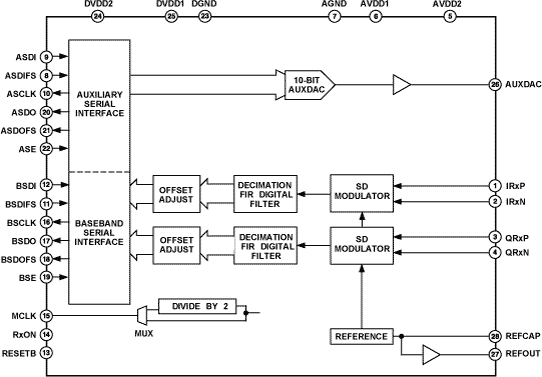

AD7729是一款低功耗、双通道、带有信号调理功能的输入端口的单片3 V CMOS器件,接收路径由两个带有数字滤波功能的高性能Σ-Δ ADC组成,两个ADC共用一个带隙基准电压源。该器件内置一个控制DAC,用于执行AGC等功能,可通过辅助端口(ASPORT)使用这些辅助功能,最大输出字速率是270 kHz。

该器件采用28引脚TSSOP封装和28引脚SOIC封装。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
