AD7569

不推荐用于新设计

CMOS、完整的8位模拟I/O端口，提供单通道DAC输出

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 2 µs ADC，带采样保持器
  • 1 µs DAC，带输出放大器
    AD7569：单通道DAC输出
    AD7669：双通道DAC输出
  • 片内带隙基准电压源
  • 快速总线接口
  • 单个或两个5 V电源


AD7569/AD7669是一款完整的单芯片8位模拟I/O系统。AD7569内置一个2 µs转换时间的高速逐次逼近型ADC、一个200 kHz带宽的采样保持器、一个DAC和一个1 ms建立时间的输出缓冲放大器。一个温度补偿型1.25 V带隙基准电压源为ADC和DAC提供精密基准电压。AD7669与此相似，但内置两个带输出缓冲放大器的DAC。


用户可以选择模拟输入和输出范围。采用+5 V电源电压时，通过RANGE输入引脚可以设置0至1.25 V或0至2.5 V的输入和输出范围。采用±5 V电源时，可以设置±1.25 V或±2.5 V的双极性范围。


数字接口由一个8位I/O端口和标准微处理器控制线提供。总线接口定时极快，支持与所有常用的8位微处理器轻松接口。独立的启动转换线控制采样保持器和ADC，以便精确控制采样周期。


AD7569/AD7669采用线性兼容CMOS (LC2MOS)制造，这是一种将精密的双极性电路与低功耗CMOS逻辑相结合的先进混合工艺技术。AD7569提供24引脚0.3英寸宽³超小型² DIP、24引脚SOIC、28引脚PLCC和LCCC封装。AD7669提供28引脚0.6英寸塑封DIP、28引脚SOIC和28引脚PLCC封装。
AD7569
CMOS、完整的8位模拟I/O端口，提供单通道DAC输出

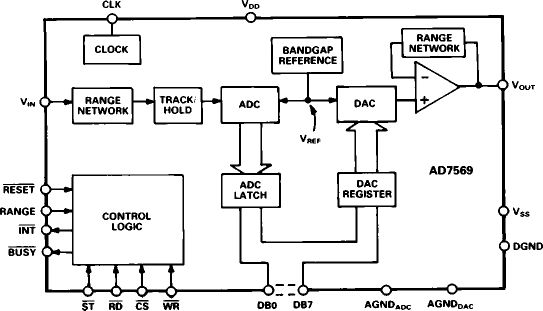

AD7569 Functional Block Diagram
