概览

优势和特点

  • 两个16位模数转换器
  • 两个16位数模转换器
  • 可编程输入/输出采样速率
  • ADC信噪比:75 dB
  • DAC信噪比:70 dB
  • 最大采样速率:64 ksps
  • 串扰:-90 dB
  • 可编程输入/输出增益
  • 低群延迟:
    每个ADC通道25 µs
    每个DAC通道50 µs
  • 灵活的串行端口允许将最多4个编解码器级联起来,以提供8个I/O通道
  • 2.7 V至5.5 V单电源供电

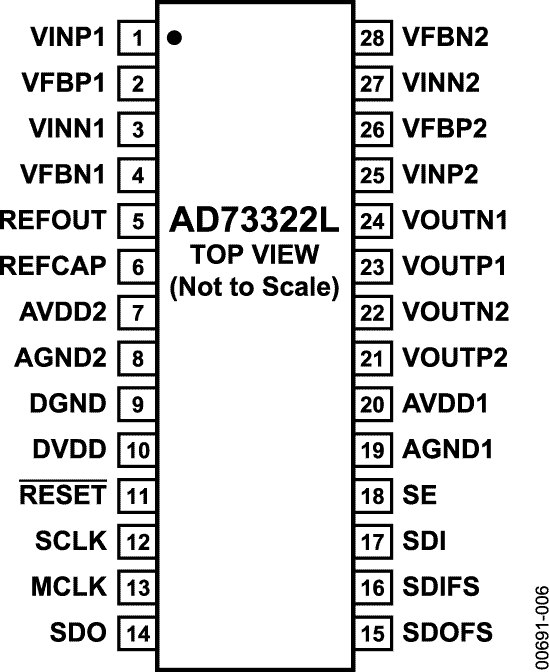

  • 28引脚SOIC封装

产品详情

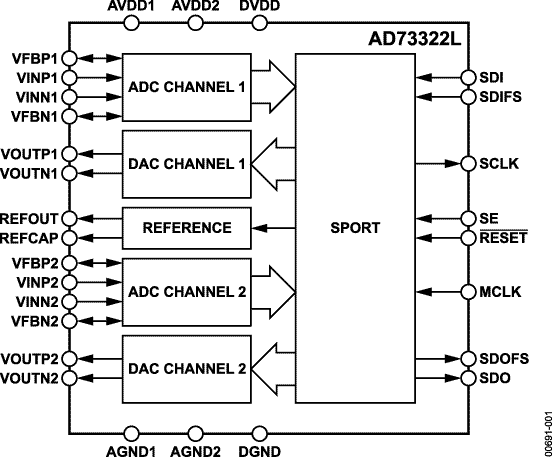

AD73322和AD73322L均为双通道前端处理器,适合包括语音和电话在内的一般应用。这些器件配有两个16位模数转换通道和两个16位数模转换通道,各通道在语音频带信号带宽上均可实现77 dB的信噪比。AD73322可以采用3 V和5 V电源供电,AD73322L则只能采用3 V电源供电。此外,这些器件的模拟域和数字域均提供输入至输出增益网络。两款编解码器均提供这种网络;与用户线路接口电路(SLIC)接口时,可以利用这些网络实现阻抗匹配或缩放。

模数和数模转换通道的可编程输入/输出增益范围分别为38 dB和21 dB。同时片内集成基准电压源,支持单电源工作。通过编程设置该基准电压,可以支持3 V或5 V工作模式。

编解码器的采样速率有四种独立设置:64 ksps、32 ksps、16 ksps和8 ksps,可以通过编程选择。主时钟频率为16.384 MHz。

通过串行端口(SPORT),单个或级联器件与工业标准DSP引擎可以轻松实现接口。SPORT传输速率同样支持编程,无论DSP引擎速度快慢,均可实现接口。

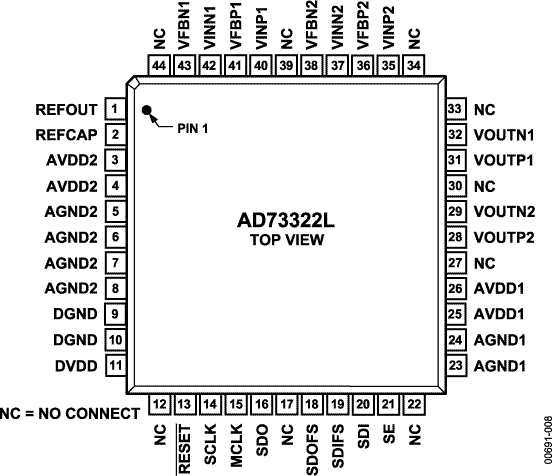

AD73322和AD73322L提供28引脚SOIC和44引脚LQFP两种封装。

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

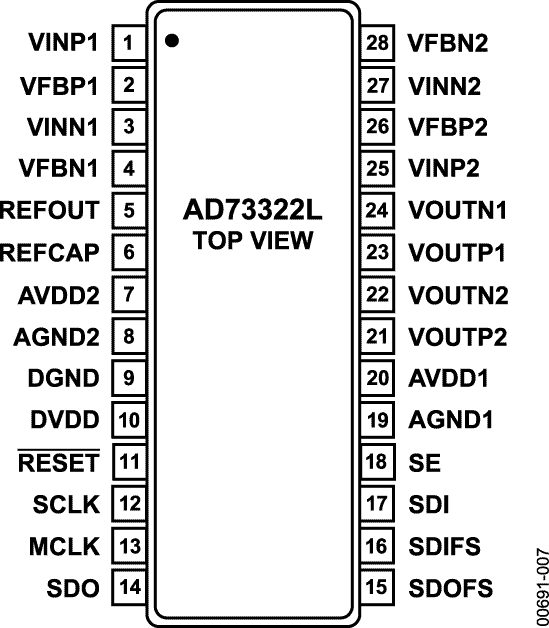

AD73322LARUZ 材料声明 质量和可靠性 28-Lead TSSOP (4.4mm x 9.7mm)
AD73322LARZ 材料声明 质量和可靠性 28-Lead SOIC (Wide)
AD73322LARZ-REEL 材料声明 质量和可靠性 28-Lead SOIC (Wide)
AD73322LYRUZ 材料声明 质量和可靠性 28-Lead TSSOP (4.4mm x 9.7mm)
