概览
优势和特点
- 低成本、完全集成的NTSC/PAL解决方案
- 复合和Y/C（S-视频）输出
- 电流输出驱动75 Ω负载
直流耦合：支持电视负载检测
输出端无大交流耦合电容
自行关断无负载输出驱动器 - 通过三路开关使能RGB端阻抗
- 集成延迟线和自动调谐滤波器
- 通过亮度陷波器消除串色伪像
- 3 V电源供电，低功耗
复合信号有效：小于100 mW（典型值）
S-视频有效：小于150 mW（典型值）
关断电流：小于1 µA
产品详情

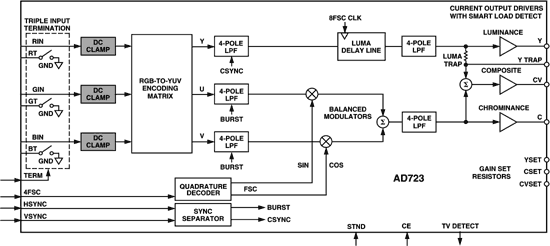

AD723是一款低成本RGB转NTSC/PAL编码器，可将模拟红色、绿色和蓝色分量信号转换为相应的亮度和色度信号，以在NTSC或PAL电视上显示。亮度(Y)和色度(C)信号可分别独立用于S-视频，或者合并用于复合视频(CV)。所有输出均可独立提供，并针对驱动75 Ω负载进行了优化。为降低功耗，该器件使用有源端阻抗。智能负载检测特性会关断未使用的输出，并可用来监控外部电视信号的有无，从而支持即插即用操作。此外，当RGB监视器断开时，输入端的逻辑控制三路开关可解决提供不同负载条件的应用问题。当RGB监视器不存在时，用户可以使能R、G和B端阻抗。当RGB监视器工作时，这一解决方案可确保视频带宽不会发生任何损耗。
在PC应用中，图形控制器提供闪烁滤波器支持，并且可以直接访问内存。视频或DVD以外用途所需的欠扫描补偿，则可通过选择适当的RGB输出时钟和同步间隔予以支持。
可选的亮度陷波器(YTRAP)可用来减少Y信号中的副载波频率信息所引起的串色伪像。
AD723提供28引脚TSSOP封装，可采用2.7 V至5.5 V电源供电。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
软件代码及系统需求
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD723ARUZ | 材料声明 | 质量和可靠性 | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| AD723ARUZ-REEL | 材料声明 | 质量和可靠性 | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| AD723ARUZ-REEL7 | 材料声明 | 质量和可靠性 | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| AD723WARUZ-RL7 | 材料声明 | 质量和可靠性 | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| Wafer Fabrication Data |
