AD7153

12位电容数字转换器(1个电容输入通道)

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 与浮地式传感器接口
  • 共模(不可变)电容最大可达5 pF
  • 内部时钟振荡器
  • 分辨率:最低0.25 fF(即最高12 ENOB)
  • 单电源供电:2.7 V至3.6 V,功耗:100 μA
  • 双线式串行接口(I2C兼容)
  • 欲了解更多信息,请参考数据手册
  • 线性度:0.05%


更多细节
show more Icon

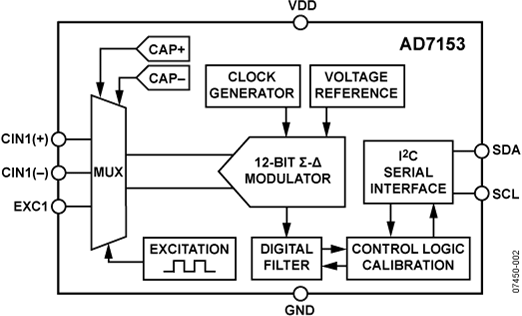

AD7152/AD7153均为12位Σ-Δ电容数字转换器(CDC),要测量的电容可直接与器件输入相连。该器件结构具有高分辨率(12位无失码、最高12位有效分辨率)和高线性度(±0.05%)等固有特性。两款器件在每种工作模式下均有四种电容输入范围:在差分模式下为±0.25 pF至±2 pF,在单端模式下为0.5 pF至4 pF。


AD7152/AD7153可接受最大5 pF共模电容(不可变),后者可以通过一个可编程片内数字电容转换器(CAPDAC)来平衡。


AD7153拥有一个电容输入通道,AD7152则拥有两个通道。每个通道均可配置为单端输入或差分输入方式。两款器件均针对浮地式电容传感器而设计。

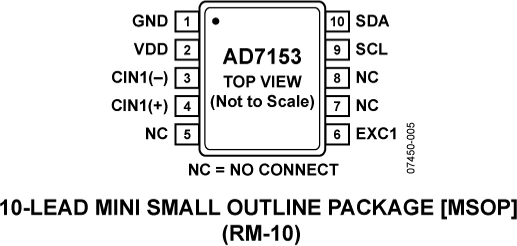

AD7152/AD7153均有一个双线式I2C兼容串行接口。二者均可采用2.7 V至3.6 V单电源供电,额定温度范围为−40°C至+85°C,采用10引脚MSOP封装。


应用

  • 汽车、工业和医疗系统:
    压力测量
    位置检测
    液位检测
    流量计
    湿度检测
  • 数据手册,Rev. 0,5/08
