概览

优势和特点

电容数字转换器
  • 与浮动式传感器接口
  • 分辨率:最低0.25 fF(即最高12 ENOB)
  • 线性度:0.05%
  • 共模(不可变)电容最大可达5 pF
  • 内部时钟振荡器
  • 双线式串行接口(I2C兼容)
  • 单电源供电:2.7 V至3.6 V,功耗:100 μA
  • 欲了解更多信息,请参考数据手册



产品详情

AD7152/AD7153均为12位Σ-Δ型电容数字转换器(CDC),要测量的电容可直接连接到器件输入端。该器件结构具有高分辨率(12位无失码、最高12位有效分辨率)和高线性度(±0.05%)等固有特性。两款器件在每种工作模式下均有四种电容输入范围:在差分模式下为±0.25 pF至±2 pF,在单端模式下为0.5 pF至4 pF。


AD7152/AD7153可接受最大5 pF共模电容(不可变),后者可以通过一个可编程片内数字电容转换器(CAPDAC)来平衡。


AD7153拥有一个电容输入通道,AD7152则拥有两个通道。每个通道均可配置为单端输入或差分输入方式。两款器件均针对浮动式电容传感器而设计。

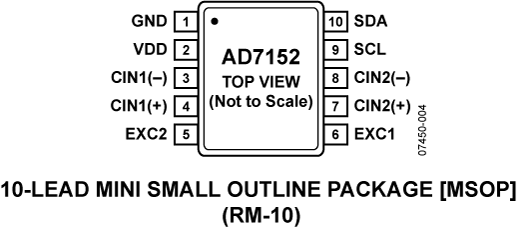

AD7152/AD7153均有一个双线式I2C®兼容串行接口。二者均可采用2.7 V至3.6 V单电源供电,额定温度范围为−40°C至+85°C,采用10引脚MSOP封装。


应用

  • 汽车电子、工业和医疗系统,用于:
  • 压力测量
    位置检测
    液位检测
    流量计
    湿度检测

    数据手册,Rev. 0,5/08


    产品生命周期 icon-recommended 最后一次采购

    该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购,并阅读“停产信息”以了解最后下单和收货的时限。
