AD6653

过期

中频分集接收机

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 信噪比(SNR)：70.8 dBc（71.8 dBFS，32.7 MHz带宽、70 MHz、150 MSPS）
  • 无杂散动态范围(SFDR)：83 dBc（至70 MHz、150 MSPS）
  • 1.8 V模拟电源供电
  • 采样速率最高达150 MSPS
  • 中频采样频率达450 MHz
  • ADC内部基准电压源
  • 集成ADC采样保持输入
  • 灵活的模拟输入范围：1 V 峰峰值至2 V峰峰值
  • ADC时钟占空比稳定器
  • 通道隔离/串扰：95 dB
  • 1.8 V至3.3 V CMOS输出电源或1.8 V LVDS输出电源
  • 1至8整数输入时钟除法器
  • 集成宽带数字下变频器(DDC)
    - 32位、复信号、数字控制振荡器(NCO)
    - 抽取半带滤波器和FIR滤波器
    - 支持实信号与复信号输出模式
    - 快速上升/阈值检测位
  • 复合信号监控器
  • 节能省电模式

AD6653是一款混合信号中频(IF)接收机，由双通道12位、125 MSPS/150 MSPS ADC和一个宽带数字下变频器(DDC)组成，旨在支持具有低成本、小尺寸、多功能要求的通信应用。

双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC数据输出在内部直接与接收机的数字下变频器(DDC)相连，以便简化布局并降低互连寄生效应。数字接收机拥有两个通道，处理灵活、便捷。各接收通道均有四个级联信号处理级：一个32位频率转换器（数字控制振荡器，NCO）、一个抽取半带滤波器、一个固定FIR滤波器以及一个fADC/8固定频率NCO。

除接收机DDC外，AD6653还具有多种功能，可简化系统接收机中的自动增益控制(AGC)功能。快速检测特性可以通过输出四位输入电平信息实现快速检测超量程输入，并且延迟很短。

此外，利用ADC的4个快速检测位，可编程阈值检测器可以监控传入信号的功率，且延迟很短。如果输入信号电平超过可编程阈值，粗调阈值上限指示器就会变为高电平。由于此阈值指示器的延迟很短，因此用户可以迅速调低系统增益，以避免发生超量程情况。

第二个与AGC相关的功能是信号监控器。该模块允许用户监控传入信号的复合幅度，这有助于设置增益以优化系统整体的动态范围。

设置与控制编程利用3位SPI兼容串行接口完成。

AD6653采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

  1. 集成双通道、12位、125 MSPS/150 MSPS ADC。
  2. 集成宽带抽取滤波器和32位复信号NCO。
  3. 快速超量程检测和带串行输出的信号监控器。
  4. 专有差分输入在最高450 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
  5. 灵活的输出模式，包括独立CMOS、交错式CMOS、IQ模式CMOS和交错式LVDS。
  6. SYNC输入可以使多个器件同步。
  7. 3位SPI端口用于寄存器编程和寄存器回读。

应用

  • 通信
  • 分集无线电系统
  • 多模式数字接收机(3G)
    • TD-SCDMA、WiMax、WCDMA、CDMA2000、GSM、EDGE、LTE
  • I/Q解调系统
  • 智能天线系统
  • 通用软件无线电
  • 宽带数据应用

    • 数据手册，Rev. 0，11/07
    AD6653
    中频分集接收机

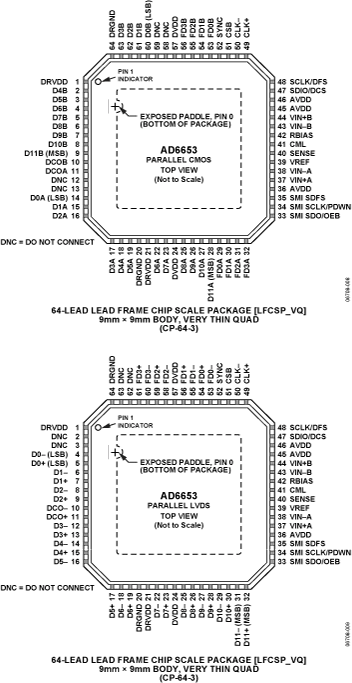

    AD6653-fbl 563074150AD6653-pc
