AD6635

四通道、80 MSPS WCDMA接收信号处理器(RSP)

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 80 MSPS宽带输入(14位线性加上3位RSSI)
  • 处理4个WCDMA通道(UMTS或cdma2000 1x)
    或8个GSM/EDGE、IS136通道
  • 一个封装中集成八个独立的数字接收机
  • 四个16位并行输出端口和
    四个8位链路端口
  • 可编程数字AGC环路,96 dB增益范围
  • 针对非整数抽取率的数字再采样
  • 可编程抽取FIR滤波器
  • 四个插值半带滤波器
  • 可编程衰减器控制通过电平指示器防止限幅,
    并调整外部增益范围
  • 针对多载波和相控阵实现灵活控制
  • 输入/输出电压:3.3 V,CMOS内核电压:2.5 V
  • 用户可配置的内置自测试(BIST)功能
更多细节
show more Icon

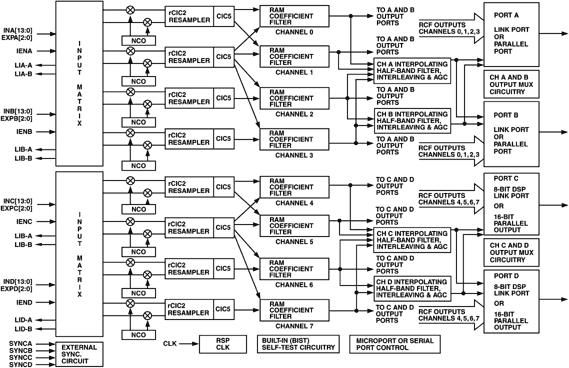

AD6635是一款多模式八通道数字接收信号处理器(RSP),最多能够处理四个WCDMA通道。各通道由四个级联信号处理元件组成:一个频率转换器、两个CIC抽取滤波器以及一个可编程系数抽取滤波器。各输入端口均有输入电平阈值检测电路和一个AGC控制器,用于处理大动态范围或使用增益范围调整转换器的情况。四路16位并行输出端口适合高数据速率WBCDMA应用。也可以利用片内插值半带滤波器进一步提高输出速率。此外,各并行输出端口均有一个数字AGC,用于调整输出数据。该器件还提供链路端口输出,能够与ADI公司TigerSHARC™ DSP内核实现无缝接口。

AD6635属于ADI公司SoftCell™多载波收发器芯片组的一部分,该芯片组专为与ADI公司高采样速率中频采样ADC(12位AD6640/14位AD6644)兼容而设计。SoftCell™接收机包含一个数字接收机,能够将整个载波频谱数字化,并且能通过数字方式选择目标载波进行调谐,以及实现通道选择。这一架构可以省去无线基站应用中的冗余无线电元件。
