AD580

不推荐用于新设计

高精度2.5 V IC基准电压源

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 激光调整高精度: 2.500 V ± 0.4%
  • 三引脚器件:电压输入/电压输出
  • 出色的温度稳定性:10 ppm/°C (AD580M/U)
  • 出色的长期稳定性:250 µV(25 µV/月)
  • 低静态电流:1.5 mA(最大值)
  • 小型、密封IC封装:TO-52帽壳封装
  • 提供符合MIL-STD-883标准的版本

AD580是一款三引脚、低成本、温度补偿式带隙基准电压源,可以利用4.5 V至30 V的输入提供固定的2.5 V输出。先进的电路设计与经过激光-晶圆调整的薄膜电阻实现独特组合,使AD580的初始容差达到±0.4%,温度稳定性优于10 ppm/°C,长期稳定性优于250 µV。此外,最大静态电流低至1.5 mA,与传统齐纳技术相比具有明显的优势。

AD580推荐用作所有需要外部基准电压源的8位、10位和12位DAC的稳定基准电压源。此外,该器件具有较宽的输入范围,因而能够采用5 V逻辑电源供电,适合数字面板表或任何只有单逻辑电源的应用。

AD580J/K/L/M的额定工作温度范围为0°C至+70°C,AD580S/T/U则为-55°C至+125°C扩展温度范围。

AD580
高精度2.5 V IC基准电压源

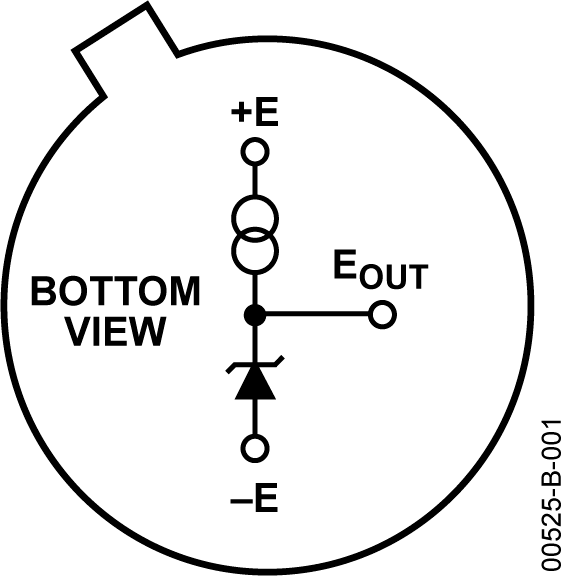

AD580 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
ADR03 量产 超紧凑精密 2.5 V 基准电压源
