AD5273

量产

64位、一次可编程(OTP)数字电位计

数据手册 (Rev. J) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 64 位
  • 一次可编程(OTP)1 、一劳永逸的电阻设置，EEMEM的低成本替代方案
  • 端接电阻（端到端）：1 kΩ、10 kΩ、50 kΩ、100 kΩ
  • 紧凑型标准8引脚SOT-23封装
  • 超低功耗：IDD = 5 μA （最大值）
  • 快速建立时间： tS = 5 μs （典型值，上电时）
  • I2C兼容型数字接口
  • 欲了解更多信息，请参考数据手册

AD5273是一款64位、一次可编程(OTP)数字电位计4，采用熔断丝技术，可实现永久编程设置。该器件可实现与大多数机械式调整器和可变电阻相同的电子调整功能。永久设置电阻值之前，可进行无限次调整。AD5273通过一个双线式I2C®兼容型数字控制接口进行编程。写入模式下，确定最终值后会执行一个熔断熔丝命令，从而将游标位置固定在指定设置（类似于将环氧树脂涂在机械式调整器上）。实现永久设置后，该值在正常工作条件下不会改变，与电源变化或环境压力无关。为验证永久编程是否成功，可以在读取模式下通过两个验证位查看熔丝状态，这是ADI公司特别设计的OTP验证方法。

此外，针对在工厂对AD5273进行编程的应用，ADI公司还提供器件编程软件2，可以在Windows® NT®、Windows 2000和Windows XP操作系统上运行。此软件应用程序可有效取代任何外部I2C 控制器，从而缩短用户系统的上市时间。

AD5273提供1 kΩ、10 kΩ、50 kΩ和100 kΩ四种电阻选项，采用紧凑型8引脚SOT-23标准封装，工作温度范围为−40°C至+105°C。

除了独特的OTP特性之外，该器件还能提供出色的有效分辨率、阵列电阻选项、小尺寸和低成本等特性，因而非常适合通用数字电位计应用。

AD5273提供评估套件和软件。套件中包括连接器和电缆，经转换可用于工厂编程应用。

对于要求利用非易失性EEMEM动态调整电阻设置的应用，请参考AD523x和AD525x系列非易失性存储器数字电位计。

应用

  • 系统校准
  • 电子电平设置
  • 机械电位计和调整器的替代产品
  • 汽车电子调整
  • 传感器电路调整
  • 带宽最高达6 MHz的可编程滤波器3

    • 1 OTP 允许在永久设置之前进行无限次调整。
    2 因为计算机配置千差万别，ADI公司无法保证软件百分之百兼容所有系统。
    3 仅适用于1 kΩ器件。
    4 数字电位计、VR和RDAC这些术语可以互换使用。

    数据手册, Rev. G, 7/08
    AD5273
    64位、一次可编程(OTP)数字电位计
    AD5273 Functional Block Diagram AD5273 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    应用笔记 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    器件驱动器 1

    评估套件

    eval board
    schematic 1

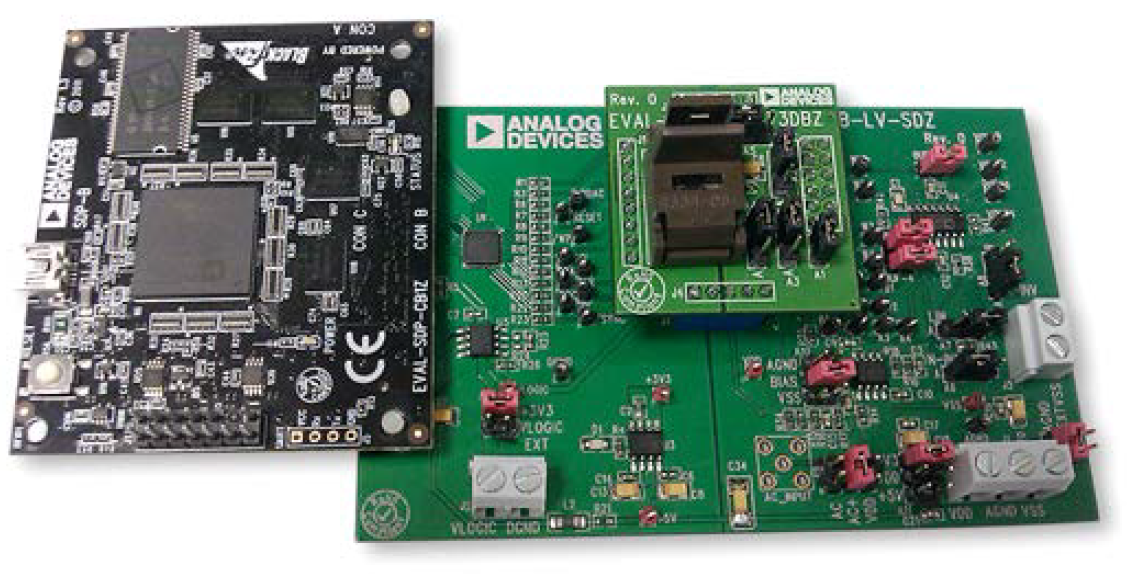

    EVAL-AD5273

    AD5273 评估板

    立即购买 更多内容

    特性和优点

    • 可配合低压digiPOT母板(EVAL-MB-LV-SDZ)使用的全功能评估板
    • 各种测试电路
    • 各种交流/直流输入信号
    • 通过单独购买的系统演示平台（SDP-B或SDP-S）进行PC控制
    • PC控制软件

    产品详情

    AD5273支持2.7 V至5.5 V单电源供电，适合具有出色的低温度系数性能的电池供电应用及许多其它应用。


    板载插座允许用户轻松更换该器件，从而对OTP存储器进行重新编程。


    此外，AD5273采用多功能I2C串行接口，可在快速模式下工作，速率最高可达400 kHz。


    EVAL-MB-LV-SDZ可在单电源模式下工作，从USB内部电源供电。


    可在AD5273数据手册中找到AD5273部件的完整技术规格。
    EVAL-AD5273
    AD5273 评估板
    EVAL-AD5273
