AD5259

非易失性、I2C兼容型、256位数字电位计

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 非易失性存储器保持游标设置
  • 256位
  • 小型LFCSP-10 (3 mm x 3 mm x 0.8 mm)封装
  • 紧凑型MSOP-10 (3 mm × 4.9 mm × 1.1 mm)封装
  • I2C兼容接口
  • VLOGIC引脚提高了接口灵活性
  • 端到端电阻：5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ
  • 电阻容差存储在EEPROM内（精度为0.1%）
  • 上电EEPROM刷新时间：< 1ms
  • 软件写入保护命令
  • 地址解码引脚AD0和引脚AD1允许每总线4个封装
  • 55°C时典型数据保留期：100年
  • 宽工作温度范围：-40°C至+125℃
  • 3 V至5 V单电源供电
更多细节
show more Icon

AD5259针对256位调整应用提供一个非易失性、LFCSP-10 (3 mm × 3 mm)或MSOP-10 (3 mm × 4.9 mm)紧凑型封装解决方案，可实现与机械电位计1或可变电阻相同的电子调整功能，而且具有增强的分辨率和固态可靠性。

游标设置可通过I2C兼容型数字接口控制；也可以利用该接口回读游标寄存器和EEPROM的内容。电阻容差也存储在EEPROM中，端到端容差精度为0.1%。

独立的 VLOGIC引脚使接口更加灵活。用户如果需要在一条总线上连接多个器件，则可以利用地址位AD0和地址位AD1在同一总线上连接多达4个器件。

应用

  • 液晶面板VCOM调整
  • 液晶面板亮度和对比度控制
  • 在新设计中取代机械式电位计
  • 可编程电源
  • RF放大器偏置
  • 汽车电子调整
  • 增益控制和失调电压调整
  • 光纤到户系统
  • 电子电平设置
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5259

文档

10
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 技术文章
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/28/2006
英文

AD5259: Nonvolatile, I2C Compatible 256-Position, Digital Potentiometer Data Sheet (Rev.F)

打开PDF文件

redirect
1.21 M
download

下载 PDF

PDF Vector

pdf

更新 01/01/2000
日文

AD5259: 不揮発性、I2C互換® 256ポジション、デジタル・ポテンショメータ (Rev.A)

打开PDF文件

redirect
1416 kB
download

下载 PDF

用户手册

1

PDF Vector

pdf

更新 05/30/2012
英文
UG-392: Evaluation Board for the AD5259 Digital Potentiometer redirect icon

680 kB

download

下载 PDF

技术文章

7

PDF Vector

URL

更新 09/30/2004
英文
Simple VCOM Adjustment Uses Any Logic-supply Voltage redirect icon

PDF Vector

HTML

更新 05/01/2015
英文
Designing DACS into Precision Industrial 10V Applications redirect icon

PDF Vector

HTML

更新 05/01/2015
中文
DAC设计导入精密10 V工业应用 redirect icon

PDF Vector

HTML

更新 05/01/2015
日文
産業用アプリケーション向けに、DACを使用して高精度の10V出力を生成する redirect icon

PDF Vector

HTML

更新 04/01/2015
英文
Digital Potentiometers vs. Mechanical Potentiometers: Important Design Considerations to Maximize System Performance redirect icon

PDF Vector

HTML

更新 10/01/2015
中文
数字电位计与机械电位计：使系统性能达到较佳的重要设计考虑因素 redirect icon

PDF Vector

HTML

更新 04/01/2015
日文
デジタル・ポテンショメータと機械式ポテンショメータの比較：最高のシステム性能を実現するための設計に関する重要な考慮事項 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD5259BCPZ10-R7 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5259BCPZ100-R7 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5259BCPZ5-R7 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5259BCPZ50-R7 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5259BRMZ10 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5259BRMZ10-R7 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5259BRMZ100 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5259BRMZ100-R7 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5259BRMZ5 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5259BRMZ5-R7 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5259BRMZ50 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5259BRMZ50-R7 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 16, 2012

- 11_0258

AD5259 Metal Edit

AD5259BCPZ10-R7

量产

AD5259BCPZ100-R7

量产

AD5259BCPZ5-R7

量产

AD5259BCPZ50-R7

量产

AD5259BRMZ10

量产

AD5259BRMZ10-R7

量产

AD5259BRMZ100

量产

AD5259BRMZ100-R7

量产

AD5259BRMZ5

量产

AD5259BRMZ5-R7

量产

AD5259BRMZ50

量产

AD5259BRMZ50-R7

量产

pdf

PCN11_0258_Form

external-icon

xls

Material_Report

Download

5月 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

AD5259BRMZ10

量产

AD5259BRMZ10-R7

量产

AD5259BRMZ100

量产

AD5259BRMZ100-R7

量产

AD5259BRMZ5

量产

AD5259BRMZ5-R7

量产

AD5259BRMZ50

量产

AD5259BRMZ50-R7

量产

pdf

PCN10_0006_Form

external-icon

xls

Material_Report

Download

Qualification Report Summary

Qualification Report Summary

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 16, 2012

- 11_0258

arrow down

AD5259 Metal Edit

AD5259BCPZ10-R7

量产

AD5259BCPZ100-R7

量产

AD5259BCPZ5-R7

量产

AD5259BCPZ50-R7

量产

AD5259BRMZ10

量产

AD5259BRMZ10-R7

量产

AD5259BRMZ100

量产

AD5259BRMZ100-R7

量产

AD5259BRMZ5

量产

AD5259BRMZ5-R7

量产

AD5259BRMZ50

量产

AD5259BRMZ50-R7

量产

pdf

PCN11_0258_Form

external-icon

xls

Material_Report

Download
5月 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

AD5259BRMZ10

量产

AD5259BRMZ10-R7

量产

AD5259BRMZ100

量产

AD5259BRMZ100-R7

量产

AD5259BRMZ5

量产

AD5259BRMZ5-R7

量产

AD5259BRMZ50

量产

AD5259BRMZ50-R7

量产

pdf

PCN10_0006_Form

external-icon

xls

Material_Report

Download
Qualification Report Summary
Qualification Report Summary

评估套件 1

reference details image

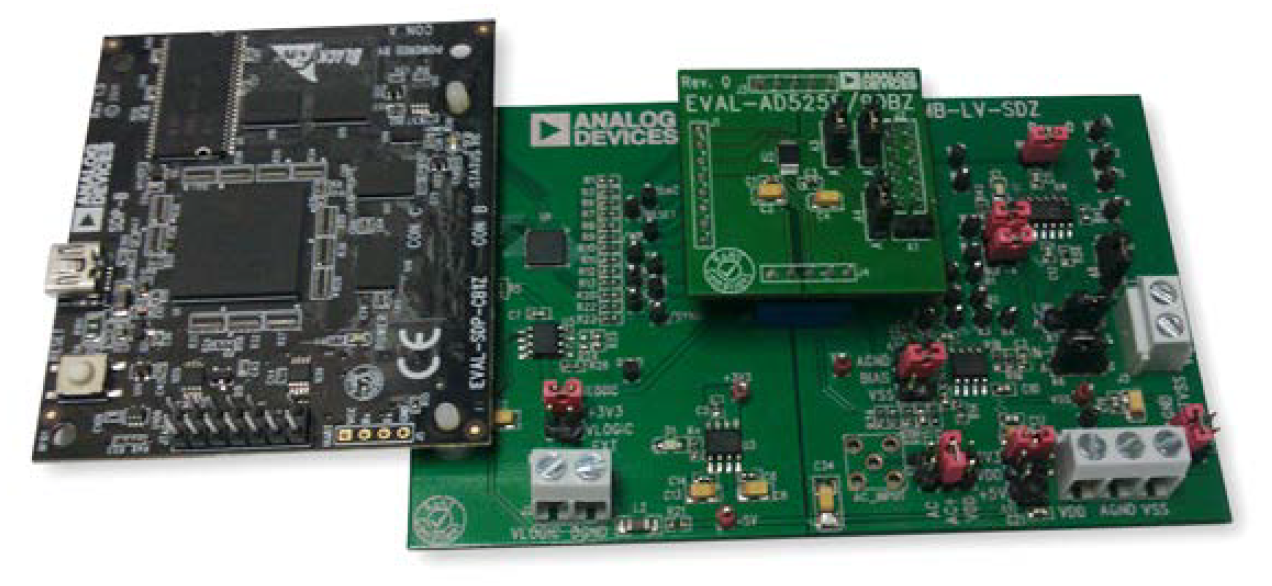

EVAL-AD5259
