AD5258

非易失性、 I2C®兼容型、64位数字电位计

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 非易失性存储器保存游标设置
  • 64-位数字电位计
  • 紧凑型MSOP-10 (3 mm x 4.9 mm)封装
  • I2C兼容接口
  • VLOGIC引脚提供更灵活的接口功能
  • 端到端电阻：1 kΩ、10 kΩ、50 kΩ、100 kΩ
  • 电阻容差存储在EEPROM中（0.1%精度）
  • 上电EEPROM刷新时间：<1 ms
  • 软件写保护命令
  • 利用地址解码引脚AD0和AD1，每条总线可以连接四个封装
  • 数据保持能力：100年（典型值，55°C）
  • 宽工作温度范围：−40°C至+85°C

更多细节
show more Icon
AD5258针对64位调整应用提供一个非易失性、3 mm x 4.9 mm紧凑型封装解决方案，可实现与机械电位计*或可变电阻相同的电子调整功能，而且具有增强的分辨率和固态可靠性。

游标设置可通过I2C兼容型数字接口控制；也可以利用该接口回读游标寄存器和EEPROM的内容。电阻容差也存储在EEPROM中，端到端容差精度为0.1%。该器件还具有软件写保护功能，确保数据不会写入EEPROM寄存器。

独立的VLOGIC引脚使接口更加灵活。用户如果需要在一条总线上连接多个器件，则可以利用地址位AD0和地址位AD1在同一总线上连接多达4个器件。

应用

  • 液晶面板VCOM调整
  • 液晶面板亮度和对比度控制
  • 在新设计中取代机械式电位计
  • 可编程电源
  • RF 放大器偏置
  • 汽车电子调整
  • 增益控制和失调电压调整
  • 光纤到户系统
  • 电子电平设置

    • *数字电位计、VR（可变电阻）和RDAC这些术语可以互换使用。

    数据手册, Rev. A, 3/07

    Show More Arrow image
    modal bookmark icon

    {{modalTitle}}

    modal close icon

    {{modalDescription}}

    {{dropdownTitle}}

    input down arrow
    • {{defaultSelectedText}}
      • {{#each projectNames}}
    • {{name}}
      • {{/each}} {{#if newProjectText}}
    • plus icon {{newProjectText}}
      • {{/if}}
    {{#if toggleButtonDescription}}
    {{toggleButtonDescription}}
    {{/if}} {{#if newProjectTitle}}

    {{newProjectTitle}}

    {{projectNameErrorText}}

    {{/if}}

    AD5258

    文档

    7
    overlayclose

    筛查

    1 应用

    mobileoverlaydownarrow
    • 全部
      TickIcon
    • 用户手册
    • 技术文章
    • 数据手册
    • 全部
      TickIcon
    • 英文
    • 日文
    • 中文
    resetfilter

    重置过滤器

    数据手册

    2

    PDF Vector

    pdf

    更新 09/28/2006
    英文

    AD5258: Nonvolatile, I2C®-Compatible 64-Position, Digital Potentiometer Data Sheet (Rev.D)

    打开PDF文件

    redirect
    689 kB
    download

    下载 PDF

    PDF Vector

    pdf

    更新 01/01/2000
    日文

    AD5258: 不揮発性、I2C®互換 64ポジション、デジタル・ポテンショメータ (Rev.A)

    打开PDF文件

    redirect
    1273 kB
    download

    下载 PDF

    用户手册

    1

    PDF Vector

    pdf

    更新 05/30/2012
    英文
    UG-391: Evaluation Board for the AD5258 Digital Potentiometer redirect icon

    633 kB

    download

    下载 PDF

    技术文章

    4

    PDF Vector

    URL

    更新 09/30/2004
    英文
    Simple VCOM Adjustment Uses Any Logic-supply Voltage redirect icon

    PDF Vector

    HTML

    更新 04/01/2015
    英文
    Digital Potentiometers vs. Mechanical Potentiometers: Important Design Considerations to Maximize System Performance redirect icon

    PDF Vector

    HTML

    更新 10/01/2015
    中文
    数字电位计与机械电位计：使系统性能达到较佳的重要设计考虑因素 redirect icon

    PDF Vector

    HTML

    更新 04/01/2015
    日文
    デジタル・ポテンショメータと機械式ポテンショメータの比較：最高のシステム性能を実現するための設計に関する重要な考慮事項 redirect icon

    没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

    产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
    AD5258BRMZ1 10-Lead MSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5258BRMZ1-R7 10-Lead MSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5258BRMZ10 10-Lead MSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5258BRMZ10-R7 10-Lead MSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5258BRMZ100 10-Lead MSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5258BRMZ100-R7 10-Lead MSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5258BRMZ50 10-Lead MSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5258BRMZ50-R7 10-Lead MSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    10月 30, 2017

    - 15_0176

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    AD5258BRMZ1

    量产

    AD5258BRMZ1-R7

    量产

    AD5258BRMZ10

    量产

    AD5258BRMZ10-R7

    量产

    AD5258BRMZ100

    量产

    AD5258BRMZ100-R7

    量产

    AD5258BRMZ50

    量产

    AD5258BRMZ50-R7

    量产

    pdf

    PCN15_0176_Form

    external-icon

    xls

    Material_Report

    Download

    Detailed Change Description

    pdf

    Qualification Results Summary

    external-icon

    pdf

    Qualification Results Summary

    external-icon

    5月 15, 2012

    - 10_0006

    Halogen Free Material Change for mini SOIC Products

    AD5258BRMZ1

    量产

    AD5258BRMZ1-R7

    量产

    AD5258BRMZ10

    量产

    AD5258BRMZ10-R7

    量产

    AD5258BRMZ100

    量产

    AD5258BRMZ100-R7

    量产

    AD5258BRMZ50

    量产

    AD5258BRMZ50-R7

    量产

    pdf

    PCN10_0006_Form

    external-icon

    xls

    Material_Report

    Download

    Qualification Report Summary

    Qualification Report Summary

    5月 8, 2012

    - 12_0013

    AD5258 Metal Edit

    AD5258BRMZ1

    量产

    AD5258BRMZ1-R7

    量产

    AD5258BRMZ10

    量产

    AD5258BRMZ10-R7

    量产

    AD5258BRMZ100

    量产

    AD5258BRMZ100-R7

    量产

    AD5258BRMZ50

    量产

    AD5258BRMZ50-R7

    量产

    pdf

    PCN12_0013_Form

    external-icon

    xls

    Material_Report

    Download

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    10月 30, 2017

    - 15_0176

    arrow down

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    AD5258BRMZ1

    量产

    AD5258BRMZ1-R7

    量产

    AD5258BRMZ10

    量产

    AD5258BRMZ10-R7

    量产

    AD5258BRMZ100

    量产

    AD5258BRMZ100-R7

    量产

    AD5258BRMZ50

    量产

    AD5258BRMZ50-R7

    量产

    pdf

    PCN15_0176_Form

    external-icon

    xls

    Material_Report

    Download
    Detailed Change Description

    pdf

    Qualification Results Summary

    external-icon

    pdf

    Qualification Results Summary

    external-icon
    5月 15, 2012

    - 10_0006

    arrow down

    Halogen Free Material Change for mini SOIC Products

    AD5258BRMZ1

    量产

    AD5258BRMZ1-R7

    量产

    AD5258BRMZ10

    量产

    AD5258BRMZ10-R7

    量产

    AD5258BRMZ100

    量产

    AD5258BRMZ100-R7

    量产

    AD5258BRMZ50

    量产

    AD5258BRMZ50-R7

    量产

    pdf

    PCN10_0006_Form

    external-icon

    xls

    Material_Report

    Download
    Qualification Report Summary
    Qualification Report Summary
    5月 8, 2012

    - 12_0013

    arrow down

    AD5258 Metal Edit

    AD5258BRMZ1

    量产

    AD5258BRMZ1-R7

    量产

    AD5258BRMZ10

    量产

    AD5258BRMZ10-R7

    量产

    AD5258BRMZ100

    量产

    AD5258BRMZ100-R7

    量产

    AD5258BRMZ50

    量产

    AD5258BRMZ50-R7

    量产

    pdf

    PCN12_0013_Form

    external-icon

    xls

    Material_Report

    Download

    评估套件 1

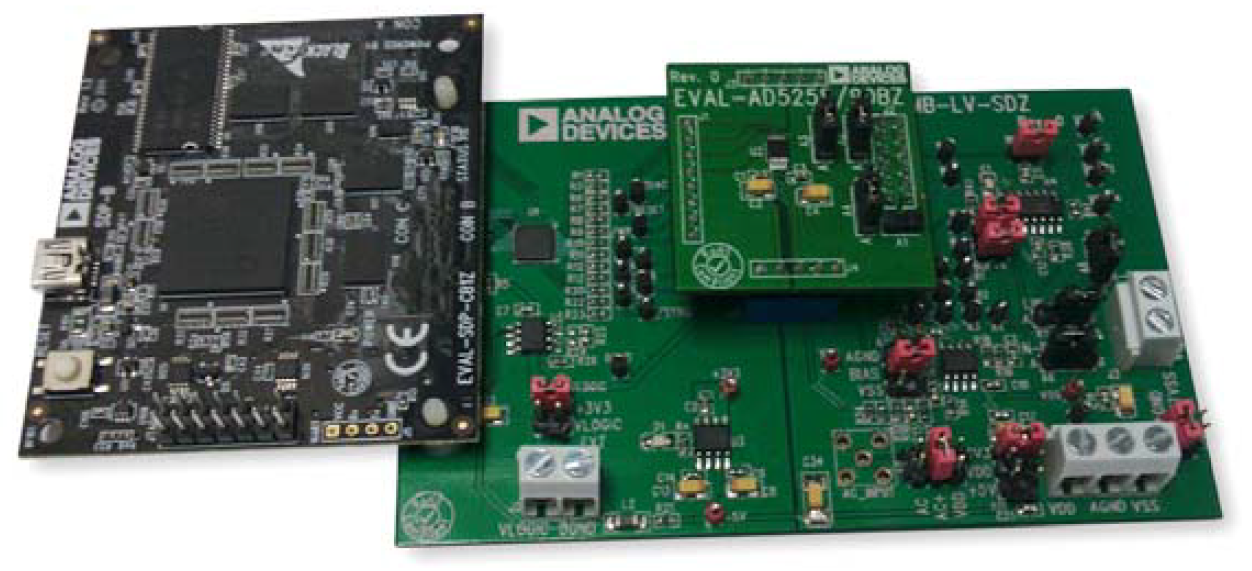

    EVAL-AD5258

    AD5258 评估板

    zoom

    EVAL-AD5258

    AD5258 评估板

    download icon

    下载

     print icon

    打印
    EVAL-AD5258
    AD5258 评估板

    特性和优点

    • Full-featured in conjunction with low voltage digiPOT motherboard (EVAL-MB-LV-SDZ)
    • Various test circuits
    • Various ac/dc input signals
    • PC control via a separately purchased system demonstration platform (SDP-B or SDP-S)
    • PC software for control
    立即购买 更多内容

    产品详情

    这款针对AD5258的评估板含有SDP连接和软件，可通过SDP板控制AD5258。

    该评估板需使用SDP控制器版以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。

    SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
