AD5252

I2C, 非易失性存储器、双通道、256位数字电位计

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 双通道256位分辨率
  • 1 kΩ、10 kΩ、50 kΩ、100 kΩ
  • 非易失性存储器存储带写入保护的游标设置
  • 在300 µs（典型值）内上电刷新EEMEM设置
  • EEMEM重写时间 = 540 µs（典型值）
  • 电阻容差存储在非易失性存储器中
  • 在EEMEM中存储12个额外的字节，用于用户定义信息
  • I2C 兼容串行接口
  • 对RDAC和EEMEM寄存器进行直接读/写访问
  • 预定义线性递增/递减命令
  • 预定义±6 dB步进变化命令
  • 同步或异步双通道更新
  • 游标设置回读功能
  • 4 MHz带宽——1 kΩ版本
  • 单电源供电：2.7 V至5.5 V
  • 双电源供电：±2.25 V至±2.75 V
  • 2个从机地址解码位支持4个器件操作
  • 100年典型数据保留期，TA = 55°C
  • 工作温度：-40°C至+105°C
更多细节
show more Icon

AD52521是一款具有256位的双通道、I2C、非易失性存储器、数控电位计。可实现与机械电位计、调整器和可变电阻相同的电子调整功能。器件的多功能编程能力支持多种工作模式，包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读，同时提供额外的EEMEM，用于存储用户定义信息，如其他元件的存储器数据、查找表或系统识别信息。

AD5251/AD5252允许主I2C控制器在RDAC寄存器中写入任何64/256步游标设置并将其存储在EEMEM中。存储设置后，在系统上电时它们自动恢复到RDAC寄存器；也可动态恢复这些设置。

AD5251/AD5252在同步或异步通道更新模式下提供额外的递增、递减和±6 dB步进变化。递增和递减功能支持逐步线性调整，±6 dB步进变化相当于RDAC游标设置加倍或减半。这些功能适用于陡坡斜率、非线性调整，如白色LED亮度和音量控制。

AD5251/AD5252具有已取得专利的电阻容差存储功能，允许用户访问EEMEM并获得用于精密应用的RDAC的端到端绝对电阻值。

AD5251/AD5252采用TSSOP-14封装。AD5251仅具有50 kΩ电阻选项，而AD5252提供1 kΩ、10 kΩ、50 kΩ和100 kΩ选项。所有器件的保证工作温度范围均为−40°C至+105°C扩展工业温度范围。

应用

  • 机械电位计的替代产品
  • 通用DAC替换产品
  • LCD面板VCOM调整
  • 白色LED亮度调整
  • RF基站功率放大器偏置控制
  • 可编程增益和失调控制
  • 可编程电压至电流转换
  • 可编程电源
  • 传感器校准

1受美国专利第7,688,240号保护。

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5252

文档

10
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/16/2004
英文

AD5251/AD5252: Dual 64-/256-Position I2C Nonvolatile Memory Digital Potentiometers Data Sheet (Rev.G)

打开PDF文件

redirect
1.72 M
download

下载 PDF

PDF Vector

pdf

更新 11/16/2004
日文

AD5251/AD5252: デュアル、64/256 ポジション、I2C、不揮発性メモリ、デジタル・ポテンショメータ (Rev.B)

打开PDF文件

redirect
658 kB
download

下载 PDF

用户手册

2

PDF Vector

pdf

更新 04/18/2011
英文
UG-274: Evaluation Board for the AD5252 Digital Potentiometer redirect icon

577 kB

download

下载 PDF

PDF Vector

pdf

更新 04/18/2011
日文
UG-274: デジタル・ポテンショメータAD5252 の評価用ボード redirect icon

809 kB

download

下载 PDF

应用笔记

6

PDF Vector

pdf

更新 12/16/2003
英文
AN-686: Implementing an I2C® Reset (Rev.0) redirect icon

44 kB

download

下载 PDF

PDF Vector

pdf

更新 06/23/2010
中文
AN-686: 实现I²C®复位 (Rev.0) redirect icon

263 kB

download

下载 PDF

PDF Vector

pdf

更新 12/16/2003
日文
AN-686: I2C®リセットの追加 (Rev.0) redirect icon

288 kB

download

下载 PDF

PDF Vector

HTML

更新 08/18/2020
英文
AN-1291: Digital Potentiometers: Frequently Asked Questions redirect icon

PDF Vector

HTML

更新 08/18/2020
中文
AN-1291: 数字电位计：常见问题解答 redirect icon

PDF Vector

HTML

更新 08/18/2020
日文
AN-1291: デジタル・ポテンショメータの FAQ redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD5252BRUZ1 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5252BRUZ1-RL7 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5252BRUZ10 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5252BRUZ10-RL7 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5252BRUZ100 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5252BRUZ100-RL7 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5252BRUZ50 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5252BRUZ50-RL7 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 26, 2012

- 12_0235

AD5251/AD5252 Specification Change

AD5252BRUZ1

量产

AD5252BRUZ1-RL7

量产

AD5252BRUZ10

量产

AD5252BRUZ10-RL7

量产

AD5252BRUZ100

量产

AD5252BRUZ100-RL7

量产

AD5252BRUZ50

量产

AD5252BRUZ50-RL7

量产

pdf

PCN12_0235_Form

external-icon

xls

Material_Report

Download

2月 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5252BRUZ1

量产

AD5252BRUZ1-RL7

量产

AD5252BRUZ10

量产

AD5252BRUZ10-RL7

量产

AD5252BRUZ100

量产

AD5252BRUZ100-RL7

量产

AD5252BRUZ50

量产

AD5252BRUZ50-RL7

量产

pdf

PCN10_0005_Form

external-icon

xls

Material_Report

Download

pdf

Reliability Report

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 26, 2012

- 12_0235

arrow down

AD5251/AD5252 Specification Change

AD5252BRUZ1

量产

AD5252BRUZ1-RL7

量产

AD5252BRUZ10

量产

AD5252BRUZ10-RL7

量产

AD5252BRUZ100

量产

AD5252BRUZ100-RL7

量产

AD5252BRUZ50

量产

AD5252BRUZ50-RL7

量产

pdf

PCN12_0235_Form

external-icon

xls

Material_Report

Download
2月 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5252BRUZ1

量产

AD5252BRUZ1-RL7

量产

AD5252BRUZ10

量产

AD5252BRUZ10-RL7

量产

AD5252BRUZ100

量产

AD5252BRUZ100-RL7

量产

AD5252BRUZ50

量产

AD5252BRUZ50-RL7

量产

pdf

PCN10_0005_Form

external-icon

xls

Material_Report

Download

pdf

Reliability Report

external-icon

评估套件 1

reference details image

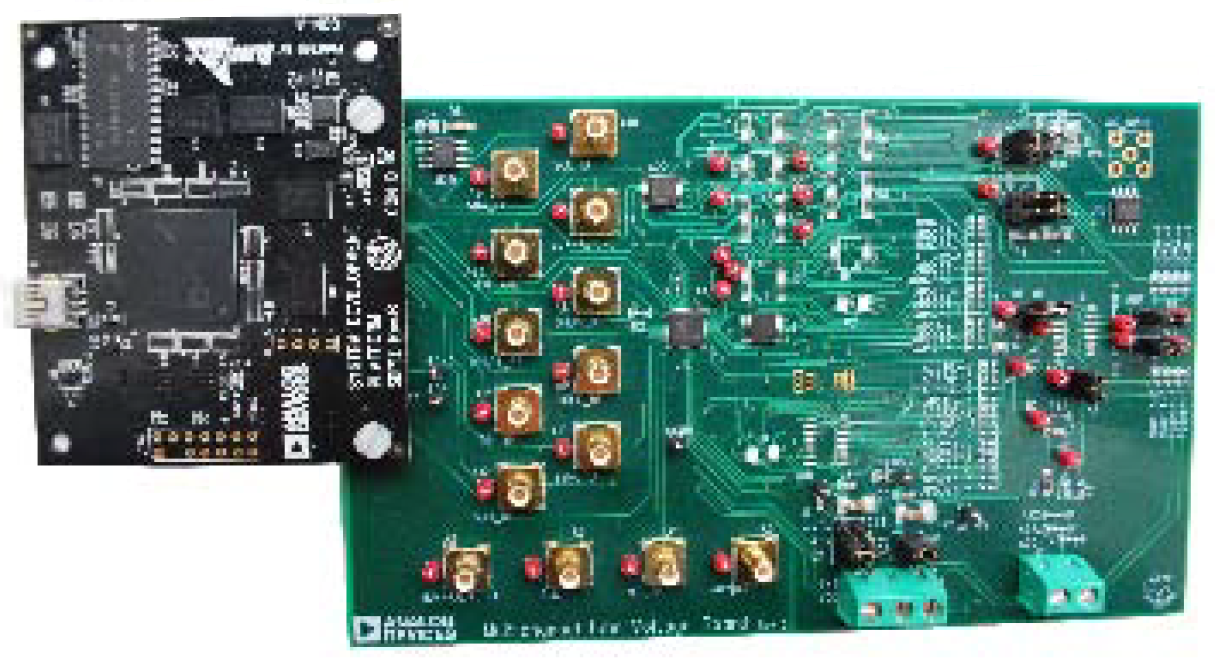

EVAL-AD5252
