概览
优势和特点
- 双通道、256位电位计
- 端到端电阻：2.5 kΩ、10 kΩ、50 kΩ、100 kΩ
- 紧凑型10引脚MSOP (3 mm x 4.9 mm)封装
- 快速建立时间：ts = 5 μs（上电时的典型值）
- 完整读/写游标寄存器
- 上电预设为中间电平
- 单电源供电：2.7 V至5.5 V
- 低温度系数：35 ppm/°C
- 低功耗：IDD = 6 µA（最大值）
- 宽工作温度范围：–40°C至+125°C
- 提供评估板
- 通过汽车应用认证
产品详情
AD5162是一种适合双通道、256位调整应用的3 mm x 4.9 mm、紧凑型封装解决方案，可实现与三端机械电位计相同的电子调整功能。
该器件提供四种不同的端到端电阻值（2.5 kΩ、10 kΩ、50 kΩ、100 kΩ），具有低温度系数特性，非常适合高精度、高稳定度可变电阻调整应用。
游标设置可通过SPI兼容型数字接口控制。 游标与固定电阻任一端点之间的电阻值，随传输至RDAC锁存器中的数字码呈线性变化1。
该器件采用2.7 V至5.5 V电源供电，功耗小于6 µA，适合便携式电池供电应用。
针对在工厂对AD5162进行编程的应用，ADI公司提供可在Windows® NT/2000/XP操作系统上运行的器件编程软件。该软件可有效代替外部SPI控制器，进而加速系统上市。现可提供AD5162评估套件和软件。评估套件包括电缆和说明手册。
1数字电位计、VT和RDAC这些术语可以互换使用。
应用- 系统校准
- 电子设备电平设置
- 在新设计中代替机械调整器
- 工厂PCB设置
- 压力、温度、位置、化学和光学传感器的调整
- RF放大器偏置
- 汽车电子调整
- 增益控制和失调电压调整
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

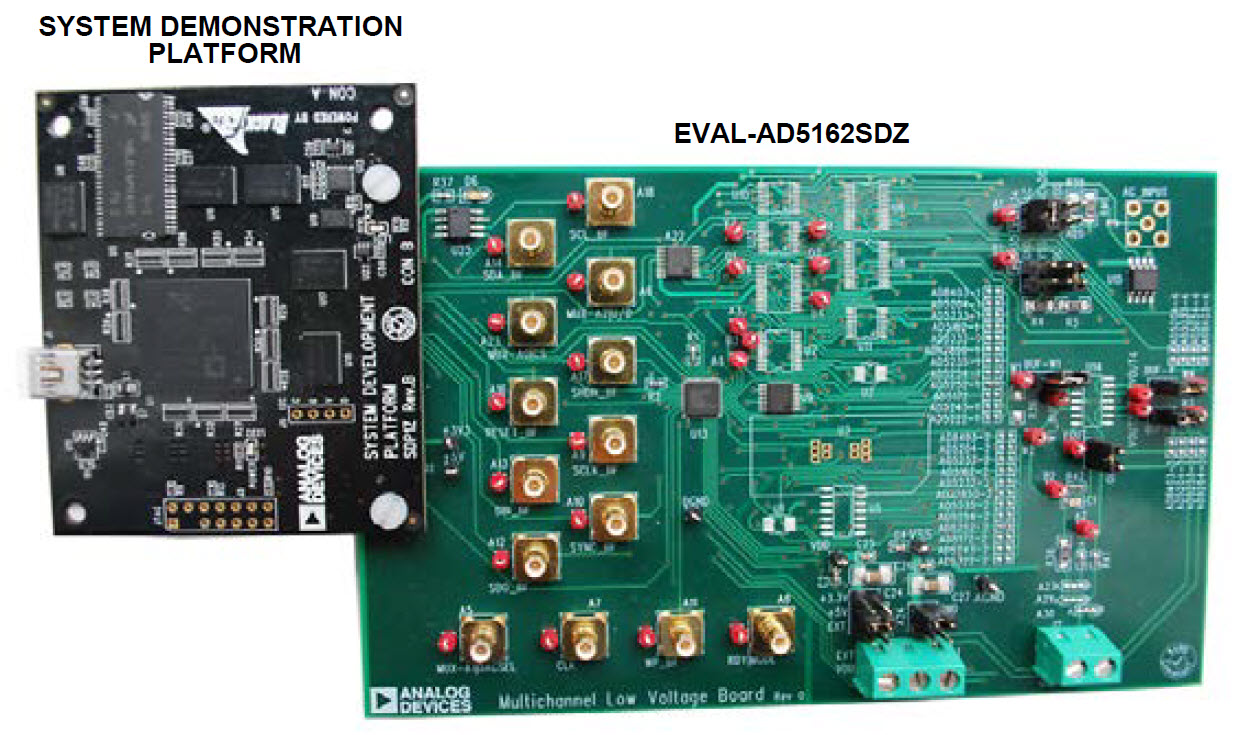

评估套件 (1)
参考资料
-
AN-686: 实现I²C®复位 (Rev. 0)6/23/2010
-
为您的应用选择合适的数字电位计3/25/2011
-
全面理解和高效应用数字电位计4/10/2017
-
Digital Potentiometers - Where and How to Use10/3/2014
软件代码及系统需求
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD5162BRMZ10 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD5162BRMZ10-RL7 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD5162BRMZ100 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD5162BRMZ100-RL7 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD5162BRMZ2.5 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD5162BRMZ2.5-RL7 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD5162BRMZ50 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD5162BRMZ50-RL7 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD5162WBRMZ100-RL7 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| Wafer Fabrication Data |
