产品详情
特性
  • 5 V Stereo Audio DAC System
  • Accepts 16-/18-/20-/24-Bit Data
  • Supports 24 Bits and 96 kHz Sample Rate
  • Multibit Sigma-Delta Modulator with “Perfect Differential Linearity Restoration” for Reduced Idle Tones and Noise Floor
  • Data Directed Scrambling DAC—Least Sensitive to Jitter
  • Differential Output for Optimum Performance
  • 113 dB Dynamic Range at 48 kHz Sample Rate (AD1854KRS)
  • See datasheet for additional features

更多细节
show more Icon

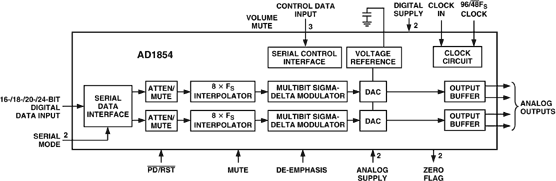

AD1854是一款高性能、单芯片、立体声音频DAC,在48 kHz采样速率时动态范围为113 dB,信噪比(SNR)为112 dB(A加权,非静音)。它由具有扰动功能的多位Σ-Δ调制器、连续时间模拟滤波器和模拟输出驱动电路组成。其它特性包括片内立体声衰减器,以及通过SPI兼容型串行控制端口编程实现静音功能。该器件完全兼容现有的DVD格式,包括96 kHz采样频率和24位格式。它还具有向后兼容能力,支持50 ms/15 ms数字去加重,能以44.1 kHz采样速率从“红皮书”压缩光盘进行回放。

AD1854具有非常简单、灵活的串行数据输入端口,可以与各种ADC、DSP芯片、AES/EBU接收机和采样速率转换器实现无缝互连。该器件可以配置为左对齐、I2S、右对齐或DSP串行端口兼容模式,并接受MSB优先、二进制补码格式的串行音频数据。省电模式可使该器件在非活动状态时的功耗较小。它以5 V单电源供电,采用单芯片集成电路,提供28引脚SSOP封装,工作温度范围为0°C至70°C。
