AD13280
过期双通道、12位、带有模拟输入信号调理功能的80 MSPS ADC
Viewing:
产品详情
- 采样速率:双通道80 MSPS(最小值)
- 通道间匹配,±1%增益误差
- 通道间隔离:90 dB
- 直流耦合信号调理
- 无杂散动态范围:80 dB
- 可选双极性输入范围:±1 V和±0.5 V
- 内部单极低通奈奎斯特频率滤波器
- 欲了解更多信息,请参考数据手册
AD13280是一款完整的双通道信号处理解决方案,包括片上放大器、基准电压源、ADC和输出端接元件,可提供优化的系统性能。它片内集成采样保持电路,并且利用创新的多通架构来实现12位、80 MSPS性能。AD13280使用创新的高密度电路设计和激光调整的薄膜电阻网络,以实现出色的通道匹配、阻抗控制和性能,同时保持出色的隔离特性,并节省大量电路板面积。
为了驱动模拟输入,该器件提供多种选项,包括单端、差分和可选的串联滤波。AD13280还允许用户选择模拟输入信号范围,从而在保持通用性的同时,较大程度地减少额外需要的外部信号调理。
AD13280的模拟信号调理部分采用±5.0 V电源供电,模数转换部分采用单独的+5.0 V电源供电,输出级采用3.3 V数字电源供电。每个通道均完全独立,可以采用独立的编码和模拟输入工作,串扰和干扰极小。

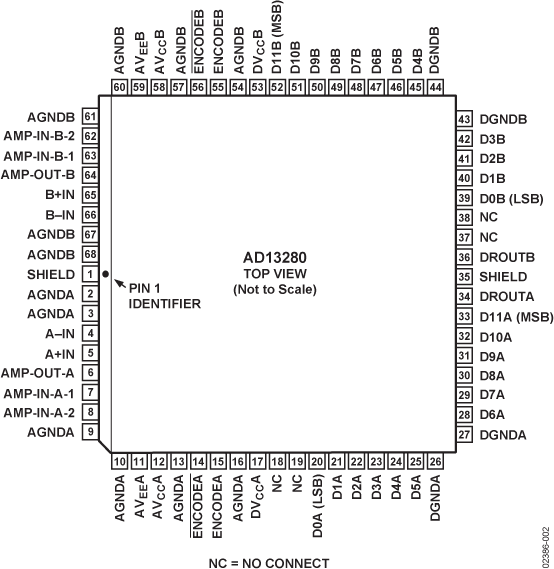

AD13280提供68引脚陶瓷鸥翼封装,采用ADI公司的高速互补双极性(XFCB)工艺制造。
产品聚焦
- 保证采样速率为80 MSPS。
- 输入信号调理;增益和阻抗匹配。
- 单端、差分或模块外滤波器选项。
- 全面测试和测量的全通道性能。
应用
数据手册,Rev. C,4/08
参考资料
数据手册 1
应用笔记 3
技术文章 5
交叉参考指南 4
这是最新版本的数据手册
