ADV7282A

推荐用于新设计

具有差分输入的 10 位 4 倍过采样 SDTV 视频解码器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 全球 NTSC/PAL/SECAM 颜色解调支持
  • 一个 10 位 ADC，每个通道 4 倍过采样率，适用于 CVBS、Y/C 和 YPrPb 模式
  • 带有片内抗锯齿滤波器的模拟视频输入通道
    • ADV7282A：多达 4 个输入通道
    • ADV7282A-M：多达 6 个输入通道
  • 对 CVBS（复合）、S 视频 (Y/C) 和 YPrPb（分量）的视频输入支持
  • 完全差分、伪差分和单端 CVBS 视频输入支持
  • NTSC/PAL/SECAM 自动检测
  • 对 2 个视频输入的 STB 诊断
  • 高达 4 V 共模输入范围解决方案
  • 卓越的共模噪声抑制功能
  • 5 行自适应 2D 梳状滤波器和 CTI 视频增强
  • 采用自适应峰值白电平模式的集成式 AGC
  • 快速切换功能
  • 集成式 I2P 视频输出转换器（去交错器）
  • ACE
  • 下抖动（8 位到 6 位）
  • Rovi 复制保护检测
  • 8 位 ITU-R BT.656 YCrCb 4:2:2 输出，以及 HS、VS 或场同步 (ADV7282A)
  • MIPI CSI-2 输出接口（仅限 ADV7282A-M）
  • 支持 WST 的全功能 VBI 数据切片器
  • 提供掉电模式
  • 兼容 I2C 的双线串行接口
  • 符合汽车应用要求
  • 工作温度范围为 −40°C 至 +105°C
  • 32 引脚 5 mm × 5 mm 兼容 RoHS 的 LFCSP

ADV7282A与ADV7282具有相同的引脚排列且软件兼容。ADV7282A (ADV7282A-M)的移动工业处理器接口(MIPI®)模型与ADV7282-M具有相同的引脚排列且软件兼容。

除非另有说明，所有特性、功能和规格由ADV7282A和ADV7282A-M共享。

ADV7282A是一款多功能、单芯片、多格式视频解码器，可自动检测标准模拟基带视频信号，并将它们转换为YCrCb 4:2:2分量视频数据流。

ADV7282A的模拟输入集成一个输入多路复用器（ADV7282A 4通道，ADV7282A-M 6通道）、一个单通道10位模数转换器(ADC)和一个片内差分转单端转换器，以便直接连接差分、伪差分或单端CVBS，而无需外部放大器电路。

ADV7282A中的标清处理器(SDP)能够自动检测复合、S-视频(Y/C)和分量形式的PAL、NTSC和SECAM标准信号。转换为4:2:2分量视频数据流的模拟视频通过8位ITU-R BT.656标准兼容接口(ADV7282A)或MIPI CSI-2发射（以下简称MIPI发射）(ADV7282A-M)接口进行输出。ADV7282A还集成去隔行模块，以便实现隔行-逐行(I2P)转换。

ADV7282A提供电池短路(STB)诊断检测输入和通用输出。

ADV7282A提供节省空间的RoHS兼容型LFCSP表贴封装。ADV7282A的额定温度范围为-40°C至+105°C，非常适合汽车应用。

ADV7282A必须按照评估板脚本文件中提供的I2C写入进行配置。

应用

  • 高级驾驶员辅助
  • 汽车信息娱乐
  • 支持视频安全监控的DVR
  • 媒体播放器
ADV7282A
具有差分输入的 10 位 4 倍过采样 SDTV 视频解码器
ADV7282A Functional Block Diagram ADV7282A Pin Configuration ADV7282A-M Functional Block Diagram ADV7282A-M Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

IBIS 模型 3

设计工具 3

评估套件

eval board
schematic 1
EVAL-ADV7282A-M

ADV7282A-M 评估板

立即购买 更多内容

特性和优点

  • 6 个可接受以下任一格式的视频输入端口：单端 CVBS、差分 CVBS、S 视频 (Y/C) 和分量 (YPbPr)
  • MIPI CSI-2 发射器输出

产品详情

EVAL-ADV7282AMEBZ 评估套件是由 Analog Devices, Inc. 提供的平台，用于评估 ADV7282A-M 视频解码器。EVAL-ADV7282AMEBZ 评估套件包含 EVAL-ADV7282AMEBZ 评估板及其所有必需的外设。

本用户指南详细介绍了 EVAL-ADV7282AMEBZ 评估板硬件，以及使用该硬件所需的软件。

使用 EVAL-ADV7282AMEBZ 评估板时，应参阅 ADV7282A-M 数据手册和 ADV7280A/ADV7281A/ADV7282A 设备手册，同时参阅本用户指南。

可访问工程师专区，以查找其他有关 ADV7282A-M 的信息。

eval board
schematic 2
EVAL-ADV7282A

ADV7282A 评估板

立即购买 更多内容

特性和优点

  • 4 个可接受以下任一格式的视频输入端口：单端 CVBS、S 视频 (Y/C) 和分量 (YPbPr)
  • 数字 (ITU-R BT.656) 和 YPbPr 输出

产品详情

EVAL-ADV7282AEBZ 评估套件是由 Analog Devices, Inc. 提供的平台，用于评估 ADV7282A 视频解码器。EVAL-ADV7282AEBZ 评估套件包含 EVAL-ADV7282AEBZ 评估板及其所有必需的外设。

本用户指南详细介绍了 EVAL-ADV7282AEBZ 评估板硬件，以及使用该硬件所需的软件。

使用 EVAL-ADV7282AEBZ 评估板时，应参阅 ADV7282A 数据手册和 ADV7280A/ADV7281A/ADV7282A 设备手册，同时参阅本用户指南。

可访问工程师专区，以查找其他有关 ADV7282A 的信息。

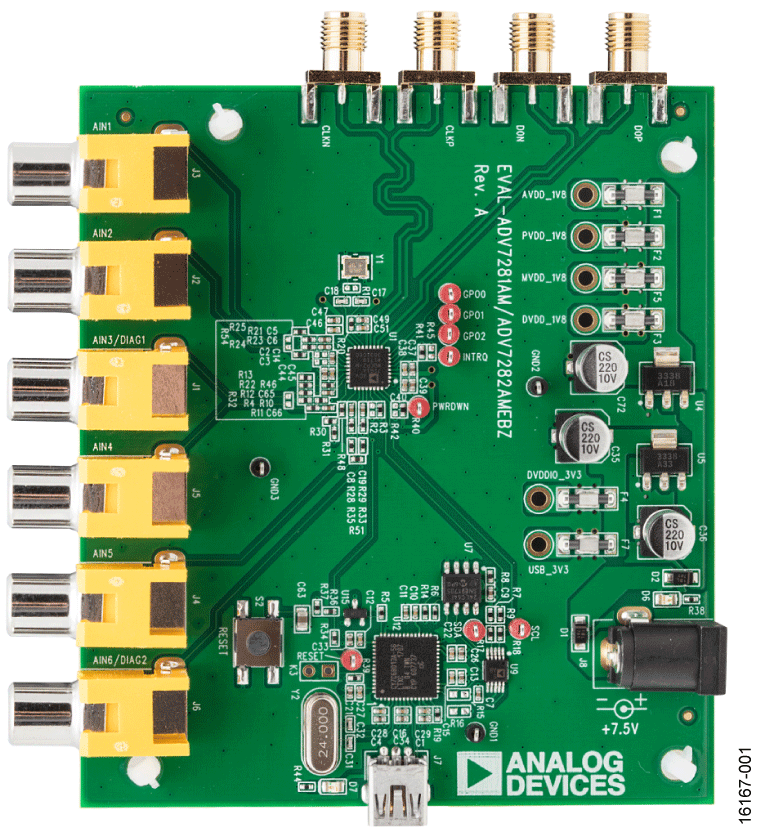

EVAL-ADV7282A-M
ADV7282A-M 评估板
EVAL-ADV7282AMEBZ Image

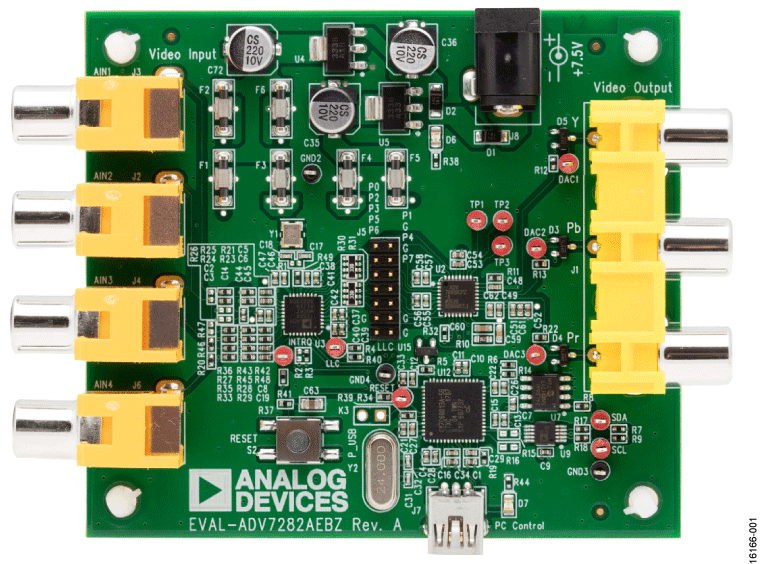

EVAL-ADV7282A
ADV7282A 评估板
EVAL-ADV7282AEBZ Image
