71M6542GT
电表IC
业内集成度最高的电表SoC产品，提供最高测量精度
Viewing:
产品详情
- 以0.1%精度支持2000:1电流量程
- 优于IEC 62053/ANSI C12.20标准要求
- 针对两路电流传感器输入，可选择差分模式
- 对一路电流输入可以选1倍/8倍增益，以支持分流器
- 脉宽可编程的高速Wh/VARh脉冲输出
- 32KB闪存、3KB RAM (71M6541DT)
- 64KB闪存、5KB RAM (71M6541FT/42FT)
- 多达四路脉冲输出，带脉冲计数
- 四象限计量
- 数字温度补偿:
- 计量补偿
- 精确的RTC用于TOU功能，任何电源模式下自动为晶体提供温度补偿
- 独立的32位计算引擎
- 46-64Hz电力线频率范围，提供相同校准
- 相位补偿(±10°)
- 三个后备电池模式:
- 省电模式(BRN)
- LCD模式(LCD)
- 休眠模式(SLP)
- 引脚事件唤醒和定时器唤醒
- 1µA休眠电流
- 闪存安全存储器
- 在系统编程更新
- 8位MPU(80515)、高达5MIPS
- 省电模式下支持全速MPU时钟
- LCD驱动器包含6各公共端，可驱动高达56段数码显示
- 51个多功能DIO引脚
- 硬件看门狗定时器(WDT)
- I²C/MICROWIRE® EEPROM接口
- SPI接口支持闪存编程
- 两个UART用于IR和AMR
- 带调制功能的IR LED驱动器
- 工业级温度范围
- 64引脚(71M6541DT/FT)和100引脚(71M6542FT)无铅LQFP封装

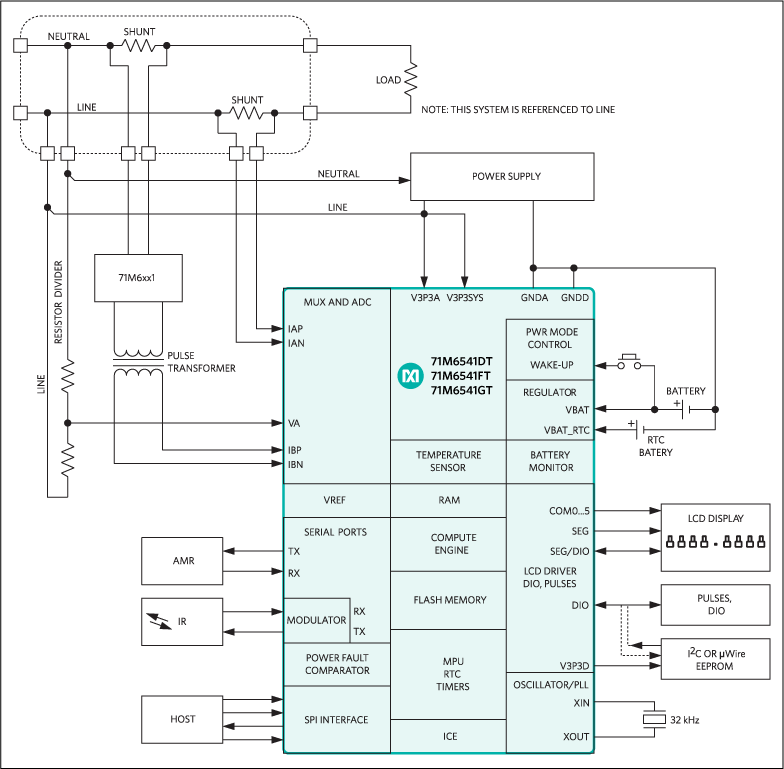

71M6541DT/71M6541FT/71M6542FT (71M654x)是第四代单相电表片上系统(SoC)，具有5MHz、8051兼容MPU内核、带有数字温补的低功耗RTC、闪存以及LCD驱动器。采用我们的单转换器技术，集成了22位∑-∆ ADC、3路或4路模拟输入、数字温补、高精度电压基准和一个32位计算引擎(CE)，外部只需少数元件即可支持各种电表应用。
71M654x能够配合Maxim 71M6x01系列集成隔离传感器工作，提供低成本BOM，避免磁干扰并提高可靠性。其它特性包括SPI接口、高级电源管理、超低功耗、3KB/5KB公用RAM以及32KB/64KB闪存，在电表工作期间可现场编程代码和/或数据，每个SEG驱动引脚可驱动6段LCD。较高的数据处理和采样速率，结合差分输入，为住宅表提供强大的开发平台。
完整的程序开发工具、演示代码和参考设计有助于快速用户的产品开发和认证，确保满足全球范围的ANSI和IEC电表标准。
