示波器和数字转换器

AD9208 是一款双通道、14 位、3 GSPS 模数转换器 (ADC)。该器件具有片内缓冲器和采样保持电路，确保实现较低的功耗、较小的封装尺寸和出色的易用性。该产品经过专门设计，支持那些可对高达 5 GHz 带宽的模拟信号进行直接采样的通信应用场合。ADC 输入的 −3 dB 带宽为 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及较低的功耗。

双通道 ADC 内核采用具有集成式输出纠错逻辑的多级差分流水线架构。每个 ADC 都配备了宽泛的带宽输入，支持各种用户可选的输入范围。集成基准电压源简化了设计考虑事项。模拟输入和时钟信号是差分输入。ADC 数据输出通过交叉复用器从内部连接到四个数字下变频器 (DDC)。每个 DDC 包括多达五个级联信号处理级：48 位变频器（数控振荡器 (NCO)），以及多达四个半带抽取滤波器。NCO 允许在通用输入/输出 (GPIO) 引脚上选择预置频段（最多可以选择三个频段）。通过 SPI 可编程配置文件，可以在多个 DDC 模式之间选择 AD9208 的操作。

除了 DDC 模块外，AD9208 还配备了其他多种功能以简化通信接收器中的自动增益控制 (AGC) 功能。通过使用 ADC 的寄存器 0x0245 中的快速检测控制位，可编程阈值检测器可以监测传入信号的功率。如果输入信号电平超过可编程阈值，快速检测指示器会变高。由于此阈值指示器具有较低的延迟，用户可以迅速调低系统增益，从而避免 ADC 输入处出现超范围状态。除了快速检测输出功能外，AD9208 还具有信号监测能力。信号监测模块提供正由 ADC 数字化的信号的附加信息。

用户可以根据 DDC 配置和接收逻辑器件的可接受线速，在各种单线、双线、四线和八线配置中配置基于子类 1 JESD204B 的高速串行化输出。此外，还通过 SYSREF± 和 SYNCINB± 输入引脚支持多器件同步。

AD9208 还提供了灵活的功耗减低选项，可以在必要时大幅度降低功耗。所有这些功能均可通过一个 3 线串口接口 (SPI) 进行编程。

AD9208 提供不含铅的 196 球状引脚 BGA 封装，可以在 −40°C 至 +85°C 的环境温度范围内工作。此产品受美国专利保护。

请注意，在整个数据手册中，多功能引脚（例如 FD_A/GPIO_A0）可由整个引脚名称指定，也可以由引脚的单一功能指定，例如 FD_A（当仅与该功能相关时）。

1. 宽泛的输入 −3 dB 带宽 (9 GHz) 支持对高达 5 GHz 左右的信号进行直接射频 (RF) 采样。
2. 四个集成宽带抽取滤波器和 NCO 模块支持多频段接收器。
3. 通过 GPIO 引脚进行快速的 NCO 切换
4. SPI 控制多种不同的产品特性和功能，以满足特定的系统要求。
5. 可编程的快速超范围检测和信号监测。
6. 用于系统热量管理的片内温度二极管。
7. 12mm × 12mm 196 引脚 BGA 封装

应用

• 分集多频段、多模数字接收器
• 3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A
• 电子测试和测量系统
• 相控阵雷达与电子战
• DOCSIS 3.0 CMTS 上行接收路径
• HFC 数字反向路径接收器

AD9684是一款双通道、14位、500 MSPS ADC。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该产品用于对宽带宽模拟信号进行采样。 AD9684针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽缓冲输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。 各ADC的数据输出内部连接到可选1/2抽取模块。

模拟输入和时钟信号均为差分输入信号。 各ADC数据输出内部连接到两个数字下变频器(DDC)。 每个DDC含有4个级联的信号处理级： 一个12位频率转换器(NCO)和三个支持2、4和8分频的半带抽取滤波器。

应用

• 通信
• 分集多频段、多模数字接收机
  3G/4G、TD-SCDMA、WCDMA、MC-GSM、LTE
• 通用软件无线电
• 超宽带卫星接收机
• 仪器仪表（频谱分析仪、网络分析仪、集成式RF测试解决方案）
• 雷达
• 数字示波器
• 高速数据采集系统
• DOCSIS CMTS上游接收路径
• HFC数字反向路径接收机

AD5624R/AD5644R/AD5664R均属于nanoDAC®系列，分别是低功耗、四通道、12/14/16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5624R/AD5644R/AD5664R均内置一个片内基准电压源。AD56x4R-3内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD56x4R-5内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压源。所有器件均可以采用2.7 V至5.5 V单电源供电。内部基准电压源通过软件写入启用。

该器件内置一个上电复位电路，确保DAC上电后输出0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选的输出负载。在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。

AD5624R/AD5644R/AD5664R采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

产品特色

1. 四通道、12/14/16位DAC。
2. 1.25 V/2.5 V、5 ppm/ºC片内基准电压源。
3. 提供3 mm × 3 mm、10引脚MSOP和10引脚LFCSP_WD两种封装。
4. 低功耗；3 V时典型功耗为1.32 mW，5 V时为2.25 mW。

应用

ADA4817-1（单通道）和ADA4817-2（双通道）FastFET™放大器是具有FET输入的单位增益稳定、超高速电压反馈型放大器。这些放大器采用ADI公司的专有超快速互补双极性(XFCB)工艺进行开发，这一工艺可使放大器实现超低的噪声（4 nV/√Hz；2.5 fA/√Hz）和极高的输入阻抗。

1.3 pF输入电容、低噪声(4 nV/√Hz)、低失调电压（最大值2 mV）以及1050 MHz −3 dB带宽，使ADA4817-1/ADA4817-2非常适合数据采集前端以及宽带跨导应用，如光电二极管前置放大器等。

ADA4817-1/ADA4817-2具有5 V至10 V的宽电源电压范围，可采用单电源或双电源供电，适合包括有源滤波和ADC驱动在内的多种应用。

ADA4817-1采用3 mm × 3 mm 8引脚LFCSP和8引脚SOIC封装，ADA4817-2采用4 mm × 4 mm 16引脚LFCSP封装。这些封装都采用低失真引脚排列，可以改善二次谐波失真，并简化电路板布局。此外，这些封装都具有裸露焊盘，提供到达印刷电路板(PCB)的低热阻路径，可实现更有效的热传输，并提高可靠性。这两款产品均可在−40°C至+105°C的扩展工业温度范围内工作。

应用

对于ADA4930-1/ADA4930-2，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。

ADA4930-1/ADA4930-2采用ADI公司的专有硅-锗(SiGe)互补双极性工艺制造，可实现极低的失真水平，输入电压噪声仅为1.2 nV/√Hz。

低直流失调和出色的动态性能使得ADA4930-1/ADA4930-2特别适合各种数据采集与信号处理应用。ADA4930-1采用3 mm × 3 mm 16引脚无铅LFCSP封装，ADA4930-2采用4 mm × 4 mm 24引脚无铅LFCSP封装。引脚排列经过优化，有助于印刷电路板(PCB)布局布线，并且使失真最小。两款器件的额定工作温度范围均为−40°C至+105°C，电源电压为3.3 V或5 V。

• ADC 驱动器
• 单端转差分转换器
• 中频和基带增益模块
• 差分缓冲器
• 线路驱动器

AD9689-2600EBZ 支持 AD9689-2600 — 14 位、2.6GSPS 双通道数模转换器 (ADC)。该器件具有片内缓冲器和采样保持电路，确保实现较低的功耗、较小的封装尺寸和出色的易用性。该器件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9689 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样率、卓越的线性度以及较低的功耗。

此基准设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它经过专门设计，可以与 ADS7-V2EBZ 数据采集卡直接连接，从而让用户方便地下载所采集的数据以进行分析。现在，可以使用 ACE 软件包执行器件控制和后续的数据分析。

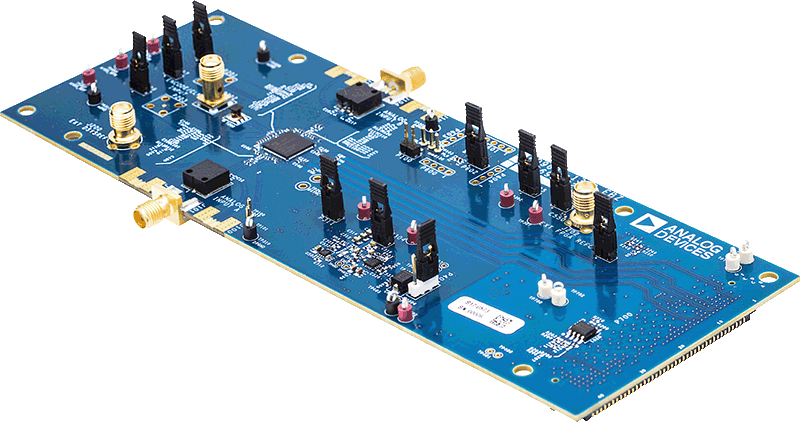

AD9695-1300EBZ/AD9695-625EBZ支持14位、1300MSPS/625MSPS双通道模数转换器(ADC) AD9695。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该器件设计支持高达2 GHz的直接RF采样模拟信号。AD9695针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。它设计为可直接与ADS7-V2EBZ数据捕获卡接口，允许用户下载捕获的数据进行分析。现可使用ACE 软件包实现器件控制和后续数据分析。

由于除功耗外性能相同，AD9695-1300EBZ可用于评估AD9697。

UG-1201 介绍了用于 ADA4625-1 低噪声、快速稳定单电源轨到轨输出 (RRO) 结型场效应晶体管 (JFET) 运算放大器的评估板，此评估板采用具有裸焊盘的 8 引脚小外形集成电路 (SOIC) 封装。此评估板的设计注重简易性和易用性。此评估板是一款双层板，可在输入和输出端容纳边缘安装型微型 A (SMA) 连接器。使用 SMA 连接器可以高效连接到测试设备或其它电路。

已针对较佳电路灵活性和性能优化了评估板的接地平面、组件布置和电源旁路。ADA4625-1 的裸焊盘连接到评估板上的接地平面，以增强热性能和噪声性能。该评估板组合使用 0603 和 0805 表面安装技术 (SMT) 组件外壳规格，但旁路电容器 C3 和 C5 除外，其最大标准规格为 1206。该评估板还采用各种各样的未填充电阻器和电容器焊盘，为用户提供了多种选择和更大灵活性，适用于不同应用电路和配置，例如有源环路滤波器、互阻抗放大器 (TIA) 和电荷放大器。

ADA4625-1 数据手册介绍了器件工作和应用电路配置的规格和详细信息以及指南。请参阅数据手册以及 UG-1201，更好地了解器件操作，尤其是在首次为评估板加电时。
