直流源和电源

ISET和VSET输入端的电压用来设置所需的恒定电压(CV)和恒定电流(CC)。CC到CV自动无缝切换。

TTL电平逻辑输入MODE在充电模式和放电模式之间进行选择（高电平为充电，低电平为放电）。模拟输出VCTRL直接与ADI的ADP1972和ADP1974 PWM控制器对接。

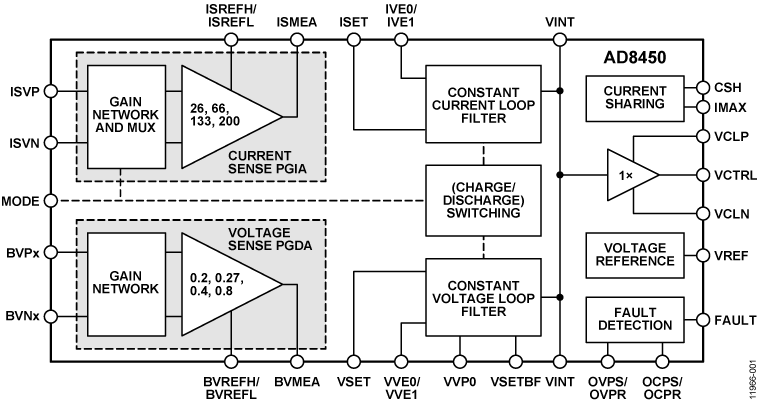

AD8450集成电阻可编程过压和过流检测以及均流电路。均流用来在多个电池之间平衡电荷。AD8450通过提供出色的精度、温度范围内的性能、灵活的功能以及整体可靠性简化设计，并具有节省空间的封装。AD8450采用80引脚、14 mm ×14 mm × 1 mm LQFP封装，额定工作温度范围为−40 °C至+85 °C。

应用

• 电池测试和形成
• 电池模块测试

AD5560是一款高性能、高集成度器件电源，提供可编程的驱动电压和测量范围。该产品包括所需的DAC电平，用以设置驱动放大器的可编程输入，此外还包括箝位和比较器电路。片内集成用于DAC功能的失调和增益校正功能。它提供多种可编程测量电流范围，包括五种内部固定范围和两种分别提供最高1.2 A和500 mA电流的外部可选范围（EXTFORCE1和EXTFORCE2）。高电流电平时可实现的电压范围受裕量和最大功耗限制。通过并联或联合多个DPS器件，可以实现1.2 A以上的电流范围或高电流与高电压组合。发生过流、过温状况时，它会提供开漏报警输出，或者在SENSE、DUTGND线上提供开尔文报警。

该DPS的功能通过一个与SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容的简单三线式串行接口控制，接口时钟速度最高可达50 MHz。

应用

• 自动测试设备(ATE)
  • 器件电源

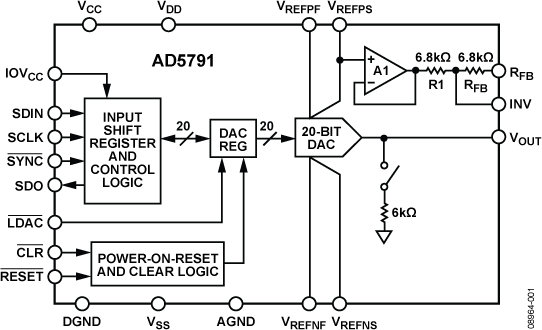

AD5791¹ 是单独一个 20 位无缓冲电压输出 DAC，可由高达 33V 的双极电源供电运行。AD5791 接受从 5 V 至 V_DD – 2.5 V 范围内的正基准电压输入和从 V_SS + 2.5 V 至 0 V 范围内的负基准电压输入。AD5791 提供最高 ±1 LSB 的相对精度规格，而且通过一个 ±1 LSB 差分非线性 (DNL) 最大规格保证单调性。

该器件使用一个多功能 3 线串行接口，以高达 35 MHz 的时钟频率工作，并与标准串行外设接口 (SPI)、QSPI™、MICROWIRE™和DSP 接口标准兼容。该器件集成了上电复位电路，可确保 DAC 输出端上电至 0V 和已知的输出阻抗状态，并保持在该状态，直到该器件出现有效写入为止。该器件具有输出箝位功能，可让输出进入已定义的负载状态。

产品亮点

1. 1 ppm 精度。
2. 宽电源范围高达 ±16.5 V。
3. 工作温度范围：−40°C 至 +125°C.
4. 7.5 nV/√Hz 低噪声谱密度。
5. 0.05 ppm/°C 低温度漂移。

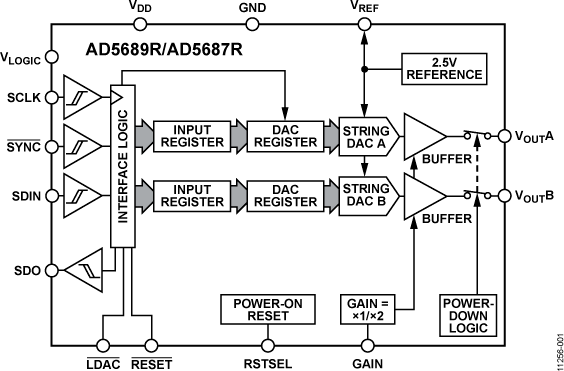

AD5689R/AD5687R均属于nanoDAC+™系列，分别是低功耗、双通道、16/12位缓冲电压输出数模转换器(DAC)。内置2.5 V、2 ppm/°C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。这些器件采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的偏置误差性能。两款器件均提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5689R/AD5687R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5689R/AD5687R使用多功能串行外设接口(SPI)，以最高50 MHz的时钟速率工作。两个器件均包含一个V_LOGIC引脚，旨在支持1.8 V/3 V/5 V逻辑。

产品聚焦

1. 高相对精度(INL)。
   AD5689R（16位）：±2 LSB（最大值）
   AD5687R（12位）：±1 LSB（最大值）
2. 低漂移2.5 V片内基准电压源。
   温度系数：2 ppm/°C（典型值）
   温度系数：5 ppm/°C（最大值）
3. 两种封装选择。
   3 mm × 3 mm、16引脚LFCSP
   16引脚TSSOP封装

应用

• 光收发器
• 基站功率放大器
• 过程控制（PLC I/O卡）
• 工业自动化
• 数据采集系统

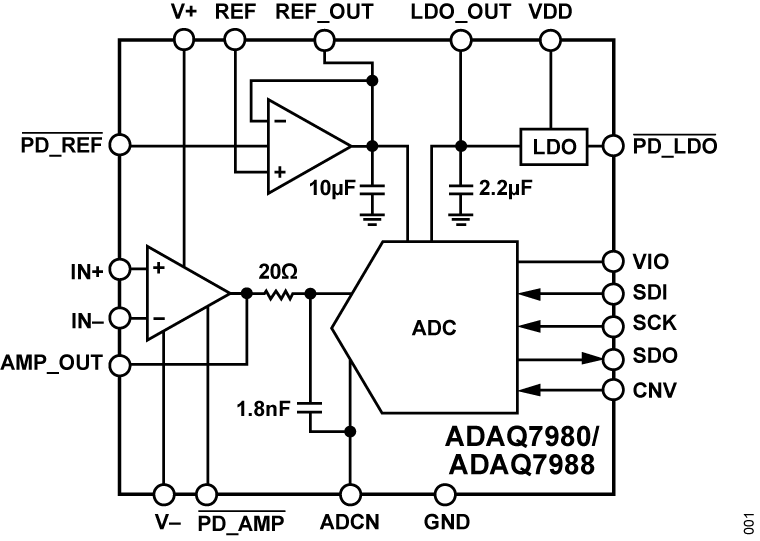

ADAQ7980/ADAQ7988均为16位模数转换器(ADC) μModule® 数据采集系统，系统中集成四个常见信号处理和调理模块，采用支持各种应用的系统级封装(SiP)设计。这些器件集成最关键的无源元件，从而消除与使用逐次逼近寄存器(SAR) ADC的传统信号链相关的许多设计挑战。这些无源元件是实现额定器件性能的关键因素。

ADAQ7980/ADAQ7988内置一个高精度、低功耗、16位SAR ADC，一个低功耗、高带宽、高输入阻抗ADC驱动器，一个稳定的低功耗基准电压缓冲器和一个高效的电源管理模块。这些产品采用5 mm × 4 mm小型LGA封装，可简化数据采集系统的设计过程。ADAQ7980/ADAQ7988的系统集成度解决了许多设计挑战难题，同时提供灵活的可配置ADC驱动器反馈环路，以便调整增益和/或共模。一组四个器件电源提供出色的系统性能；但是，可实现单电源工作且对器件工作规格的影响很小。

ADAQ7980/ADAQ7988集成在外形与集成电路(IC)一样紧凑的关键元件中，这些元件常用于数据采集信号链设计中。μModule系列将元件选型、优化和布局等设计负担从设计人员转移到器件上，缩短了整体设计时间，减少了系统故障，最终加快了产品上市时间。

串行外设接口(SPI)兼容串行接口能够将多个器件以菊花链形式连结到单三线式总线上，并提供一个可选的繁忙指示。用户接口与1.8 V、2.5 V、3 V或5 V逻辑兼容。

这些器件的额定工作温度范围为−55°C至+125°C。

应用

• 自动测试设备(ATE)
• 电池供电仪器仪表
• 通信
• 数据采集
• 过程控制
• 医疗仪器

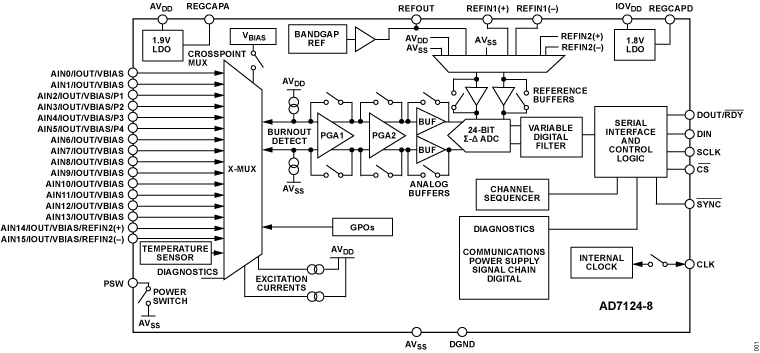

AD7124-8是一款适合高精度测量应用的低功耗、低噪声、完整模拟前端。 该器件内置一个低噪声24位Σ-Δ型ADC，可配置为提供8个差分输入或15个单端或伪差分输入。 片内低噪声级确保ADC中可直接输入小信号。

AD7124-8的主要优势之一是用户可灵活使用三种集成功率模式。 功耗、输出数据速率范围和均方根噪声可通过所选功率模式进行定制。 该器件还提供多个滤波器选项，确保为用户带来最大的灵活性。

当输出数据速率为25 SPS（单周期建立）时，AD7124-8可实现50 Hz和60 Hz同时抑制，且在较低输出数据速率下，可实现超过80 dB的抑制性能。

AD7124-8提供最高的信号链集成度。 该器件内置一个精密低噪声、低漂移内部带隙基准电压源，也可采用内部缓冲的外部差分基准电压。 其它主要集成特性包括可编程低漂移激励电流源、熔断电流和偏置电压产生器，利用偏置电压产生器可将某一通道的共模电压设置为AV_DD/2。低端功率开关允许用户在两次转换之间关断桥式传感器，从而保证系统具有绝对最小功耗。 该器件还允许用户采用内部时钟或外部时钟工作。

内置通道序列器可以同时使能多个通道，AD7124-8按顺序在各使能通道上执行转换，简化了与器件的通信。 多达16个通道可随时使能，这些通道具有模拟输入或诊断功能（比如电源检查或基准电压源检查）。 这一独特的特性允许诊断功能交替进行。 AD7124-8还支持各通道配置。 该器件支持八种配置或设置，每种配置包括增益、滤波器类型、输出数据速率、缓冲和基准电压源。 用户可在各通道上分配任何设置。

AD7124-8还集成了丰富的诊断功能，作为全面特性组合的一部分。 这些诊断功能包括循环冗余校验(CRC)、信号链检查和串行接口检查，从而提供更强大的解决方案。 这些诊断功能可减少执行诊断功能所需的外部元件，从而减少对电路板空间的需求，缩短设计时间并节省成本。 根据IEC 61508，典型应用的FMEDA SFF大于90%。

该器件采用2.7 V至3.6 V单模拟电源或1.8 V双电源工作。 数字电源范围为1.65 V至3.6 V。器件的额定温度范围为−40°C至+105°C。AD7124-8采用32引脚LFCSP封装。

请注意，在整篇数据手册中，多功能引脚（如 DOUT/RDY）由整个引脚名称或引脚的单个功能表示；例如RDY即表示仅与此功能相关。

• 温度测量
• 压力测量
• 工业过程控制
• 仪器仪表
• 智能发射器

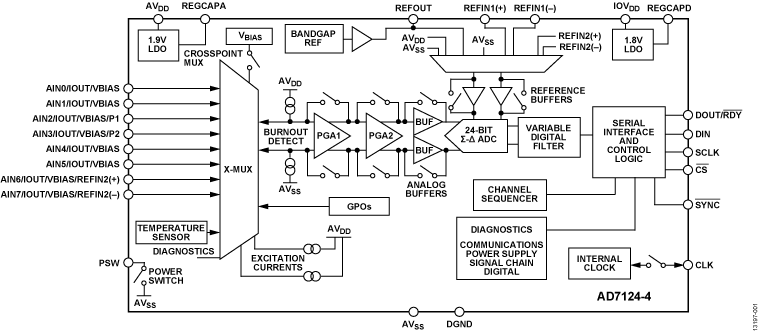

AD7124-4是一款适合高精度测量应用的低功耗、低噪声、完整模拟前端。该器件内置一个低噪声24位Σ-Δ型模数转换器(ADC)，可配置来提供4个差分输入或7个单端或伪差分输入。片内低噪声级确保ADC中可直接输入小信号。

AD7124-4的主要优势之一是用户可灵活使用三种集成功率模式。当前的功耗、输出数据速率范围和均方根噪声均可通过所选功率模式进行定制。该器件还提供多个滤波器选项，确保为用户带来最大的灵活性。

当输出数据速率为25 SPS（单周期建立）时，AD7124-4可实现50 Hz和60 Hz同时抑制，且在较低输出数据速率下，可实现超过80 dB的抑制性能。

AD7124-4提供最高的信号链集成度。该器件内置一个精密低噪声、低漂移内部带隙基准电压源，也可采用内部缓冲的外部差分基准电压。其他主要集成特性包括可编程低漂移激励电流源、开路测试电流控制和偏置电压发生器，后者可将某一通道的共模电压设置为AV_DD/2。低端功率开关支持用户在两次转换之间关断桥式传感器，确保系统功耗绝对最低。该器件还允许用户采用内部时钟或外部时钟工作。

内置通道序列器可以同时使能多个通道，AD7124-4按顺序在各使能通道上执行转换，简化了与器件的通信。多达16个通道可随时使能；这些通道具有模拟输入或诊断功能（比如电源检查或基准电压源检查）。这一独特的特性允许诊断和转换交替进行。缓冲和基准电压源。 用户可在各通道上分配任何设置。

AD7124-4还支持按通道配置。该器件支持8种配置或设置。每种配置包括增益、滤波器类型、输出数据速率、缓冲和基准电压源。用户可在各通道上分配任何设置。

AD7124-4还集成了丰富的诊断功能，作为全面特性组合的一部分。这些诊断功能包括循环冗余校验(CRC)、信号链检查和串行接口检查，从而提供更强大的解决方案。这些诊断功能可减少执行诊断功能所需的外部元件，从而减少对电路板空间的需求，缩短设计时间并节省成本。根据IEC 61508，典型应用的失效模式影响和诊断分析(FMEDA)表明安全失效比率(SFF)大于90%。

该器件采用2.7 V至3.6 V单模拟电源或1.8 V双电源工作。数字电源范围为1.65 V至3.6 V。器件的额定温度范围为−40°C至+105°C。AD7124-4采用32引脚LFCSP封装或24引脚TSSOP封装。

• 温度测量
• 压力测量
• 工业过程控制
• 仪器仪表
智能变送器
• 智能变送器

AD5593R集成8个可单独配置为DAC输出、ADC输入、数字输出或数字输入的I/O引脚。 I/O引脚配置为模拟输出时，由12位DAC驱动。 DAC输出范围为0 V至V_REF，或0 V至2 x V_REF。 I/O引脚配置为模拟输入时，通过模拟多路复用器连接至12位ADC。 ADC输入范围为0 V至V_REF，或0 V至2 × V_REF。 I/O引脚还可配置为通用数字输入或输出(GPIO)引脚。 通过I²C写/读操作访问GPIO寄存器，可置位或回读GPIO引脚状态。

AD5593R集成2.5V、20 ppm/°C基准电压源（默认关闭）和温度指示器（指示芯片温度）。 温度值回读为ADC读序列的一部分。

AD5593R采用2mm x 2mm WLCSP和16引脚3mm x 3mm LFCSP两种封装，工作温度范围为-40℃至+105℃。

应用

• 控制与监测
• 通用模拟和数字I/O

ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550器件均为高精度、低功耗、低噪声基准电压源，最大初始误差为±0.02%，并具有出色的温度稳定性和低输出噪声。

该系列基准电压源使用创新的内核拓扑结构来实现高精度，同时提供业界领先的温度稳定性和噪声性能。器件的低热致输出电压滞后和低长期输出电压漂移也提高了寿命和温度范围内的系统精度。

950 μA的最大工作电流和300 mV的最大低压差使该器件最适合便携式设备。

ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550系列基准电压源采用8引脚SOIC封装，可提供较宽的输出电压范围，所有器件的额定温度范围均为−40°C至+125°C扩展工业温度范围。ADR4525W提供8引脚SOIC封装，符合汽车应用标准。

应用

• 精密数据采集系统
• 高分辨率数据转换器
• 高精度测量器件
• 工业仪器仪表
• 医疗设备
• 汽车电池监控

ADA4522-1 / ADA4522-2 / ADA4522-4分别为单通道/双通道/四通道、零漂移、低噪声、低功耗、具有接地检测输入和轨到轨输出的运算放大器，并针对随时间、温度和电压条件变化的总精度进行了优化。这些器件具有宽工作电压和温度范围、高开环增益、极低直流和交流误差，因而非常适合在各种应用中放大极小的输入信号并精确再现较大的信号。

ADA4522-1 / ADA4522-2 / ADA4522-4在电源电压为5.0 V、30 V和55 V时具有额定性能。这些器件的工作电压范围为4.5 V至55 V，是采用5 V、10 V、12 V、30 V单端电源或更高单电源应用以及采用±2.5 V、±5 V和±15 V双电源应用的理想选择。ADA4522-1 / ADA4522-2 / ADA4522-4利用片内滤波实现较高的抗电磁干扰(EMI)能力。

ADA4522-1/ADA4522-2/ADA4522-4的额定温度范围为−40°C至+125°C扩展工业温度范围，采用8引脚MSOP和SOIC、14引脚SOIC和TSSOP封装。

• 电感、电容和电阻(LCR)计量仪/兆欧计前端放大器
• 称重传感器和桥式传感器
• 磁力天平
• 高精密分流检测
• 热电偶/电阻温度检测器(RTD)传感器
• 可编程逻辑控制器(PLC)输入和输出放大器
