继电保护（电力线路监控）

ADE1201¹ 是一款单通道可配置隔离式数字输入监控解决方案，适用于能源输送和分配应用。ADE1201 可通过串行端口接口 (SPI) 配置为对数字输入执行隔离式测量，该数字输入也称为二进制输入或接触输入。DOUT1 引脚上的 ADE1201 数字输出信号反映用户可配置信号调理后的输入信号状态。SPI 协议支持寻址，允许多达八个套件共享一个 4 线 SPI 端口。

ADE1201 应用电路接受 ±10 V 直流至 ±300 V 直流或 8 V rms 至 240 V rms 的宽输入电压范围。可编程湿电流和可靠应用电路使该套件满足严格的系统级电磁兼容性 (EMC) 要求。

ADE1201 包含一个 isoPower^® 集成隔离式 DC/DC 转换器，不再需要外部隔离式电源。iCoupler^® 芯片级变压器技术用于在数字输入监控器的高电压隔离端和低电压非隔离端之间隔离逻辑信号。利用此技术可创建包含数据和电源隔离功能并且外形尺寸小巧的设计。

集成式逐次逼近寄存器 (SAR) 模数转换器 (ADC) 和 1× 至 10× 的可编程增益放大器 (PGA) 可测量模拟输入。通过 SPI 端口可传输 ADC 波形以进行系统级诊断。

产品特色

1. 单通道可配置隔离式数字输入。
2. 单个硬件设计支持 24 V 至 300 V 系统。
3. 可靠的架构。
4. 支持系统级诊断。

应用

• 能源输送和分配

  • 多功能继电器保护
  • 变电站电池监控
  • 动力间或变电站联锁
  • 合并单元
  • 断路器状态指示
  • 远程终端设备
• 楼宇自动化

¹ 受美国专利号 2017/0250043 保护。其他专利正在申请中。

AD7616是一款16位DAS，支持对16个通道进行双路同步采样。AD7616采用5 V单电源供电，可以处理±10 V、±5 V和±2.5 V真双极性输入信号，同时每对通道均能以高达1 MSPS的吞吐速率和90.5 dB SNR采样。利用片内过采样模式可实现更高的SNR性能（过采样率(OSR)为2时，SNR为92 dB）。

输入箝位保护电路可以耐受高达±21 V的电压。无论以何种采样频率工作，AD7616的模拟输入阻抗均为1 MÙ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。

该器件均内置模拟输入箝位保护、一个双路16位电荷再分配SAR模数转换器(ADC)、一个灵活的数字滤波器、2.5 V基准电压源和基准电压缓冲器以及高速串行和并行接口。

AD7616兼容串行外设接口(SPI)/QSPI™/DSP/MICROWIRE

应用

• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统(DAS)

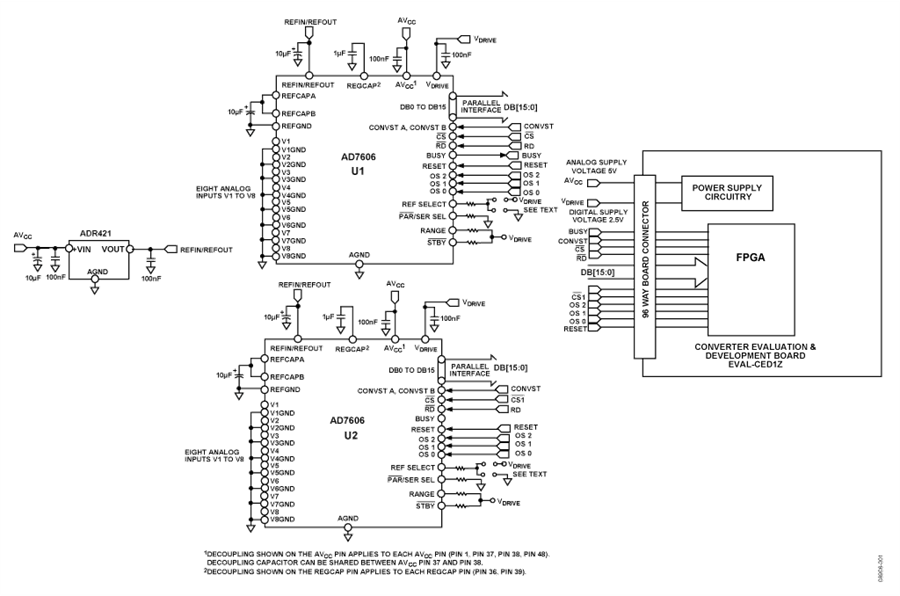

AD7606B 是一款 16 位同步采样模拟-数字数据采集系统 (DAS)，具有 8 个通道，每个通道包含模拟输入钳位保护、可编程增益放大器 (PGA)、低通滤波器、16 位逐次逼近寄存器 (SAR) 和模数转换器 (ADC)。AD7606B 还包含灵活的数字滤波器、低漂移、2.5 V 精密基准电压源和基准电压缓冲器，用于驱动 ADC 以及灵活的并行和串行接口。

AD7606B 采用 5 V 单电源供电，在所有通道以 800 kSPS 的吞吐量采样时，可提供 ±10 V、±5 V 和 ±2.5 V 的真正双极输入范围。输入钳位保护可承受高达 ±21 V 的电压。AD7606B 具有 5 MΩ 模拟输入阻抗，当输入信号断开并通过 10 kΩ 外部电阻器接地时，导致小于 20 LSB 的双极零代码。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极性电源）。对于吞吐率较低的应用，AD7606B 灵活数字滤波器可用于提高噪声性能。

在硬件模式下，AD7606B 与 AD7606 完全兼容。在软件模式下，可以使用以下高级功能：

• 附加的 ±2.5 V 模拟输入范围。
• 每通道可选模拟输入范围（±10 V、±5 V 和 ±2.5 V）。
• 附加的过采样 (OS) 选项，高达 OS × 256。
• 每通道系统相位、系统失调和系统增益校准。
• 模拟输入开路检测器。
• 诊断多路复用器。
• 监测功能（串行外设接口 (SPI) 无效读/写、循环冗余校验 (CRC)、过压和欠压事件、持续忙碌监视器和复位检测）。

请注意，在整个数据手册中，多功能引脚（例如 RD/SCLK 引脚）可能使用引脚全称或引脚的单一功能指代，例如 SCLK 引脚（当仅与该功能相关时）。

应用

• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统

ADuM141E¹是一种基于ADI公司iCoupler^®技术的四通道数字隔离器。这些隔离元件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，提供了优于光耦器件和其他集成耦合器等替代品的卓越性能。在5V操作下，最大传播延迟为13ns，脉冲宽度失真小于3ns。信道匹配在最大3.0 ns时非常紧密。

ADuM141E数据通道是独立的，有多种配置可供选择，耐压额定值为3.0 kV rms或3.75 kV rms（见订购指南）。该器件在两侧的电源电压范围为1.8V至5V的情况下工作，提供了与较低电压系统的兼容性，并实现了跨越隔离屏障的电压转换功能。

与其他光耦合器替代方案不同，在没有输入逻辑转换的情况下确保直流正确性。有两种不同的故障保护选项，当输入电源未被应用或输入被禁用时，输出转换到预定状态。ADuM140E1/ADuM141E1/ADuM14 2E1与ADuM1400/ADuM1401/ADuM1402引脚兼容。

应用

• 通用多通道隔离
• SPI接口/数据转换器隔离
• 工业现场总线隔离

¹受美国专利5952849保护；6,873,065; 6,903,578; 以及7075329。其他专利正在申请中。
