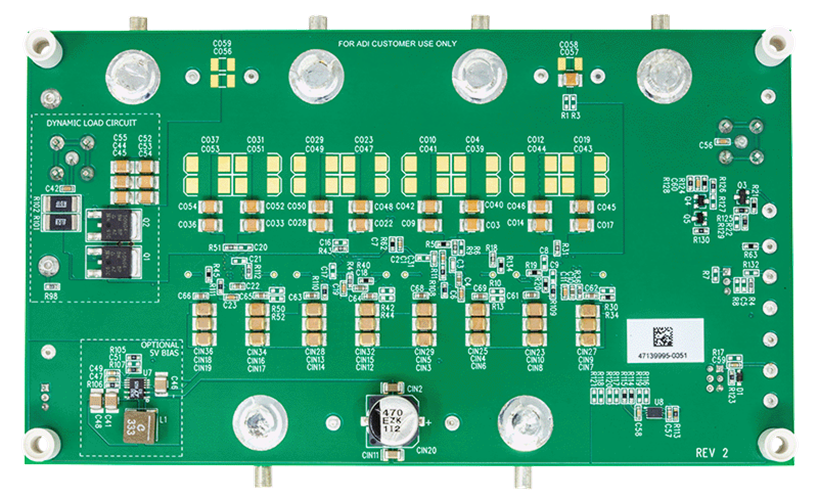

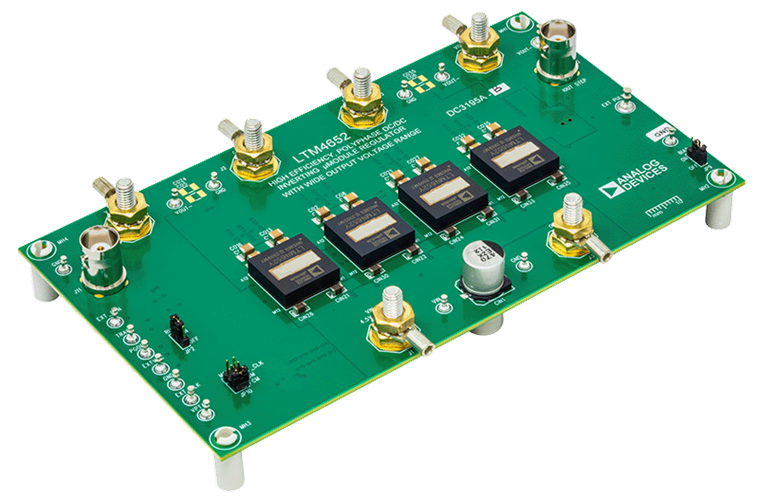

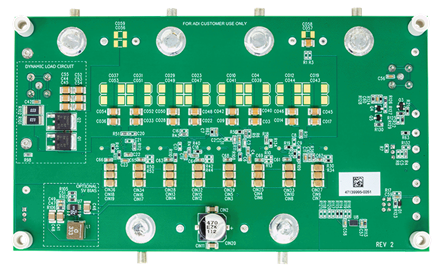

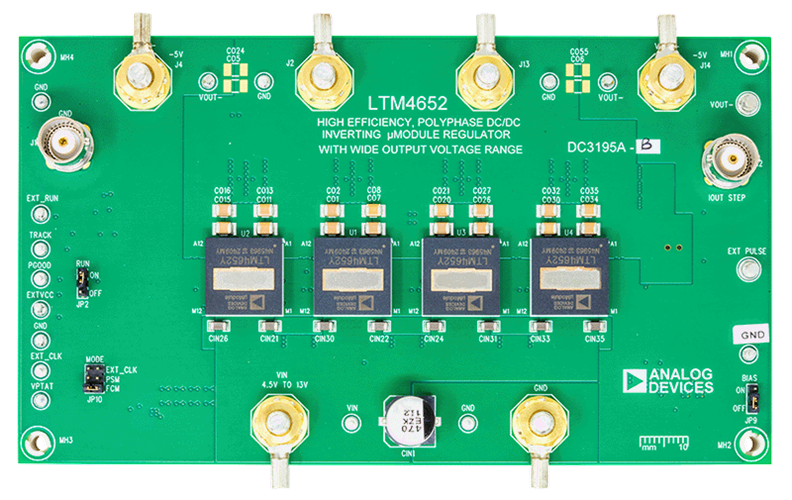

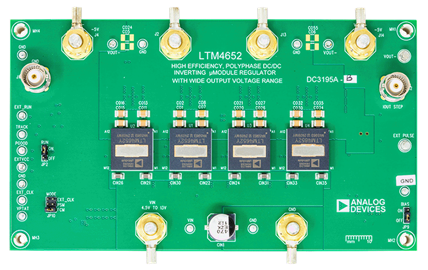

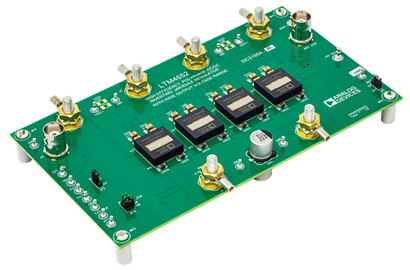

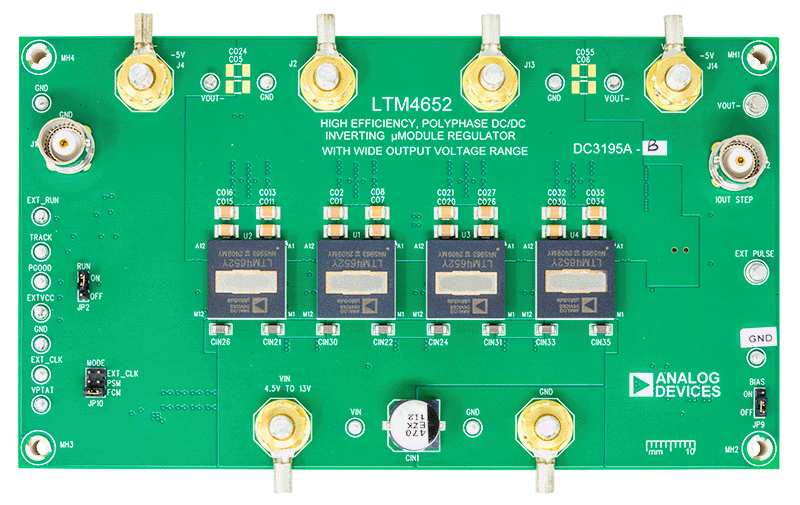

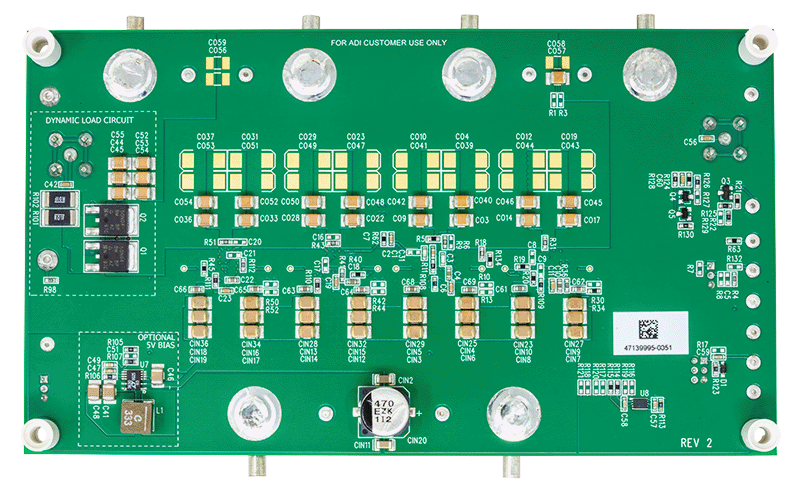

DC3195A-B

製品概要

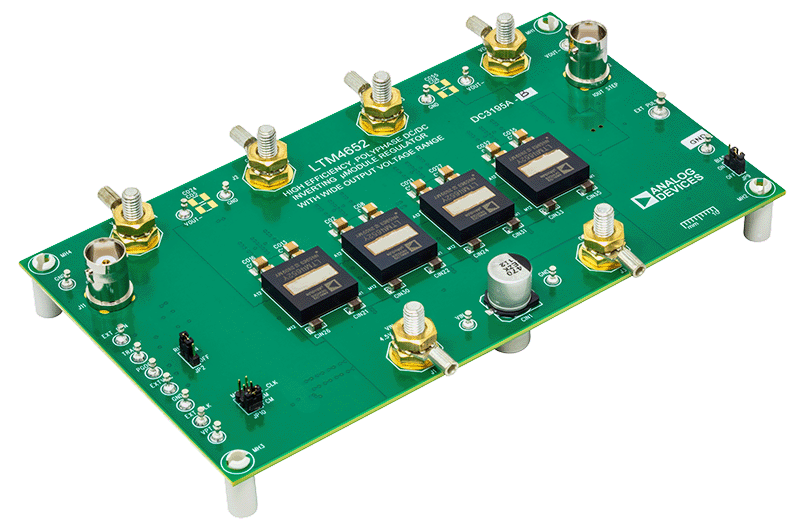

DC3195A-B評価用ボードには、LTM^®4652 μModule^®（マイクロモジュール）レギュレータが搭載されています。これは、双方向±128Aの負荷電流を供給可能なクワッド多相シングル–5V出力として構成されています。入力電圧範囲は4.5V～13Vです。この反転出力評価用ボードの場合、最大のV_IN + |V_OUT|が18Vを超えてはなりません。特定のV_IN、V_OUT、周波数および熱条件ではディレーティングが必要です。

DC3195A-B評価用ボードは、出力負荷電流をソースまたはシンクするように設定できます。図2および図3は、それぞれの条件に対応するハードウェア・テスト用セットアップの図を示しています。この評価用ボードは、9_VINと–5V_OUTの動作条件下で、780kHzのデフォルト周波数を使用する想定で最適化されています。LTM4652の電流モード・アーキテクチャは、ピーク電流モード制御です。この評価用ボードは、デフォルトでは連続電流モード（CCM）で動作しますが、軽負荷時の効率を最適化するためにパルススキッピング・モード（PSM）に変更することもできます。

LTM4652は熱強化型144ピン（16mm × 16mm × 4.92mm）BGAパッケージを採用しています。オンボード回路を通じて、温度検出オプションを利用できます。

LTM4652は、ヒートシンク機能として使用できるように、電気的な接続のない露出した金属を上面に採用しています。

LTM4652の反転構成は、非反転構成の場合と比べて最大電流制限が異なります（詳細については、DN1021 を参照してください）。LTM4652 のデータシートには、このデバイスの詳細説明が記載されています。DC3195A-B評価用ボードを使用する前、またはハードウェアの変更を行う前に、このデータシートと本ユーザ・ガイドを必ず参照してください。
