DC2686A

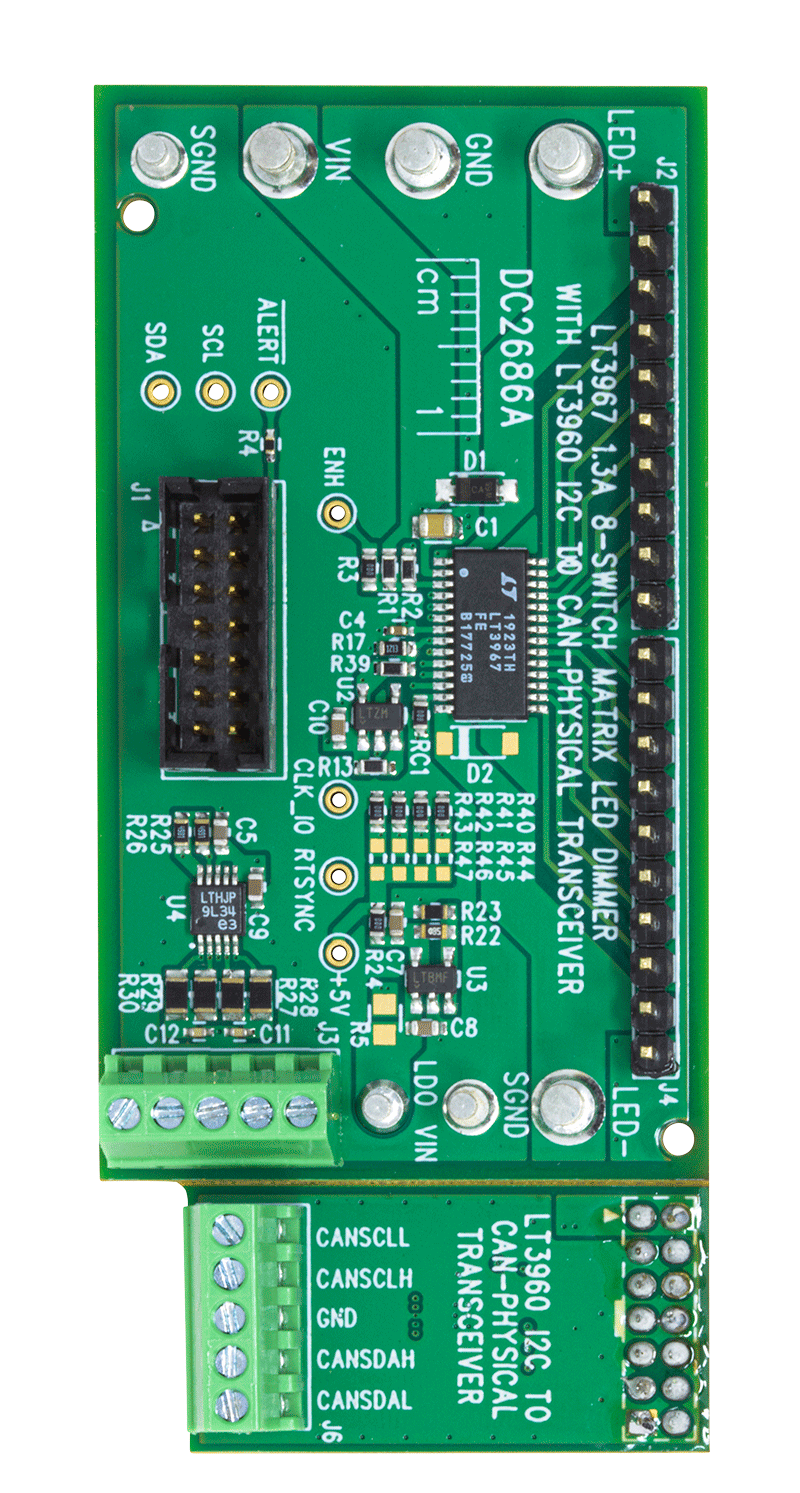

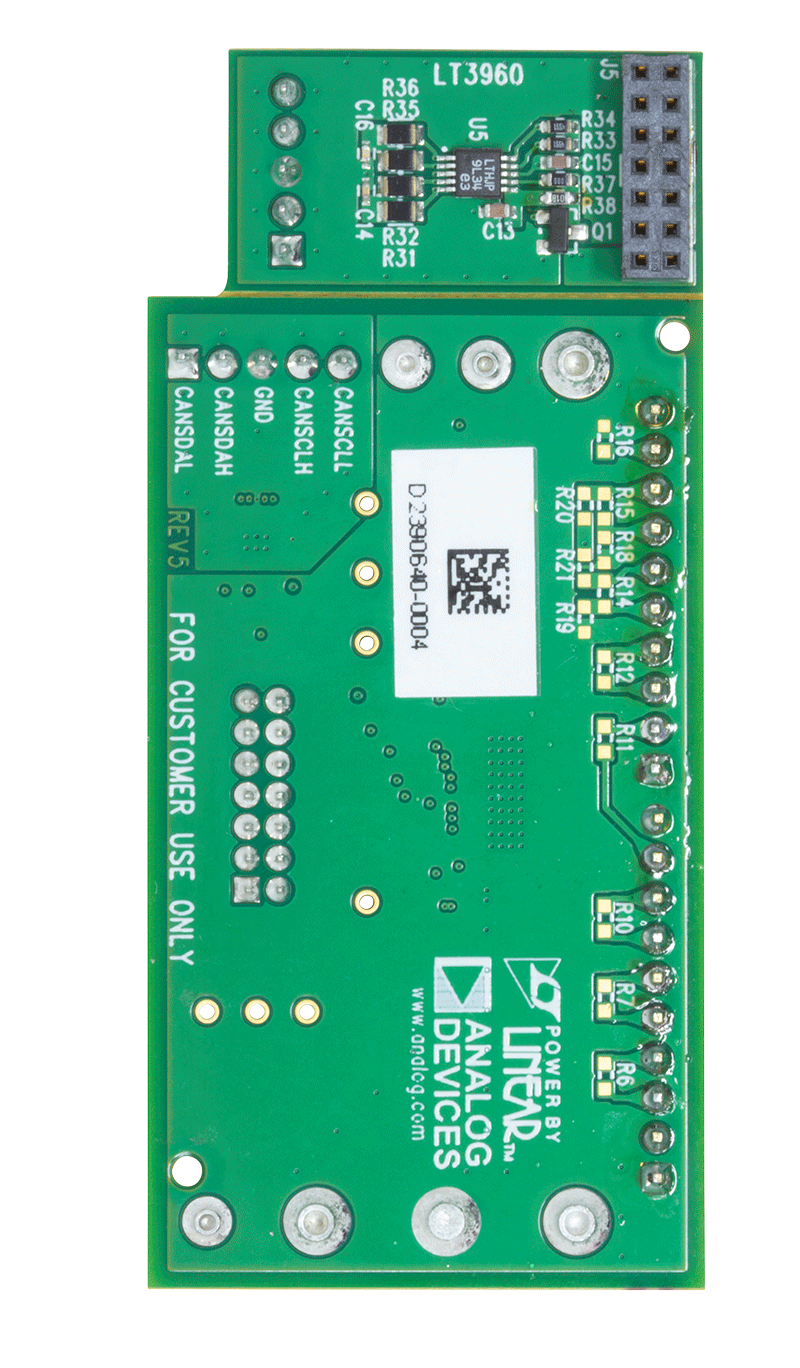

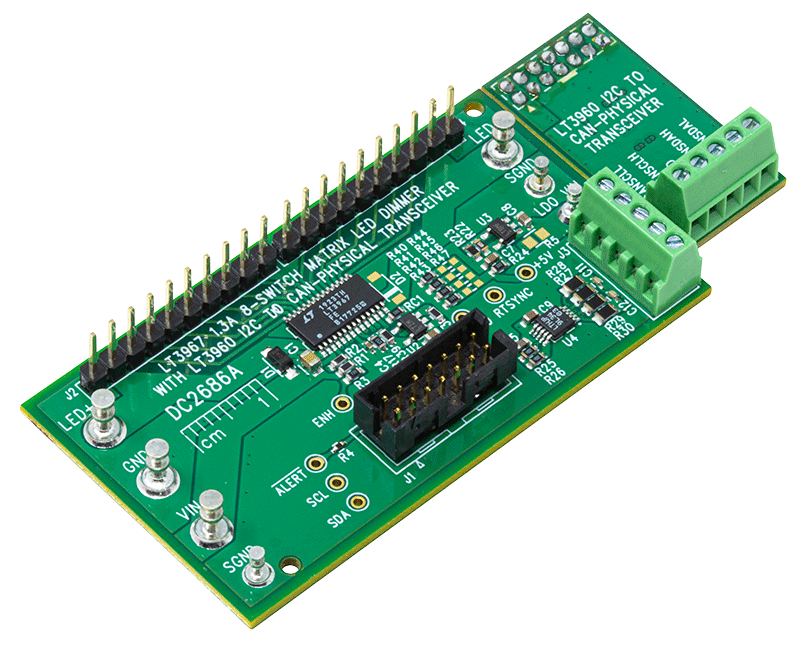

製品概要

デモ回路2686Aは、LT3967およびLT3960を採用したI²Cを搭載している、CAN物理層トランシーバーを備えた、1.3Aの8スイッチ・マトリクスLED調光システムです。このデモ回路では、LEDストリングとLEDドライバ・デモ回路を直接接続することにより、LEDの8つのチャンネルを個別に調光制御できます。Linduino^® Oneデモ回路はボードとの接続に使われ、2通りの接続方法を選択できます。

1. Linduino Oneデモ回路をQuikEval^™リボン・ケーブルと直接接続する。
2. LT3960ブレークオフ・ボードを使用してI²Cマスタ・デバイスを接続します。ただしその際、2本のツイストペア線を経由してメインPCB上のLT3969にデータを渡します。

LT3967マトリクス調光回路は、個別制御された定格1.3AのフローティングNMOSスイッチ・チャンネル8個を備えており、デバイス1つあたり最大56VのLEDをサポートします。LT3967のチャンネルは、直列接続または非直列接続用に構成できます。追加のDC2686Aデモ回路を直列接続して、LEDの数を増やしたり、並列接続して、より大きい電流値で動作させたりすることができます。I²Cスレーブ・アドレスとデフォルトのスタートアップ状態は、いずれも抵抗を使用して構成します。DC2686Aのデフォルト設定では、I²Cアドレスが「0000」（LEDをすべてオフ）に設定されています。詳細については、LT3967のデータシートを参照してください。

LT3960 I²C-to-CAN物理トランシーバーは、ツイストペア接続を介した差動伝送を行うためのCAN物理層を使用して、過酷でノイズの多い環境でも最高400kbpsでのI²Cデータ送受信を実現します。SDAおよびSCLデータ・ラインの両方を差動信号に変換して、バスに接続されたデバイス間で共有します。こうすることで、LT3960トランシーバー・ボードを搭載したI²Cソース、LT3967メインPCB、LEDドライバを物理的に分離します。

このデモ回路は、簡単に構成でき、互換性のある低出力容量LEDドライバやLEDストリングとの接続も簡単に実行できるよう設計されています。降圧LEDドライバやフローティング降圧モードLEDドライバへの直接接続も、簡単に実行できます。直列マトリクス調光器を使用して、LEDの数を12個または16個に増やした、より高度な設定も実現できます。詳細については、ファクトリー・アプリケーションを参照してください。analog.comでも、詳細情報をご紹介しています。

LT3967およびLT3960のデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。このデータシートは、デモ回路DC2686A用デモ・マニュアルと併せて参照してください。LT3967EFEは、熱強化型の28ピンTSSOPパッケージで組み立てられています。LT3960EMSEは10ピンMSOPパッケージで組み立てられています。
