MAXQ7667

16ビット、RISC、マイクロコントローラベース、超音波距離測定システム

すべて表示 showmore-icon

車載ボディエレクトロニクスおよび産業アプリケーションの超音波センサ用、超低コスト、完全ソリューション

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$12.50
特長
  • スマートアナログペリフェラル
    • 専用の超音波バーストジェネレータ
    • エコー受信経路(LNA、シグマ-デルタADCを含む)
    • 5チャネル、12ビットSAR ADC:250kspsサンプリングレート
    • ADC用バンドギャップ電圧リファレンス内蔵(外部電圧リファレンスにも対応)
  • タイマー/ディジタルI/Oペリフェラル
  • 高性能、低電力、16ビットRISCコア
  • プログラムおよびデータメモリ
  • 水晶/クロックモジュール
  • シングルクロックサイクル、48ビットアキュムレータ内蔵16 x 16ハ―ドウェア乗算器
  • パワーマネジメントモジュール
  • JTAGインタフェース
  • ユニバーサル非同期レシーバ-トランスミッタ(UART)
  • ローカルインターコネクトネットワーク(LIN)
製品概要
show more Icon

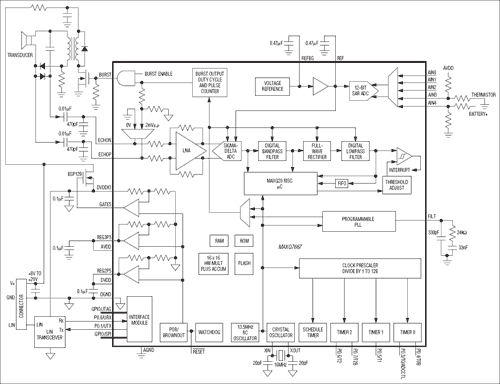

スマートシステムオンチップ(SoC)のMAXQ7667は、飛行時間型の超音波距離測定ソリューションを提供します。このデバイスは、弱入力信号または多目標識別による長距離測定を含むアプリケーション用に最適化されています。MAXQ7667は、柔軟なエレクトロニクスを環境や目標の状態変化に即応して各機能を最適化するために必要なインテリジェンスと組み合わせることによって、高い信号対ノイズ比(SNR)を達成しています。

内蔵のバースト信号ジェネレータとエコー受信部品が、25kHz~100kHzの間で超音波信号を処理します。エコー受信部品は、可変利得ローノイズアンプ(LNA)、受信エコー信号をディジタル化するための16ビットシグマ-デルタADC、およびディジタル信号処理(DSP)を内蔵しています。DSPは、帯域通過フィルタによってノイズを制限し、復調とローパスフィルタ処理を通じてエコーエンベロープを作成します。入力基準ノイズは低い0.7µVRMSです。設定可能な位相ロックループ(PLL)周波数シンセサイザが、リファレンス周波数をバーストジェネレータに供給し、クロックをエコーレシーバのディジタルフィルタに供給します。内蔵の16ビットMAXQ20マイクロコントローラ(µC)が、上述のすべての機能を制御します。

µCは、全温度範囲において各送信のバースト周波数および受信周波数を最適化します。MAXQ7667は、エコー信号を監視して、送受信パラメータをアクティブに変更して最適な結果を得ることによって、スマート検出を達成します。ディジタルフィルタリングとバースト合成は、CPUの操作介入が不要です。これによって、すべてのCPU電力がエコー最適化、通信、診断、および追加の信号処理に使用可能になります。

MAXQ7667は、+5V、+3.3V、および+2.5Vの3つの異なる電源電圧で動作します。3つの外部電源が使用可能でない場合は、2つの内蔵リニアレギュレータが、+5Vの単一電源での動作を可能にします。あるいは、MAXQ7667は、外部パストランジスタを制御することができるため、外付け部品の耐圧に応じて、+8V~+65V以上の単一電源電圧での動作が可能です。このデバイスは、48ピンLQFPパッケージで提供され、-40℃~+125℃での動作が保証されています。

注:設計者はこの製品の全機能を十分に利用するために以下の資料を備える必要があります。データシートには、端子説明、機能の概要、および電気的仕様が記載されています。正誤表には公表された仕様とは異なる内容が記載されています。ユーザガイドは製品の特長および動作についての詳しい情報を提供しています。

アプリケーション

  • オートメーション
  • 駐車
  • ハンドヘルド機器
  • 産業用プロセッシング
  • 自動車セキュリティ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$12.50

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAXQ7667AACM+
  • HTML
  • HTML
MAXQ7667AACM+T
  • HTML
  • HTML
MAXQ7667AACM/V+
  • HTML
  • HTML
MAXQ7667AACM/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 3, 2021

- 2218E

ASSEMBLY

MAXQ7667AACM+

製造中

MAXQ7667AACM/V+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 3, 2021

- 2218E

arrow down

ASSEMBLY

MAXQ7667AACM+

製造中

MAXQ7667AACM/V+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAXQ7667EVKIT

MAXQ7667の評価キット

zoom

MAXQ7667EVKIT

MAXQ7667の評価キット

MAXQ7667の評価キット

機能と利点

  • Windows XP、Windows Vista、およびWindows 7対応ソフトウェア
  • USB-PC接続(ケーブル同梱)
  • USB駆動(外部電源不要)
  • USB経由のリアルタイムデータ収集

製品の詳細

MAXQ7667の評価キット(EVキット)は、MAXQ7667によって距離測定を実証します。

このEVキットには、USBケーブル経由の距離測定データ収集のためのWindows XP®、Windows Vista®、およびWindows® 7対応ソフトウェアが含まれています。

アプリケーション

  • オートメーション
  • 駐車
  • ハンドヘルド機器
  • 産業用プロセッシング
  • 自動車セキュリティ
