MAX9867

超低電力、ステレオオーディオコーデック

すべて表示 showmore-icon

補助バッテリ測定ADCおよびコンデンサレスヘッドフォンアンプを内蔵した超低電力、ステレオオーディオコーデック

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.4)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$1.25
特長
  • 単一電源動作：1.8V
  • 再生消費電力：6.7mW
  • 90dBステレオDAC：8kHz ≤ fS ≤ 48kHz
  • 85dBステレオADC：8kHz ≤ fS ≤ 48kHz
  • バッテリ測定補助ADC
  • 10MHz～60MHzのマスタークロックをサポート
  • ステレオディジタルマイクロフォン入力をサポート
  • ステレオアナログ差動マイクロフォン入力
  • ステレオヘッドフォンアンプ：差動、シングルエンド、またはコンデンサレス
  • ステレオライン入力
  • 音声帯域フィルタの阻止帯域減衰：70dB以上
  • ディジタルインタフェース電源電圧：1.65V～3.6V
  • I²S/TDM対応ディジタルオーディオバス
  • 30ピンWLPパッケージ(2.2mm x 2.7mm、ピッチ0.4mm)
製品概要
show more Icon

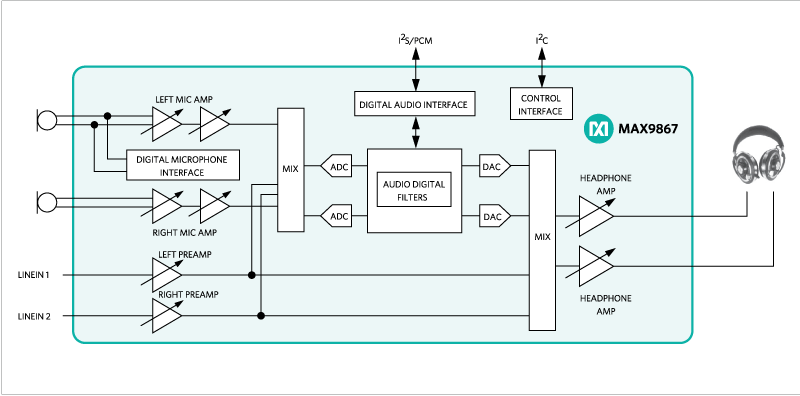

MAX9867は、携帯電話やポータブルゲームコンソールなどのポータブル民生機器用に設計された超低電力ステレオオーディオコーデックです。

このデバイスは、アナログまたはディジタルマイクロフォンに接続可能なステレオ差動マイクロフォン入力を備えています。シングルエンドライン入力は、構成可能なプリアンプによって、録音の場合はADCに送信し、再生の場合はヘッドフォンアンプに直接経路設定することができます。補助ADC経路を使用して、あらゆるDC電圧を追跡することができます。

このステレオヘッドフォンアンプは、差動、シングルエンド、およびコンデンサレス出力構成をサポートしています。コンデンサレス出力構成を使用した場合、このデバイスは10mWを32Ωヘッドフォンに出力することができます。包括的なクリック/ポップ抑制回路が、ボリューム変更、およびスタートアップ/シャットダウン時の可聴クリック/ポップを抑制します。

マキシム独自のディジタル回路を利用し、このデバイスは使用可能な10MHz～60MHzのシステムクロックを受け入れることができます。このアーキテクチャは、外部PLLおよび複数の水晶発振器を不要にします。ステレオADCおよびDAC経路は、ユーザー構成可能な音声帯域またはオーディオ帯域ディジタルフィルタを提供します。音声帯域フィルタは、GSMパケット周波数での特別な減衰とfS/2での70dB以上の阻止帯域減衰を提供します。

MAX9867は、1.8Vの単一電源で動作し、1.65V～3.6Vのロジックレベルをサポートします。I²C 2線式シリアルインタフェースが、ボリュームレベル、信号ミキシング、および一般的な動作モードの制御を提供します。

MAX9867は、2.2mm x 2.7mm、ボールピッチ0.4mmの小型WLPパッケージで提供されます。また、5mm x 5mmの32ピンTQFNパッケージでも提供されます。

ソフトウェアドライバの請求(English only)

アプリケーション

  • 携帯電話
  • ポータブルゲーム機器
  • ポータブルマルチメディアプレーヤー
  • ポータブルナビゲーションデバイス
  • ワイヤレスヘッドセット
Show More Arrow image
file データシートを表示 (Rev.4)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$1.25
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX9867

資料

11
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 信頼性データ
  • 技術記事
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 12/13/2021
English

MAX9867: Ultra-Low Power Stereo Audio Codec Data Sheet (Rev.4)

PDFファイルを開く

redirect
2.00M
download

PDFをダウンロード

PDF Vector

PDF

更新 01/10/2011
中国語

MAX9867: 低功耗、立体声音频编解码器 Data Sheet (Rev.2)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX9867 Reliability Data redirect icon

45.46K

download

PDFをダウンロード

技術記事

8

PDF Vector

HTML

更新 05/10/2010
English
Introduction to Ventilators and Ventilation Rate Measurements redirect icon

PDF Vector

HTML

更新 11/24/2010
日本語
人工呼吸器と換気率測定入門 redirect icon

PDF Vector

HTML

更新 05/10/2010
English
Introduction to Digital Stethoscopes and Electrical Component Selection Criteria redirect icon

PDF Vector

HTML

更新 05/10/2010
English
Introduction to Hearing Aids and Important Design Considerations redirect icon

PDF Vector

HTML

更新 11/16/2010
中国語
数字听诊器及电子器件选型准则 redirect icon

PDF Vector

HTML

更新 09/06/2010
中国語
助听器介绍及其设计要点 redirect icon

PDF Vector

HTML

更新 11/26/2010
日本語
ディジタル聴診器の紹介と電気部品を選択する上での基準 redirect icon

PDF Vector

HTML

更新 11/24/2010
日本語
補聴器の紹介と設計上の重要な検討事項 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9867ETJ+ 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9867ETJ+G3U 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9867ETJ+T 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9867ETJ+TG3U 32-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9867EWV+ 30-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9867EWV+T 30-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX9867ETJ+

製造中

MAX9867ETJ+T

製造中

pdf

pcn_1612

external-icon

1 7, 2014

- 1363

ASSEMBLY

MAX9867ETJ+

製造中

MAX9867ETJ+T

製造中

pdf

pcn_1363

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX9867ETJ+

製造中

MAX9867ETJ+T

製造中

pdf

pcn_1612

external-icon
1 7, 2014

- 1363

arrow down

ASSEMBLY

MAX9867ETJ+

製造中

MAX9867ETJ+T

製造中

pdf

pcn_1363

external-icon

評価用キット 1

MAX9867EVKIT

MAX9867の評価キット

zoom

MAX9867EVKIT

MAX9867の評価キット

download icon

ダウンロード

 print icon

印刷
MAX9867EVKIT
MAX9867の評価キット

機能と利点

  • USB-PC接続(ケーブル同梱)
  • USB駆動(外部電源不要)
  • 12.288MHzおよび13MHzクロック発振器内蔵
  • ディジタルオーディオインタフェーストランシーバ内蔵
  • 光ファイバトランスミッタおよびレシーバモジュール内蔵
  • MAX9867のI²Cおよびディジタルオーディオインタフェースとのダイレクト通信用のアイソレーションヘッダ
  • 実証済みPCBレイアウト
  • Windows 2000、Windows XP、およびWindows Vista (32ビット)対応のソフトウェア
今すぐ購入 詳細を表示

製品の詳細

MAX9867の評価キット(EVキット)は、MAX9867の評価ボードとソフトウェアで構成されます。このEVキットは、低電力ステレオオーディオコーデックのMAX9867を評価する完全実装および試験済み回路基板です。このEVキットは、Sony/Philipsディジタルインタフェース(S/PDIF)フォーマットのディジタルオーディオデータの送受信用に設計され、オプションとして、汎用ディジタルオーディオまたはI²S対応信号を使用して通信するように構成することもできます。

このEVキットは、アナログオーディオ入力信号用の2つのRCAジャック、およびアナログオーディオ出力信号用の2つの3.5mmヘッドフォンジャックを備えています。このEVキットは、ディジタルオーディオ入出力用の光ファイバ送受信モジュールも備えています。

このEVキットは、Windows® 2000、Windows XP®、およびWindows Vista®対応のソフトウェアも備えており、MAX9867の各機能を実行するためのグラフィカルユーザインタフェース(GUI)を提供します。このEVキットは、USBケーブル(A-mini B)を介してPCに接続されます。

アプリケーション

  • 携帯電話
  • ポータブルゲーム機器
  • ポータブルマルチメディアプレーヤー
  • ポータブルナビゲーションデバイス
  • ワイヤレスヘッドセット

評価用キット1

MAX9867EVKIT

MAX9867の評価キット
