MAX98091

超低電力ステレオオーディオコーデック

すべて表示 showmore-icon

ポータブルアプリケーション用、超低消費電力および小型実装面積の高性能オーディオコーデック

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.15
特長
  • HPへのダイナミックレンジ102dBのステレオDAC
  • ステレオ再生時消費電力:4.1mW
  • ダイナミックレンジ99dBのステレオADC
  • ステレオ録音時消費電力:4.5mW
  • 3つのステレオシングルエンド/差動アナログマイクロフォン/ライン入力
  • 2つのPDMデジタルマイクロフォン入力
  • マスタークロック周波数:256 x fS~60MHz
  • I²S/LJ/RJ/TDMデジタルオーディオインタフェース
  • FlexSound技術信号処理
    • 録音経路のバイクワッドフィルタ
    • 再生経路の7バンドパラメトリックEQ
    • 再生経路の自動レベル制御
    • デジタルフィルタおよびゲイン/レベル制御
  • 低EMIステレオD級スピーカアンプ
    • 3.2W/チャネル(RL = 4Ω、VSPKVDD = 5V)
    • 1.8W/チャネル(RL = 8Ω、VSPKVDD = 5V)
  • DirectDriveステレオH級ヘッドフォンアンプジャック検出および識別
  • 差動レシーバアンプ/ステレオライン出力
  • 強力なクリック/ポップ低減回路
  • RF耐性を備えたアナログ入力および出力
  • 設定可能なマイクロフォンバイアス
  • I²C制御インタフェース
  • 56ピン0.4mm WLPおよび48ピン6mm x 6mm x 0.75mm TQFNパッケージ
製品概要
show more Icon

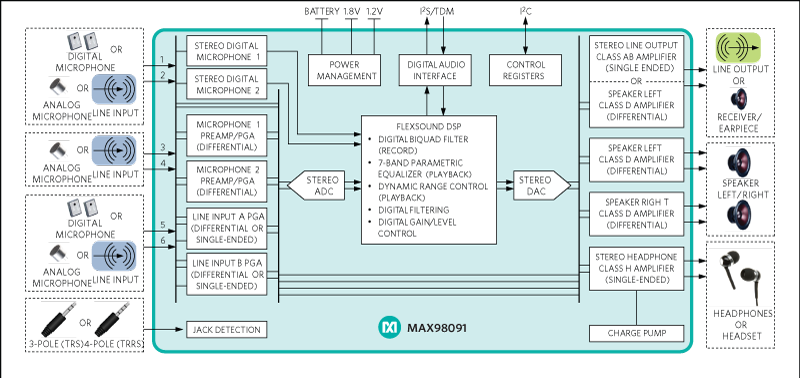

MAX98091は全機能内蔵のオーディオコーデックで、高性能、超低消費電力、および小型実装面積によってポータブルアプリケーションに最適です。

このデバイスは非常にフレキシブルな入力構成を備え、6つの入力端子をアナログまたはデジタルマイクロフォン入力、差動またはシングルエンドライン入力、またはフルスケール直接差動入力として設定可能です。アナログ入力は、録音経路のADCまたは直接任意のアナログ出力ミキサに接続することができます。

このデバイスは、256 x fSまたは10MHz~60MHzのマスタークロック周波数を許容します。デジタルオーディオインタフェースは、マスターまたはスレーブモード動作、8kHz~96kHzのサンプルレート、およびI²S、左詰め/右詰め、TDMなどの標準PCM形式をサポートしています。

録音/再生経路は、FlexSound®技術のDSPを備えています。これには、デジタルゲイン/フィルタ、バイクワッドフィルタ(録音)、ダイナミックレンジ制御(再生)、および周波数応答の最適化によってスピーカの性能を向上させることが可能な7バンドパラメトリックイコライザ(再生)が含まれています。

ステレオD級スピーカアンプは効率的な増幅を提供し、低電磁放射が特長で、フィルタレス動作に対応し、4Ωと8Ωの両方の負荷を駆動可能です。DirectDrive®ステレオH級ヘッドフォンアンプはグランド基準の出力を提供するため、大型のDCブロッキングコンデンサが不要です。このデバイスは、ステレオシングルエンドライン出力として再構成可能な差動レシーバ(イヤホン)アンプも内蔵しています。

アプリケーション

  • スマートフォン
  • タブレット

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.15

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX98091ETM+
  • HTML
  • HTML
MAX98091ETM+T
  • HTML
  • HTML
MAX98091EWN+
  • HTML
  • HTML
MAX98091EWN+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX98091EWN+T

製造中

12 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX98091EWN+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX98091EWN+T

製造中

12 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX98091EWN+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX98091EVKIT#TQFN

MAX98091 (TQFN)の評価キット

zoom

MAX98091EVKIT#TQFN

MAX98091 (TQFN)の評価キット

MAX98091 (TQFN)の評価キット

機能と利点

  • 単一電源動作:2.8V~5.5V
  • USB-I2Cインタフェース搭載
  • USB-I2Sコンバータ搭載
  • S/PDIFトランシーバ搭載
  • クロックソース搭載
  • デジタルマイクロフォン搭載
  • Windows XP、Windows 7、およびWindows 8対応ソフトウェア
  • 完全実装および試験済み

製品の詳細

MAX98091の評価キット(EVキット)は、オーディオコーデックのMAX98091を評価する完全実装および試験済み回路基板です。MAX98091は、イヤホンアンプ、ステレオD級アンプ、ステレオDirectDrive®ヘッドフォンアンプ、およびデジタル信号処理を備えた集積化オーディオコーデックです。

広範なオーディオソースとの容易な接続を可能にするため、このEVキットにはUSBとS/PDIFの両方のデータをI2Sデータに変換するオーディオデバイスが実装されています。このEVキットは、MAXQ2000マイクロコントローラも搭載しており、ボード上のI2CおよびSPI対応デバイスとのI2CおよびSPI通信が可能です。簡素で直観的なグラフィカルユーザーインタフェース(GUI)は、Windows XP®、Windows 7、またはWindows 8対応ソフトウェアを実行するWindows® OSを介してEVキットとの通信を提供します。

アプリケーション

  • スマートフォン
  • タブレット

MAX98091EVKIT

MAX98091の評価キット

zoom

MAX98091EVKIT

MAX98091の評価キット

MAX98091の評価キット

機能と利点

  • 単一電源動作:2.8V~5.5V
  • USB-I2Cインタフェース搭載
  • USB-I2Sコンバータ搭載
  • デジタルマイクロフォン搭載
  • Windows XP、Windows 7、およびWindows 8対応ソフトウェア
  • 完全実装および試験済み

製品の詳細

MAX98091の評価キット(EVキット)は、オーディオコーデックのMAX98091を評価する完全実装および試験済みの回路基板です。MAX98091は、イヤホンアンプ、ステレオD級アンプ、ステレオDirectDrive®ヘッドフォンアンプ、およびデジタル信号処理を備えた集積化オーディオコーデックです。

広範なオーディオソースとの容易な接続を可能にするため、このEVキットはUSBおよびS/PDIFの両方のデータをI2Sデータに変換するオーディオデバイスを内蔵しています。また、このEVキットは、MAXQ2000マイクロコントローラも搭載しており、ボード上のI2CおよびSPI対応デバイスとのI2CおよびSPI通信が可能です。簡素で直観的なグラフィカルユーザーインタフェース(GUI)は、Windows XP®、Windows 7、またはWindows 8対応ソフトウェアを実行し、Windows® OSを介してEVキットとの通信を提供します。

アプリケーション

  • スマートフォン
  • タブレット
