MAX9391

「あらゆる信号」からLVDSへのデュアル2 x 2クロスポイントスイッチ

任意-LVDS、デュアル、2 x 2クロスポイントスイッチが、1.50GHzの最大動作周波数を保証

データシート (Rev. 2)

Viewing:

製品情報

250mVの差動出力スイング付1.5GHz動作
ランダムジッタ：2ps_(RMS) (max)
150mV差動入力保証のAC規格
信号入力はあらゆる差動信号規格に対応
クロックまたは高速データ用のLVDS出力
ハイレベル入力フェイルセーフ検出(MAX9390)
ローレベル入力フェイルセーフ検出(MAX9391)
電源電圧範囲：3.0V～3.6V
LVCMOS/LVTTLロジック入力により信号ルーティングを制御

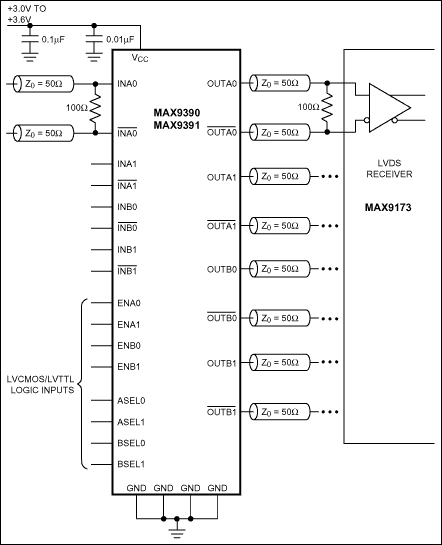

MAX9390/MAX9391はデュアル2 x 2クロスポイントスイッチで、高速、低電力、低ノイズの信号分配を行います。MAX9390/MAX9391は、2組の差動入力ペアの１つを一方または両方の低電圧差動信号(LVDS)出力に各チャネルごとに多重化します。独立したイネーブル入力によって、各差動出力ペアがオンまたはオフになります。

4つのLVCMOS/LVTTLロジック入力(1チャネル当たり2つ)により、入力と出力間の内部接続が制御されます。このフレキシビリティによって、以下の構成が可能となります。すなわち、2 x 2クロスポイントスイッチ、2:1マルチプレクサ、1:2スプリッタ、またはデュアルリピータの構成です。このため、MAX9390/MAX9391は、耐障害性システムの保護スイッチング、診断用ループバックスイッチング、クロック/データ分配用ファンアウトバッファ、および信号再生に最適です。

フェイルセーフ回路によって、未入力の場合やコモンモード電圧が指定範囲を超えた場合に、出力は差動ロー状態になります。MAX9390は、LVDS、HSTL、およびその他のGNDリファレンス差動入力用のハイレベル入力フェイルセーフ検出を提供します。MAX9391は、LVPECL、CML、およびその他のV_CCリファレンス差動入力用のローレベル入力フェイルセーフ検出を提供します。

82ps_(P-P) (max)の超低擬似ランダムビットシーケンス(PRBS)ジッタによって、タイミングエラーで影響を受ける高速リンク、特にクロック/データリカバリやシリアライザ/デシリアライザを内蔵するリンクで高信頼性通信が実現します。高速スイッチング性能によって、1.5GHz動作と65ps (max)以下のチャネル間スキューが保証されます。

LVDS入力および出力は、TIA/EIA-644 LVDS規格対応です。LVDS出力は、100Ωの負荷を駆動します。MAX9390/MAX9391は32ピンTQFPパッケージで提供され、-40℃～+85℃の拡張温度範囲で動作します。

フロースルーピン配置のMAX9392/MAX9393も参照してください。

アプリケーション

電話局バックプレーンクロック分配
DSLAM
フォルトトレラントシステム
高速テレコム/データ通信機器
保護スイッチング

ドキュメント

データシート 2

MAX9390-MAX9391: Anything-to-LVDS Dual 2 x 2 Crosspoint Switches Data Sheet (Rev.2) 06/05/2007

MAX9390-MAX9391_jp: 「あらゆる信号」からLVDSへのデュアル2 x 2クロスポイントスイッチ Data Sheet (Rev.2) 08/20/2008

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX9390およびMAX9391の評価キット

今すぐ購入詳細を表示

機能と利点

単一電源動作：3V～3.6V
1.5GHzの動作
100Ωの制御された差動信号トレース
各種媒体による試験に対応
- 差動プローブ
- ツイストペア回線
- SMAコネクタ付き同軸ケーブル
表面実装部品
完全実装および試験済み

製品詳細

MAX9390の評価キット(EVキット)は、1.5GHz、デュアル2 x 2クロスポイントスイッチのMAX9390の評価を簡素化する完全実装および試験済みプリント基板(PCB)です。このEVキットは、低電圧差動信号(LVDS)または高速トランジスタロジック(HSTL)入力信号を受け付け、各チャネルのこれらの信号をLVDS出力に変換します。

MAX9390のEVキットは、4層PCBに100Ω差動インピーダンス制御で設計されています。この基板は、LVDS入力/出力のダイレクト差動プローブ用に設計されています。このEVキットは、3.3Vの単一電源で動作します。また、MAX9390のEVキットは、LVPECLおよびCML入力信号を受け付けるMAX9391の評価にも使用することができます。
