MAX86173

新規設計に推奨

ウェアラブル・ヘルス向け高S/N比デュアル・チャンネル光学式AFE

低灌流および新たなユースケースに対応するクラス最高のS/N比

製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • フル機能のデュアル・チャンネル光学データ・アクイジション・システム
  • ウェアラブル機器向け超低消費電力動作
    • 低消費電力動作、光学読み出しチャンネル：11µA以下（25fps時）
    • 露光積分期間範囲：14.6µs～118.2µs
    • 低シャットダウン電流：1µA以下
  • ホワイト・カード・ループバック・テスト（ナイキスト・サンプル間分散）で97dB以上の優れたトップエンド・ダイナミックレンジ
  • 拡張ダイナミックレンジ：最大115dB（平均化およびオフチップ・フィルタ処理）
  • フレームレート対応：1fps～2.9kfps
  • 高分解能20ビット電荷積分型A/Dコンバータ
  • 4つのPD入力をサポートし、マルチパラメータ測定を実現
  • 3つの8ビットLED電流ドライバから生成される9つのLEDドライバ出力ピンをサポート
  • 低暗電流ノイズ：50pARMS以下（118.2µs積分時間におけるサンプル間分散）
  • 優れた環境光範囲と除去能力
    • 環境光フォトダイオード電流：200µA
    • 環境光除去：120Hzで70dB以上（バースト内平均2以上）
  • 超小型WLPパッケージ（2.78mm × 1.71mm、7 × 4、0.35mm ボール・ピッチ ）
  • 動作温度範囲：-40℃ ～ +85℃

MAX86173は、送信と受信の両方のチャンネルを備えた超低消費電力の光学データ･アクイジション･システムです。トランスミッタ側では、MAX86173は9つのLEDドライバの出力ピンを備え、3つの高電流8ビットLEDドライバから設定することができます。レシーバ側では、MAX86173は2つの低ノイズ電荷積分型フロントエンドを備え、それぞれが独立した20ビットA/Dコンバータと業界最高クラスの環境光キャンセル（ALC）回路を内蔵しており、これにより現在市場で最高性能の集積化光学データ･アクイジション･システムを実現しています。

低消費電力、小型、容易で柔軟な使用が可能なため、MAX86173はパルス・オキシメータや心拍数検出など、多様な光センシング・アプリケーションに最適です。

MAX86173は、1.8Vのメイン電源電圧と3.1V～5.5VのLEDドライバ電源電圧で動作します。このデバイスは、I2CとSPIの両インターフェースを完全に自律的にサポートします。このデバイスには、256ワードの大容量FIFOが内蔵されています。

MAX86173は、小型WLPパッケージ（2.78mm × 1.71mm、7 × 4、0.35mmピンピッチ）で提供されます。



アプリケーション

  • フィットネス、ウェルネス、医療用ウェアラブル機器
  • 臨床精度
  • 手首、指、耳、その他の部位に最適
  • 最適化された検出性能：
  • 光学式心拍数
  • 心拍変動
  • 酸素飽和度（SpO2）
  • 体の水分補給
  • 筋肉と組織の酸素飽和度（SmO2とStO2）
  • 最大酸素消費量（VO2 max）

MAX86173
ウェアラブル・ヘルス向け高S/N比デュアル・チャンネル光学式AFE
pdp-image-unavailable
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

ユーザ・ガイド 1

秘密保持契約（NDA）をリクエスト

機密保持契約（NDA）に必要事項を記入することによって、すべてのドキュメントをご利用いただけます。NDAをリクエストするにはここをクリックしてください。
さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX86173EVSYS

MAX86173の評価用システム

今すぐ購入 詳細を表示

機能と利点

  • MAX86173の迅速な評価
  • 構成の最適化に対応
  • MAX86173のアーキテクチャとソリューション戦略の理解を促進
  • リアルタイム監視
  • データ・ロギング機能
  • 加速度センサー内蔵
  • Bluetooth® LE
  • Windows® 10対応GUIソフトウェア

製品詳細

MAX86173の評価用システム(EVシステム)は、身体の様々な部位、特に手首のアプリケーション向けのMAX86173光AFEの迅速な評価を可能にします。MAX86173は、I2CおよびSPI互換インターフェースの両方に対応しています。MAX86173は、同時に動作する2つの光学読み出しチャンネルを備えています。このEVシステムは、最小限の消費電力で測定信号品質を最適化する柔軟な構成を可能にします。このEVシステムは、ファイル・ロギングとフラッシュ・ロギングに対応しており、夜間や屋外でのランニングなど、より便利なデータ・キャプチャ・セッションのために、コンピュータから切り離すことができます。

このEVシステムは2つのボードで構成されています。MAXSENSORBLE_EVKIT_Bはメインのデータ・アクイジション・ボードで、MAX86173_OSB_EVKIT_BはMAX86173用のセンサー・ドーター・ボードです。PPG測定機能を実現するため、センサー・ボードには8個のLED（OSRAM CT DBLP31.12、緑色LED、OSRAM SFH7013、赤、緑、IRの3-in-1 LEDパッケージ）と4個のディスクリート・フォトダイオード（Vishay VEMD8080）、加速度センサーが搭載されています。EVシステムは内部に取り付けられたリチウムポリマー（LiPo）バッテリで駆動し、Type-Cポートで充電することができます。このEVシステムは、Windowsに組み込まれたBluetooth®（Win BLE）を使用してMAX86173GUI（ユーザーのシステムにインストールが必要）と通信します。このEVシステムには最新のファームウェアが含まれていますが、ファームウェアのアップグレードが必要な場合のためにプログラミング回路基板のMAXDAP-TYPE-Cが付属します。

アプリケーション

  • フィットネス、ウェルネス、医療用ウェアラブル・デバイス
  • 臨床精度
  • 手首、指、耳、その他の部位に最適
  • 最適化された検出性能：
  • 光学式心拍数
  • 心拍変動
  • 酸素飽和度（SpO2）
  • 体の水分補給
  • 筋肉と組織の酸素飽和度（SmO2とStO2）
  • 最大酸素消費量（VO2 max）

MAX86173EVSYS
MAX86173の評価用システム

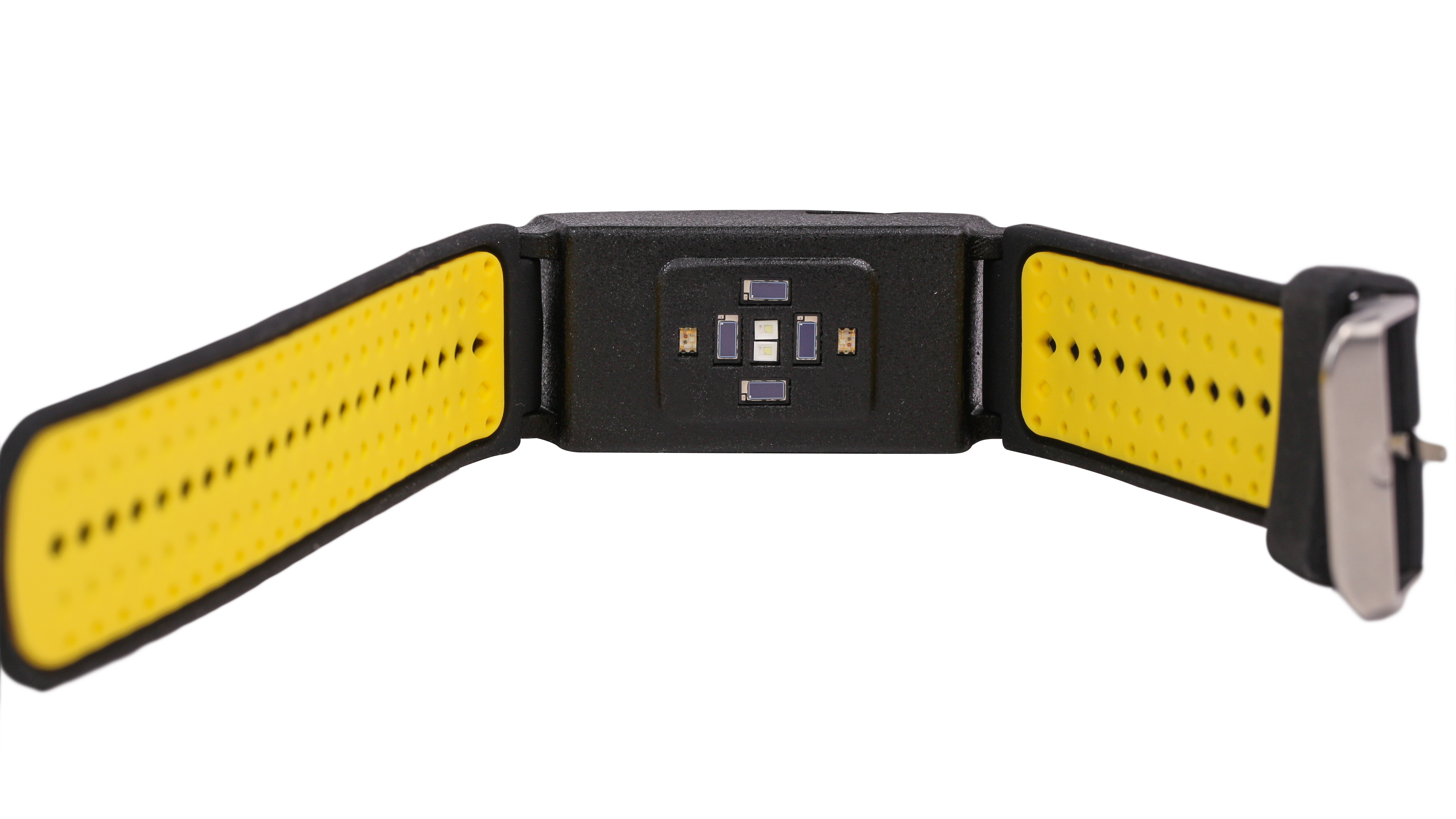

MAX86173EVSYS Board Photo Angle MAX86173EVSYS Board Photo Top MAX86173EVSYS Board Photo Bottom
