製品の詳細

  • クラス最高のエンベデッドアルゴリズムによって高精度電気測定をサポート
    • 電圧、電流、および周波数
    • 有効、無効、および皮相電力/エネルギー
    • ピーク電流、高調波成分を含む電力品質測定
    • デジタル温度補償
  • 設定可能なデバイスは設計の柔軟性を提供
    • 較正および設定パラメータ用不揮発性ストレージ
    • SPI、I2C、およびUARTインタフェースオプション
    • アラーム信号、アドレス端子、またはユーザー制御用に設定可能なI/O端子
  • 機能の高集積化によってコンパクト設計とBOM低減をサポート
    • 小型24ピンTQFNパッケージ
    • 内蔵または外付け発振器タイミングリファレンス
    • リモートADCインタフェースによってコスト効率が良く高信頼性の絶縁を提供
    • 迅速な較正ルーチンによって製造(システム)コストを最小限に抑制
    • デジタル温度補償

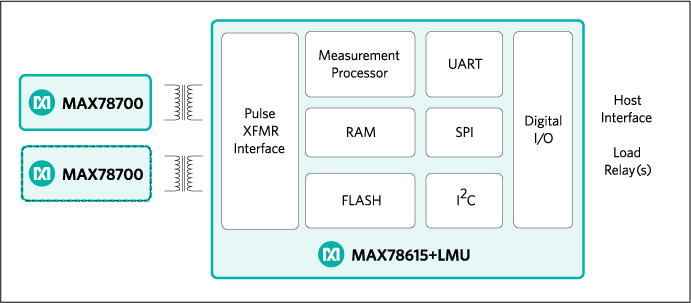

MAX78615+LMU
絶縁型エネルギー測定プロセッサ、負荷監視ユニット用
MAX78615+LMU
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Product 2
MAX78700
マルチチャネル、絶縁型、高精度ADC
MAX78615+PPM
絶縁型エネルギー測定プロセッサ、多相監視システム用
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

リファレンス・デザイン

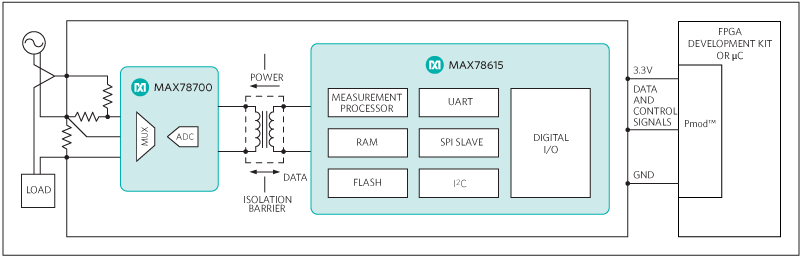

Figure 1. The Sonoma subsystem design block diagram.
Figure 1. The Sonoma subsystem design block diagram.
MAXREFDES14 Hardware.
MAXREFDES14 Circuits from the Lab®

Isolated Energy Measurement Subsystem Reference Design

詳細なリファレンス・デザインを表示

機能と利点

Applications

  • Lighting control systems
  • Commercial and industrial automation
  • Renewable energy systems
  • Electric vehicle charging systems
  • Smart home applications

Competitive Advantages

  • On-chip nonvolatile storage of calibration and configuration parameters
  • Full galvanic isolation with a single transformer
  • Small board size
  • Lower BOM cost

Features

  • High-accuracy power measurement
  • High-voltage galvanic isolation
  • Preset gain/offset parameters
  • On-board 4mΩ current sensing resistor with a good temperature coefficient
  • On-board voltage sensing resistor divider with a ratio of 2667:1 with good temperature coefficient
  • Universal AC input voltage range from 90 to 264VAC
  • Pluggable terminals for AC (8A max)
  • Small printed-circuit board (PCB) area
  • Device drivers
  • Example C source code
  • Configuration files for Xilinx® LX9 and ZedBoard™ platforms
  • Pmod™-compatible form factor
MAXREFDES14
Isolated Energy Measurement Subsystem Reference Design
Figure 1. The Sonoma subsystem design block diagram.
MAXREFDES14 Hardware.
