MAX7381

3端子シリコン発振器

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 動作電圧:2.7V~5.5V
  • 出荷時トリミング済みの発振器(10MHz~16MHz)
  • 外付け部品不要
  • 出力ドライブ電流:±10mA
  • 初期精度:2%
  • 温度ドリフト:±100ppm/℃
  • 高速起動時間:5µs
  • 最大デューティサイクル:40%~60%
  • 出力立上り/立下り時間:5ns
  • 超低EMI感受性(ハイインピーダンスノード不要)
  • PLL不要
  • 低ジッタ:180psP-P (16MHzにおいて)
  • 温度範囲:-40℃~+125℃

MAX7381は、3V、3.3V、および5VのアプリケーションにおけるマイクロコントローラやUART用のクロック源としてのセラミック共振子、水晶、および水晶発振モジュールの低コスト改良品として設計されたシリコン発振器です。

MAX7381は完全集積化された発振器で、レイルトゥレイルの50%デューティサイクル方形波出力を備え、水晶や共振子と同様に特定の周波数で提供されます。発振器の周波数は、位相ロックループ(PLL)を使用せずに直接生成されます。周波数の設定や調整用の追加部品は不要です。

通常の水晶/セラミック共振発振器回路とは異なり、MAX7381は振動やEMIに対する耐性を備えています。大出力ドライブ電流を持ち、ハイインピーダンスノードがないため、この発振器はほこりや湿気の多い動作条件に対する耐性を持っています。広い動作温度範囲が標準仕様のため、この発振器は仕様の厳しい家電や自動車用環境に最適です。MAX7381は、10MHz~16MHzの周波数範囲で提供されます。

MAX7381は、省スペース、3ピンSC70パッケージで提供されます。全ICは温度範囲(-55℃~+135℃)での動作が保証され、温度範囲(-40℃~+125℃)で保証されています。

アプリケーション

  • 電気器具および制御
  • 車載用
  • ハンドヘルド製品
  • マイクロコントローラシステム
  • ポータブル機器
  • 白物家電

MAX7381
3端子シリコン発振器

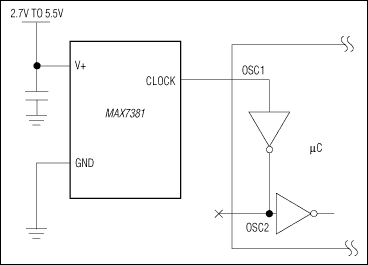

MAX7381:標準動作回路
