MAX6023

高精度、低電力、低ドロップアウト、UCSP電圧リファレンス

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.2)

PDF

1 1, 1900 ellipse 日本語

MAX6023: 高精度、低電力、低ドロップアウト、UCSP電圧リファレンス Data Sheet

データシートご利用上の注意
PDFファイルを開く external-link 271.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$1.80
特長

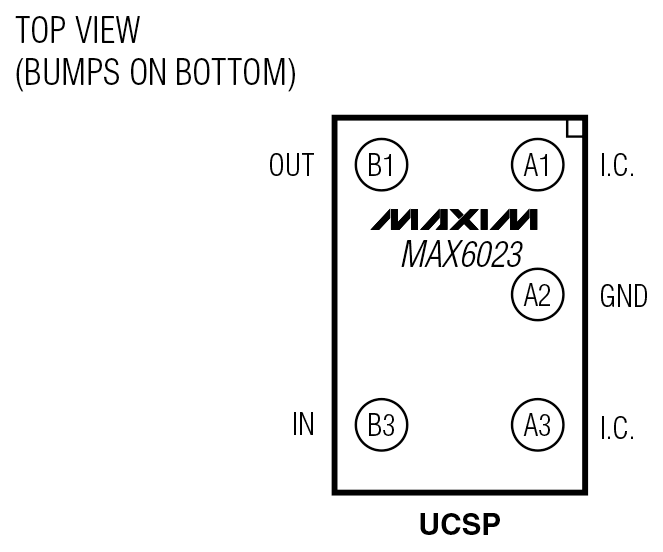

  • 5バンプUCSPパッケージ(1.0mm x 1.5mm x 0.3mm)
  • 出力コンデンサ不要
  • 初期精度：±0.2% (max)
  • 温度係数：30ppm/℃ (max)
  • 自己消費電流：35µA (max)
  • VINに対する消費電流変動：0.8µA/V (max)
  • ドロップアウト：100mV (負荷電流500µA時)
  • ラインレギュレーション：160µV/V (max)
  • 出力電圧オプション：1.25V、2.048V、2.5V、3.0V、4.096V、4.5V、および5.0V
    • 製品概要
    show more Icon

    MAX6023は、5バンプチップスケールパッケージ(UCSP™)の低ドロップアウト、超低電力、電圧リファレンスファミリです。シリーズモード(3端子)リファレンスのMAX6023は、2.5V～12.6V (1.25Vおよび2.048Vのオプション)または(VOUT + 0.2V)～12.6V (その他の電圧はすべてオプション)の入力電圧で動作し、1.25V、2.048V、2.5V、3.0V、4.096V、4.5V、および5.0Vの出力電圧オプションが提供されます。これらのデバイスは、±0.2%の初期精度と30ppm/℃の温度ドリフトが-40℃～+85℃の工業用拡張温度範囲で保証されています。

    UCSPには、デバイスがより薄型でその実装面積がより小さくて済むという利点があり、SC70やSOT23プラスチック表面実装パッケージに比べてもはるかに小型です。UCSPは(プラスチックSMDパッケージに比べて)きわめて薄型であるため、このデバイスは高さ重視のアプリケーションに最適です。さらに、小型パッケージのUCSPでは、デバイスをソースの近くに配置することができ、複雑または大規模な設計レイアウトを柔軟に行なうことができます。

    MAX6023の消費電流は、わずか27µAです。さらに、シャントモード(2端子)リファレンスと異なり、MAX6023ファミリの消費電流は電源電圧の変化によって0.8µA/Vしか変動しないため、バッテリ寿命が延びます。そのうえ、これらのデバイスは内部で補償されているため、外付け補償コンデンサが不要で最大2.2nFの負荷容量まで安定です。ドロップアウト電圧と消費電流が小さいため、これらのデバイスはバッテリ駆動のシステムに最適です。

    アプリケーション

    • バッテリ動作の機器
    • データ収集システム
    • ハンドヘルド機器
    • ハードディスクドライブ
    • 産業用およびプロセス制御システム
