MAX5430

PGA用、±15Vデジタル設定可能、高精度電圧分周器

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.01
特長
  • 4種類のPGA非反転利得構成
    AV = 1、2、4、および8
  • 比精度:0.025%
  • オペアンプバイアス電流補償用マッチング抵抗器内蔵(MAX5431)
  • +12V~+15V単一電源または±12V~±15Vデュアル電源動作
  • 低消費電流:35µA
  • CMOS/TTLロジック対応の2線式パラレルインタフェース
  • 省スペース8ピンSOT23および10ピンµMAXパッケージ
  • 3Vロジック対応
  • 製品概要
    show more Icon

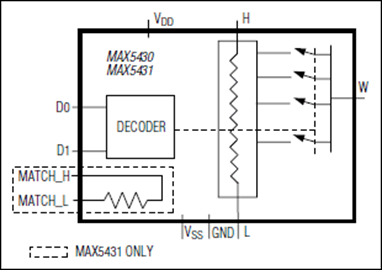

    MAX5430/MAX5431は、PGA用ディジタル設定可能な高精度抵抗器アレイです。MAX5430/MAX5431は、+15Vの単一電源または±15Vデュアル電源で動作し、消費電流はわずか35µAです。これらのデバイスは、プログラマブルゲインアンプ(PGA)アプリケーション用に設計されており、0.025% (MAX5430A/MAX5431A)、0.09% (MAX5430B/MAX5431B)、または0.5% (MAX5430C/MAX5431C)の比精度で1、2、4、および8の4種類の高精度非反転利得にディジタル制御接続された固定抵抗分圧器で構成されています。MAX5431は、オペアンプ入力バイアス電流補償用のマッチング抵抗器を内蔵しています。

    MAX5430/MAX5431は、省スペース8ピンSOT23および10ピンµMAXパッケージで提供されます。これらのデバイスは、工業用拡張温度範囲(-40℃~+85℃)での動作が保証されています。

    アプリケーション

    • 汎用プログラマブル非反転アンプ
    • プログラマブル計測アンプ

    質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 6
    1Ku当たりの価格 最低価格:$3.01

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    MAX5430AEKA+
    • HTML
    • HTML
    MAX5430AEKA+T
    • HTML
    • HTML
    MAX5430BEKA+
    • HTML
    • HTML
    MAX5430BEKA+T
    • HTML
    • HTML
    MAX5430CEKA+
    • HTML
    • HTML
    MAX5430CEKA+T
    • HTML
    • HTML
