製品概要

機能と利点

  • PGA用の1、2、4、および8の非反転利得に対応した4種類の高精度分圧比
  • 0.025%、0.09%、または0.5%の比精度を-40℃~+85℃で保証
  • オペアンプバイアス電流補償用マッチング抵抗器内蔵(MAX5421)
  • 5V単一電源または±5Vデュアル電源動作
  • 低消費電流:3µA
  • CMOS/TTLロジック対応の2線式パラレルインタフェース
  • 小型8ピンおよび10ピンµMAXパッケージ
  • 製品概要

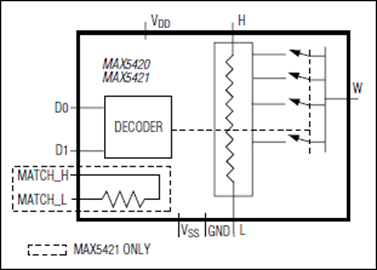

    MAX5420/MAX5421は、ディジタル可変利得アンプ設定用に最適化されたディジタル設定可能な高精度分圧器です。これらのデバイスは、+5Vの単一電源または±5Vデュアル電源で動作し、消費電流はわずか3µAです。これらのデバイスは、ディジタル的に選択可能な抵抗器アレイで構成されており、PGA用に1、2、4、および8の4種類の高精度非反転利得を備えています。MAX5420/MAX5421は、抵抗器の比精度によって0.025% (MAX542_A)、0.09% (MAX542_B)、および0.5% (MAX542_C)に分けられます。MAX5421は、オペアンプバイアス電流補償用のマッチング抵抗器を内蔵しています。

    MAX5420/MAX5421は、8ピンおよび10ピンµMAXパッケージで提供されます。これらのデバイスは、拡張温度範囲(-40℃~+85℃)での動作が保証されています。

    アプリケーション

    • 汎用プログラマブル非反転アンプ
    • プログラマブル計測アンプ

    製品ライフサイクル icon-recommended 製造中

    この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    MAX5421AEUB+ 材料宣誓書(MD) 信頼性データ 10-MINI_SO-N/A
    MAX5421AEUB+T 材料宣誓書(MD) 信頼性データ 10-MINI_SO-N/A
    MAX5421BEUB+ 材料宣誓書(MD) 信頼性データ 10-MINI_SO-N/A
    MAX5421BEUB+T 材料宣誓書(MD) 信頼性データ 10-MINI_SO-N/A
    MAX5421CEUB+ 材料宣誓書(MD) 信頼性データ 10-MINI_SO-N/A
