特長
- パッケージ：小型10ピンµMAX
- タップ位置：256ヵ所
- 超低消費電流：0.1µA
- 単一電源動作：+2.7V～+5.5V
- 低終点間温度係数：35ppm/℃
- 低比率式温度係数：5ppm/℃
- パワーオンリセット：ワイパーはミッドスケールへ(位置128)
- 抵抗タップ間のスイッチングはグリッチレス
- 3線式SPI™インタフェースコンパチブル
- 抵抗値：10kΩ/50kΩ/100kΩ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

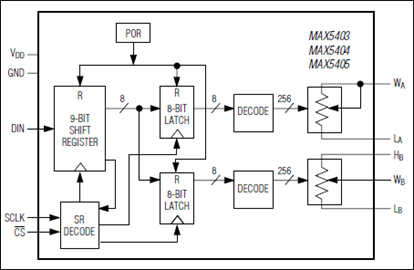

MAX5403/MAX5404/MAX5405は、デュアルリニアテーパディジタルポテンショメータのファミリです。各デバイスは、3端子ポテンショメータ1つと2端子可変抵抗1つを備えており(フルデータシートの｢図1｣)、+2.7V～+5.5Vの単一電源により超低消費電流0.1µAで動作します。これらのデバイスは、抵抗タップ間のスイッチングがグリッチレスになっているほか、パワーアップ時にワイパーをミッドスケール位置に設定する便利なパワーオンリセット(POR)機能も備えています。ポテンショメータは、3線式シリアルインタフェースを通じてディジタル制御されるワイパーコンタクト(256タップポイント)および固定抵抗を備えています。機能的にはディスクリートのポテンショメータまたは可変抵抗と同様です。
これらの製品は、ディジタル制御の抵抗を必要とするアプリケーションに最適です。抵抗値としては、10kΩ (MAX5403)、50kΩ (MAX5404)および100kΩ (MAX5405)の3つが用意されています。公称終点間抵抗温度係数は35ppm/℃、比率式温度係数が5ppm/℃と小さいため、低温度係数の可変抵抗を必要とする可変利得回路等のアプリケーションに最適です。
MAX5403/MAX5404/MAX5405は、10ピンµMAX®パッケージで提供されており、各デバイスが拡張工業用温度範囲(-40℃～+85℃)に対して保証されています。
アプリケーション
- 可変電圧リファレンス
- インピーダンス整合
- LCDスクリーン調整
- 低ドリフトプログラム可能な利得アンプ(PGA)
- メカニカルポテンショメータ置換品
- プログラマブルフィルタ、遅延、時定数
- 音量調整
