製品概要
機能と利点
- +5V/ドレインの切替え
- HPD (ホットプラグ検出)スイッチング
- DDC (ディスプレイデータチャネル)スイッチング
- ダイレクトエントリまたはI²C制御
- 低自己消費電流：1µA
- スイッチI/Oに±6kVヒューマンボディモデル(HBM) ESD保護
- MAX3845のコンパニオンIC
- MAX3845にI²C制御を提供
- パッケージ：10mm x 10mmの小型64ピンTQFP
- 2つのデバイスで4:4または2:8構成用に最適化されたレイアウト
製品概要
高画質マルチメディアインタフェース(HDMI)スイッチのMAX4814Eは、低周波信号の経路設定を提供します。MAX4814Eは、+5.0V ±10%の単一電源で動作し、複数のHDMIソースを複数の負荷に接続する場合に最適です。

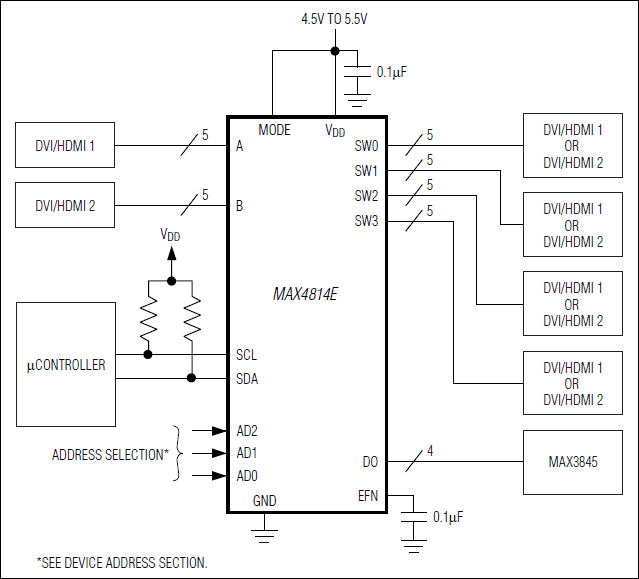

MAX4814Eは、双方向2:4 HDMI™スイッチです。各スイッチは、5つの単極/単投(SPST)チャネルで構成されています。2つのチャネルは、3Ω (typ)低オン抵抗を備え、+5Vとドレイン(グランドリターン)を経路設定し、3つのチャネルは、データを経路設定します。このデバイスは、I²Cインタフェースまたはダイレクト制御ロジック入力からデバイスを制御するモード入力を備えています。
MAX4814Eは、10mm x 10mmの64ピンTQFPパッケージで提供され、-40℃～+85℃の拡張温度範囲で動作します。
アプリケーション
- スイッチング付きAVレシーバ
- 民生/産業用HDMI/DVIスイッチボックス
- ハイエンド民生用スイッチャ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
適切なCMOSアナログスイッチの選択3/26/2013
