MAX4656

製造中

大電流、10Ω、SPST、CMOSアナログスイッチ

データシート (Rev. 4) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 連続大電流に対応
    • 300mA (MAX4655/MAX4656)
    • 150mA (MAX4657/MAX4658)
  • 大ピーク電流に対応
    • 400mA (MAX4655/MAX4656)
    • 300mA (MAX4657/MAX4658)
  • オン抵抗：10Ω (max) (±15V電源)
  • VL不要
  • 規定信号範囲でのRON平坦性：1Ω (max)
  • レイルトゥレイル信号に対応
  • +12V単一電源または±15Vデュアル電源動作
  • DG417、DG418とピンコンパチブル

マキシムのMAX4655～MAX4658は、大きなスイッチ電流に対応するように特別に設計された低オン抵抗10Ω (max)の中電圧CMOSアナログスイッチです。最大400mAのピーク電流と300mAの連続電流(MAX4655/MAX4656)および最大300mAのピーク電流と150mAの連続電流(MAX4657/MAX4658)というスイッチ能力を持っているため、最小25Ωの負荷をスイッチングすることができます。リードリレーをこれらのデバイスで置換えると、速度が百万倍速くなると共に、寿命サイクル数は実質的に無限になります。通常、消費電力は僅か3mWで、これはスイッチがオンでもオフでも同じです。これらのデバイスはTTL/CMOSコンパチブルで、電源電圧範囲内の任意の電圧をスイッチングすることができます。

これらのデバイスはSPST (単極/単投)スイッチです。MAX4655/MAX4657はノーマリクローズ(NC)、MAX4656/MAX4658はノーマリオープン(NO)です。MAX4655/MAX4656とMAX4657/MAX4658の違いはパッケージの放熱能力です。｢Absolute Maximum Ratings (絶対最大定格)｣と｢Electrical Characteristics (電気的特性)｣を参照して下さい。

MAX4655～MAX4658の電源電圧範囲はデュアル電源動作の場合±4.5V～±20V、単一電源動作の場合+9V～+40Vです。これらのスイッチはV+とV-の間が40V以内であればどのような電源の組み合わせでも動作します。これらのデバイスはどちらの方向にも同等に導通し、レイルトゥレイルアナログ信号に対応しています。オフリーク電流はTA = +25℃において僅か1nA (max)です。パッケージは8ピンµMAX®、TDFN、およびSOで、大電力アプリケーション用にエクスポーズドパッドのオプションがあります。

アプリケーション

  • オーディオ信号ルーティング
  • オーディオシステム
  • 通信システム
  • PBX/PABXシステム
  • PCマルチメディアボード
  • 冗長/バックアップシステム
  • リレーの代替
  • 試験装置
  • XDSLモデム
MAX4656
大電流、10Ω、SPST、CMOSアナログスイッチ

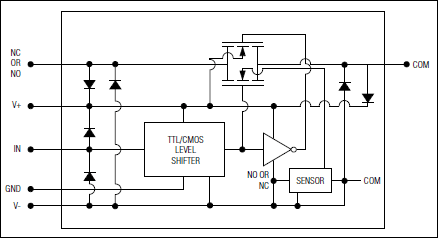

MAX4655、MAX4656、MAX4657、MAX4658：ブロックダイアグラム
