MAX4647

製造中

25Ω、SPSTアナログスイッチ、6ピンSOT23

高電圧、SPSTアナログスイッチ、小型SOTパッケージ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低オン抵抗：25Ω (max) (±15V電源)
  • 指定信号範囲での保証RON平坦性：2Ω (max)
  • VLロジック電源不要
  • レイルトゥレイル信号処理
  • 電源動作：±15Vおよび12V単一
  • 低リーク電流：1nA (max)
  • 高速スイッチング速度
    • tON = 100ns
    • tOFF = 100ns

MAX4647/MAX4648は、デュアル電源動作の単極/単投(SPST)スイッチです。オン抵抗は25Ω (max)で、保証された信号範囲では平坦(2Ω max)になります。各スイッチはレイルトゥレイルアナログ信号を処理でき、オフリーク電流は+25℃で僅か1nA (max)です。これらの製品は、いずれの方向においてもアナログ信号またはディジタル信号を均一に伝導します。主なアプリケーション分野は、電気通信およびテスト装置における信号のスイッチングと配線です。

MAX4647/MAX4648はシングルのSPSTアナログスイッチです。MAX4647には1つのノーマリクローズ(NC)スイッチがあり、MAX4648には1つのノーマリオープン(NO)スイッチがあります。これらのデバイスは、+9V～+36Vの単一電源または±4.5V～±20Vのデュアル電源で動作し、小型6ピンSOT23パッケージで提供されています。

アプリケーション

  • オーディオシステム
  • アビオニクス
  • 通信システム
  • DSL
  • PBX、PABXシステム
  • PCマルチメディアボード
  • 冗長システム
  • リレーの代替
  • 試験装置
MAX4647
25Ω、SPSTアナログスイッチ、6ピンSOT23

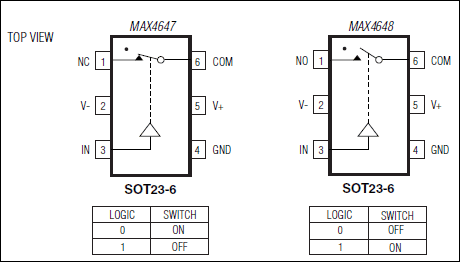

MAX4647、MAX4648：ピン配置
