MAX4003

100MHz～2500MHz、45dB RF検出器、UCSPパッケージ

すべて表示 showmore-icon

基板スペースを80%削減する、業界最小、クワッドバンド、2.5GHz、45dB RFパワーアンプ検出器

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.1)

PDF

1 1, 1900 ellipse 日本語

MAX4003: 100MHz～2500MHz、45dB RF検出器、UCSPパッケージ Data Sheet

データシートご利用上の注意
PDFファイルを開く external-link 500.00K
Documentation すべてのドキュメントを表示
Sパラメータ MAX4003 S-Parameter File S-Parameters Download 63.87KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$1.51
特長
  • 完全なRF検出器
  • 周波数範囲：100MHz～2500MHz
  • 入力範囲：-58dBV～-13dBV (-45dBm～0dBm : 50Ωにて)
  • 高速応答：70ns (10dBステップ)
  • 低消費電流：5.9mA (VCC = 3.0Vにて)
  • シャットダウン電流：13µA (typ)
  • 8バンプUCSPまたは8ピンµMAX、およびTQFNパッケージ
製品概要
show more Icon

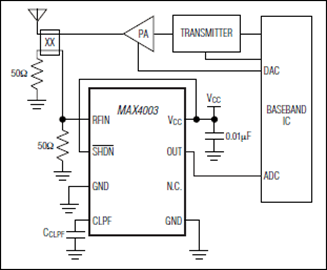

低コスト、低電力の対数アンプMAX4003は、100MHz～2500MHzで動作するRFパワーアンプ(PA)の出力レベル検出用として設計されています。標準ダイナミックレンジが45dBのこの対数アンプは、セルラ電話PA制御、無線端末装置用TSSI、トランスミッタ電力測定など、さまざまな無線アプリケーションに有用です。この対数アンプは、ダイオードベースの標準的な検出器に比べて測定範囲がきわめて広く、精度も優れています。-40℃～+85℃の全温度範囲で安定した性能が得られます。

この対数アンプは電圧測定デバイスで、その標準信号範囲は-58dBV～-13dBVです。入力信号は、2kΩ抵抗器と直列に5pFコンデンサを使用して内部でAC結合されています。このハイパス結合によって、16MHzの最低動作周波数(コーナー周波数)が設定され、入力信号源を直流的にグランドに接続することができます。また、このデバイスでは、パワーオン遅延が設けられており、約5µsの間検出器出力(OUT)をローレベルに保ちグリッチのないコントローラ出力が得られます。

MAX4003は、8バンプチップスケールパッケージ(UCSP™)、8ピンµMAX®パッケージ、および8ピンTQFNパッケージで提供されます。このデバイスは、3.0V電源で5.9mAを消費し、デバイスシャットダウン時の消費電流はわずか13µAです。

アプリケーション

  • 携帯電話(TDMA、CDMA、GPRS、GSM)
  • ファイバモジュール用RSSI
  • トランスミッタパワー測定および制御
  • ワイヤレス端末機器用TSSI
Show More Arrow image
file データシートを表示 (Rev.1)
Documentation すべてのドキュメントを表示
Sパラメータ MAX4003 S-Parameter File S-Parameters Download 63.87KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$1.51
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX4003

資料

7
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

3

PDF Vector

PDF

更新 03/20/2003
English

MAX4003: 100MHz to 2500MHz, 45dB RF Detector in a UCSP Data Sheet (Rev.1)

PDFファイルを開く

redirect
500.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 01/01/1900
中国語

MAX4003: 100MHz至2500MHz、45dB RF检测器，UCSP封装 Data Sheet

PDFファイルを開く

redirect
500.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 01/01/1900
日本語

MAX4003: 100MHz～2500MHz、45dB RF検出器、UCSPパッケージ Data Sheet

PDFファイルを開く

redirect
500.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX4003 Reliability Data redirect icon

31.29K

download

PDFをダウンロード

技術記事

3

PDF Vector

HTML

更新 09/23/2005
English
Integrated DC Logarithmic Amplifiers redirect icon

PDF Vector

HTML

更新 07/20/2007
中国語
集成直流对数放大器 redirect icon

PDF Vector

HTML

更新 06/07/2006
日本語
集積化DC対数アンプ redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX4003EUA+ Micro-MAX, Thin Shrink Small-Outline external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX4003EUA+T Micro-MAX, Thin Shrink Small-Outline external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX4003EVKIT

MAX4003の評価キット

zoom

MAX4003EVKIT

MAX4003の評価キット

download icon

ダウンロード

 print icon

印刷
MAX4003EVKIT
MAX4003の評価キット

機能と利点

  • 単一電源動作：2.7V～5.5V
  • RF入力に50ΩのSMAコネクタ装備
  • 擬似測定モード用回路を実装
  • シャットダウン制御を搭載
  • 完全実装および試験済み表面実装ボード
今すぐ購入 詳細を表示

製品の詳細

MAX4003の評価キット(EVキット)は、8ピンµMAX®パッケージで提供されるRF検出器のMAX4003を評価する完全実装および試験済み表面実装回路ボードです。MAX4003のEVキットは、シャットダウン制御と擬似測定モード用回路を備え、MAX4000/MAX4001/MAX4002を容易に評価することができます。RF入力の50ΩのSMAコネクタによって、試験機器と容易に接続することができます。また、MAX4003のEVキットを使って、RF検出コントローラのMAX4000/MAX4001/MAX4002も評価することができます。

アプリケーション

  • 携帯電話(TDMA、CDMA、GPRS、GSM)
  • ファイバモジュール用RSSI
  • トランスミッタパワー測定および制御
  • ワイヤレス端末機器用TSSI

評価用キット1

MAX4003EVKIT

MAX4003の評価キット
