MAX32671

高信頼性、超低電力マイクロコントローラ、FPU内蔵Arm Cortex-M4プロセッサから駆動、産業およびIoT用

すべて表示 showmore-icon

DarwinジェネレーションUのMCUは電力と性能を真剣に考えるエンジニアに最適です

: 発売前 tooltip
: 発売前 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 低電力、高信頼性機器用の高効率マイクロコントローラ
    • FPU内蔵Arm Cortex-M4コア:最大100MHz
    • フラッシュメモリ:384KB (エラー訂正対応)
    • SRAM:160KB (ECCイネーブル時は128KB、最低電力モードでの保持オプション)
    • 統合キャッシュ:16KB (ECC対応)
    • UARTブートローダ
    • デュアルまたは単一電源動作
      • 超低VCORE電源電圧:0.9~1.1V
      • 内部LDOによる単一電源動作:1.7V~3.6V
    • 広い動作温度:-40℃~+105℃
  • 柔軟なクロック方式
    • 内部高速100MHz発振器
    • 内部低電力7.3728MHzおよび超低電力80kHz発振器
    • 16MHz~32MHz発振器(外付け水晶が必要)
    • 32.768kHz発振器(外付け水晶が必要)
    • コア用の外部クロック入力
    • LPUARTおよびLPTMR用の外部クロック入力
  • パワーマネージメントによってバッテリアプリケーションの稼働時間を最大化
    • アクティブ電流:44µA/MHz (0.9V時、最大12MHz)
    • アクティブ電流:50µA/MHz (1.1V時、最大100MHz)
    • バックアップモードでの全メモリ保持電力:2.6µA (VDD = 1.8V)
    • 超低電力RTC:350nA (VDD = 1.8V)
    • LPUARTまたはLPTMRからウェイク
  • 最適なペリフェラルミックスによってプラットフォーム拡張性を提供
    • 最大31の汎用入出力端子
    • 最大3つのSPIマスター/スレーブ(最大50MHz)
    • 最大3つの4線式UART
    • 1つの低電力UART (LPUART)
    • 最大3つのI2Cマスター/スレーブ:ハイスピード3.4Mbps
    • 8チャネル標準DMAコントローラ
    • 最大4つの32ビットタイマー(TMR)
    • 最大2つの低電力32ビットタイマー(LPTMR)
    • 2つのウィンドウウォッチドッグタイマ
    • デジタルオーディオインタフェース用の1つのI2Sスレーブ
  • セキュリティおよび完全性
    • セキュアブート利用可能
    • AES 128/192/256ハードウェアアクセラレーションエンジン
    • 32ビットCRCアクセラレーションエンジン
製品概要
show more Icon

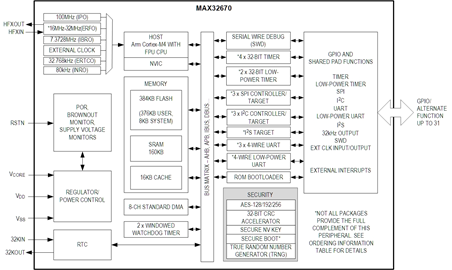

Darwinファミリの中で、MAX32670/MAX32671は超低電力、高コスト効率、高信頼性32ビットマイクロコントローラで、バッテリ寿命を妥協することなく複雑なセンサー処理を行う設計を可能にします。これらのデバイスは、柔軟で汎用的なパワーマネージメントユニットと、浮動小数点ユニット(FPU)内蔵の強力なArm® Cortex®-M4プロセッサを組み合わせています。また、MAX32670/MAX32671は従来の設計に対して、8または16ビットマイクロコントローラからの容易かつ最適なコストでのアップグレード経路を提供します。

これらのデバイスは最大384KBのフラッシュおよび160KBのSRAMを内蔵し、アプリケーションおよびセンサーコードに対応します。1ビットエラー訂正および2ビットエラー検出(SEC-DED)が可能な誤り訂正符号(ECC)がフラッシュ、RAM、およびキャッシュ全体にわたって実装され、要求の厳しいアプリケーション用に超高信頼性のコード実行を確保します。完全に柔軟かつ個別のクロックを備えた2つのウィンドウウォッチドッグタイマなどの追加機能が追加され、信頼性の高い動作をさらに強化します。ブラウンアウト検出は、パワーダウン/パワーアップ発生時および予期せぬ電源過渡時に適切な動作を確保します。

3.4MHzのI2C、50MHzのSPI、および4MBdのUARTなどの複数の高速ペリフェラルが内蔵され、通信の帯域幅を最大化します。さらに、最低電力スリープモードでの動作用に低電力UARTが利用可能で、データの損失なしにウェイクアップのオン動作を容易に実現することができます。たとえ最低電力スリープモードでもパルスカウント、キャプチャ/比較、およびPWM生成を可能にするための2つの低電力タイマーを含む、入出力機能を備えた合計6つのタイマーが提供されます。この全機能を40ピンTQFN-EP (5mm × 5mm)の小型形状に実装しています。

アプリケーション

  • アルゴリズムコプロセッサ
  • バッテリ駆動医療機器
  • 産業用センサー
  • 光通信モジュール
  • セキュア無線モデムコントローラ
  • スマートセンサーコントローラ
  • システムハウスキーピングコントローラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

MAX32670EVKIT

MAX32670の評価キット

zoom

MAX32670EVKIT

MAX32670の評価キット

MAX32670の評価キット

機能と利点

  • USB 2.0 Micro B-シリアルUARTブリッジ
  • UART0およびUART3インタフェースはボード上のジャンパを介して選択可能
  • MAX32625PICOベースのデバッガをボード上に搭載
  • ブートロードイネーブル回路
  • SPIおよびI2C信号に0.1インチヘッダを介してアクセス
  • GPIOおよび各種信号に0.1インチヘッダを介してアクセス
  • ボードの電源はUSBポートによって供給
  • ICおよびペリフェラル用のSIMOレギュレータおよびLDOをボード上に搭載
  • ジャンパを介した全ICレールの個別のパワーマネージメント
  • 2つの汎用LEDと1つの汎用プッシュボタンスイッチ

製品の詳細

MAX32670の評価キット(EVキット)は、MAX32670の機能を評価するためのプラットフォームを提供します。MAX32670は超低電力、高コスト効率、高信頼性32ビットマイクロコントローラで、バッテリ寿命に妥協することなく複雑なセンサー処理を行う設計を可能にします。このデバイスは、柔軟で汎用的なパワーマネージメントユニットと、浮動小数点ユニット(FPU)内蔵の強力なArm® Cortex®-M4コアを組み合わせています。また、MAX32670は従来の設計に対して、8または16ビットマイクロコントローラからの容易かつ最適なコストでのアップグレード経路を提供します。

アプリケーション

  • アルゴリズムコプロセッサ
  • バッテリ駆動医療機器
  • 産業用センサー
  • 光通信モジュール
  • セキュア無線モデムコントローラ
  • スマートセンサーコントローラ
  • システムハウスキーピングコントローラ
