MAX31331

新規設計に推奨

超低消費電力、I2Cリアルタイム・クロックおよびパワー・マネージメント

65nAのタイムキーピング電流、任意の負荷仕様で広範囲の水晶発振器に対応、小型フットプリント、1.26mm x 1.66mmのWLP

データシート (Rev. 1) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 超低消費電力によって動作時間を延長
    • タイムキーピング電流：65nA
    • タイムキーピング電圧範囲：1.1V～5.5V
    • 電源障害発生時のバックアップ電源への自動切り替え
    • 外部スーパーキャパシタまたは再充電式バッテリ用のトリクル・チャージャ
  • 小型フットプリントで低部品数
    • 12ピンWLPパッケージ(1.66mm × 1.26mm)
    • 10ピンTDFNパッケージ(3mm × 3mm)
    • 外付け負荷コンデンサ不要
  • 柔軟性を提供
    • 広範囲の外付け水晶に対応(外部負荷不要)
    • 周波数補正：0.5ppm以下の分解能
    • インターフェース電圧範囲：1.62V～5.5V
  • 付加価値機能によって使用が容易
    • 専用ピンによるイベント検出
    • 各種イベントのタイムスタンプ
    • 低バッテリ電圧検出
    • 1/128秒レジスタ
    • アラームおよびカウントダウン・タイマー
    • 32バイトのユーザーRAM

超低消費電力、リアルタイム・クロック(RTC)のMAX31331は、タイムキーピング消費電流がわずか65nAのタイムキーピング・デバイスで、バッテリ駆動時間を延長します。MAX31331は広範囲の32.768kHz水晶に対応します。任意の容量負荷(CL)仕様を備えた水晶を使用することができるため、このデバイスに使用可能な水晶の範囲が広がります。このデバイスには、I2Cシリアル・インターフェースを介してアクセスします。

また、このデバイスはバックアップ電源ピン(VBAT)も備え、主電源(VCC)がプログラムされたスレッショールド電圧およびバックアップ電源(VBAT)電圧を下回った場合に自動的にバックアップ電源(VBAT)に切り替わります。

その他の機能として、2つの時刻アラーム、割込み出力、設定可能な方形波出力、タイムスタンプを備えたイベント検出入力、およびシリアル・バス・タイムアウト機構があります。32バイトのタイムスタンプ・レジスタは、RAMストレージと兼用です。このデバイスはデジタル・シュミット・トリガ入力(DIN)を備え、これを使用してDIN信号の立下り/立上りエッジでタイムスタンプの記録および/または割込みの生成を行うことができます。クロック/カレンダーは、秒、分、時、曜日、月、年、および日の情報を提供します。秒以下のタイムスタンプ分解能を実現するために、1/128秒レジスタが利用可能です。月の最後の日付は、うるう年の補正も含めて、31日より少ない月について自動的に調整されます。このクロックは、24時間または12時間形式で動作します。

MAX31331は鉛(Pb)フリー/RoHS準拠、12ピンWLP (1.66mm × 1.26mm、0.4mmピッチ)、および10ピンTDFNパッケージ(3mm × 3mm)で提供されます。

このデバイスは-40℃～+85℃の拡張温度範囲に対応します。

アプリケーション

  • 医療
  • ウェアラブル
  • 携帯型計測器
  • テレマティックス
  • 工業用
  • IoT
MAX31331
超低消費電力、I2Cリアルタイム・クロックおよびパワー・マネージメント

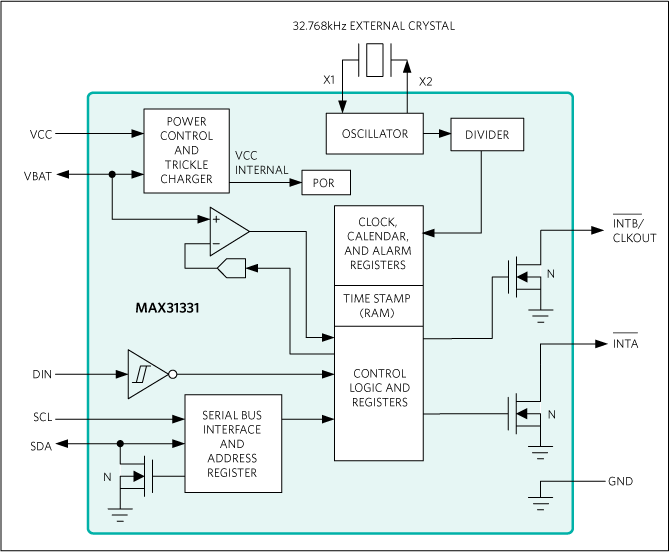

MAX31331: Simplified Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
MAX31331SHLD

Evaluation Kit for the MAX31331

今すぐ購入 詳細を表示

機能と利点

  • Easy Evaluation of the MAX31331
  • +1.1V to +5.5V Single-Supply Operation
  • Proven PCB Layout
  • Fully Assembled and Tested

製品詳細

The MAX31331 shield evaluation kit (EV kit) is a fully assembled and tested PCB to evaluate the MAX31331, an ultra-low power, low-cost, real-time clock (RTC) with I2C interface and power management. The shield operates from a single supply (either from USB or external power supply) and the onboard crystal provides a 32.768 kHz clock signal. This device is accessed through an I2C serial interface provided by a MAX32625PICO board connected to a PC by a USB port.

The MAX31331 shield EV kit provides the hardware and software graphic user interface (GUI) necessary to evaluate the MAX31331. The kit includes an installed MAX31331. It connects to the PC through a MAX32625 PICO board and a micro-USB cable.

Applications

  • Medical
  • Wearables
  • Portable Instruments
  • Telematics
  • Industrial
  • IoT
MAX31331SHLD
Evaluation Kit for the MAX31331
MAX31331SHLD: Board Photo
