MAX2374

SiGe、可変IIP3、ローノイズアンプ、UCSPパッケージ

データシート (Rev. 0)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 単一電源動作：+2.7V～+5.5V
  • 低動作電流
    • 8.5mA (高直線性)
    • 4.5mA (ページング)
    • 4.1mA (低利得高直線性モード)
  • 低雑音指数：1.5dB (セルラ)
  • 可変IIP3
  • 2つの利得設定
  • シャットダウンモード：< 1µA
  • パッケージ：超小型6バンプUCSP (1mm x 1.5mm)

MAX2374は、セルラバンドのCDMA用に設計されたシリコン・ゲルマニウム(SiGe)、利得切換え式、可変直線性、ローノイズアンプ(LNA)です。本製品は、TDMA、PDC等、高ダイナミックレンジおよび低ノイズが必要とされるアプリケーションにおいて使用されます。本LNAは相互変調インターセプトポイント(IIP3)が高く、しかも特定のシステム条件に合わせた外付抵抗の選択によりIIP3を調整できます。高利得と低ノイズを実現するため、本LNAは6つのハンダバンプを備えた超小型チップスケールパッケージ(UCSP™)に収められています。本LNAは+2.7V～+5.5Vの単一電源で動作し、僅か8.5mAの消費電流で入力IIP3として+6.2dBmを実現しています。シャットダウンモードにおいては、消費電流が1µA以下に低減します。

MAX2374は2つの利得モードを提供しています。高利得モードはシステムの感度を最適化し、低利得モードはシステムの直線性を最適化します。

アプリケーション

  • CDMA電話
  • GSM携帯電話
  • 移動無線
  • TDMA電話
  • ワイヤレスデータ
  • ワイヤレスローカルループ(WLL)
MAX2374
SiGe、可変IIP3、ローノイズアンプ、UCSPパッケージ

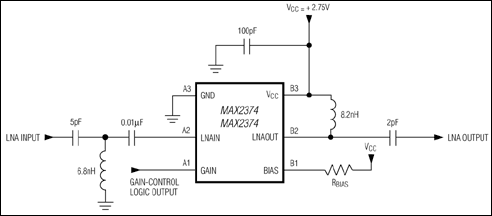

MAX2374：標準アプリケーション回路
