MAX19777

3Msps、低電力、シリアル12ビットADC

すべて表示 showmore-icon

電力と基板スペースを節約 - 超小型、低電力、2チャネルADC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.98
特長
  • 変換レート:3Msps (パイプライン遅延なし)
  • 分解能:12ビット
  • 2チャネル、シングルエンドアナログ入力
  • 低ノイズ:SN比72.5dB
  • 電源電圧:2.2V~3.3V
  • 低電力
    • 6.2mW (3Msps時)
    • 超低消費電力:2.5µA/ksps
  • パワーダウン電流:2µA
  • SPI/QSPI/MICROWIRE対応シリアルインタフェース
  • 8ピンWLPパッケージ(0.857mm × 1.431mm)
  • 広い動作温度範囲:-40℃~+125℃
製品概要
show more Icon

MAX19777は12ビット、小型、高速、低電力、逐次比較型アナログ-デジタルコンバータ(ADC)です。この高性能ADCは、広ダイナミックレンジのサンプル/ホールドおよび高速シリアルインタフェースを内蔵しています。

MAX19777は、2:1マルチプレクサを使用してADCコアに接続されたデュアル、シングルエンドアナログ入力を備えています。

このADCは2.2V~3.3Vの電源で動作し、消費電力は3Msps時にわずか6.2mWです。このデバイスは、パワーマネージメントを最適化する完全なパワーダウンモードおよび高速ウェイクアップや、高速3線式シリアルインタフェースを備えています。3線式シリアルインタフェースは、外部ロジックなしでSPI、QSPI、およびMICROWIRE®デバイスに直接接続することができます。

優れたダイナミック性能、低電圧、低電力、使いやすさ、および小型パッケージによって、このコンバータはポータブル、バッテリ給電データ収集アプリケーション、および低消費電力と最小限のスペースが要求されるその他のアプリケーションに最適です。

このADCは8ピンウェハレベルパッケージ(WLP)で提供されます。このデバイスは-40℃~+125℃の温度範囲で動作します。

アプリケーション

  • 車載用システム
  • バッテリ動作のシステム
  • 通信システム
  • データ収集
  • 医療用計測
  • ポータブルデータロギング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.98

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX19777AZA+
  • HTML
  • HTML
MAX19777AZA+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 31, 2017

- 1744

TEST

MAX19777AZA+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 31, 2017

- 1744

arrow down

TEST

MAX19777AZA+T

製造中

評価用キット

評価用キット 2

reference details image

MAX19777EVSYS

MAX19777の評価キット

zoom

MAX19777EVSYS

MAX19777の評価キット

MAX19777の評価キット

機能と利点

  • SPIインタフェース:48MHz
  • Windows 7、Windows 8、Windows 10対応ソフトウェア
  • EVキットソフトウェアでの時間領域、周波数領域、およびヒストグラムのプロット
  • EVキットソフトウェアでの周波数、RMS、最小、最大、および平均DC計算
  • 入力バッファ実装
  • USB-PC接続
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

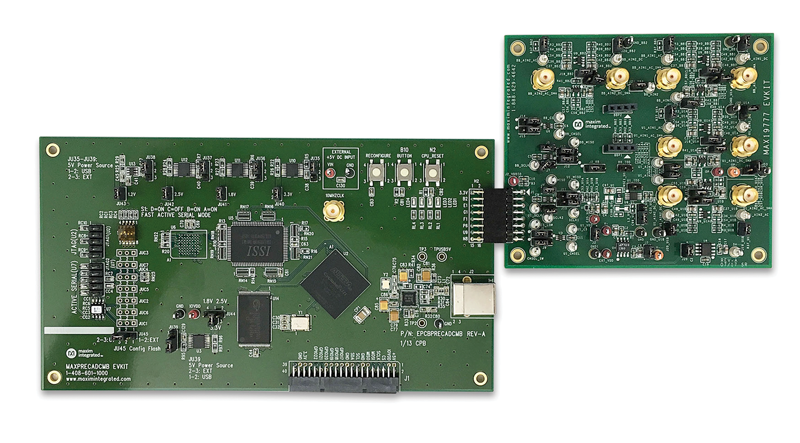

MAX19777の評価システム(EVSYS)は、2チャネル、12ビット、SPI対応3Mspsアナログ-デジタルコンバータ(ADC)のMAX19777を評価する完全実装および試験済みPCBです。MAX19777のEVSYSは、MAXPRECADCMB1とMAX19777の評価キット(EVキット)で構成されます。また、このシステムはデバイスの機能を実行するための簡素なグラフィカルユーザーインタフェース(GUI)を提供するWindows 7、Windows 8、およびWindows 10ソフトウェアも備えています。EVキットにはパッケージに封止されたMAX19777AZA+が実装されています。
