MAX14983E

高度1:2 VGAマルチプレクサ、モニタ検出およびプライオリティポートロジック内蔵

すべて表示 showmore-icon

画期的な設計によって自律動作の新しいモニタ選択が可能

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.22
特長
  • 設計のフレキシビリティ
    • グラフィックスコントローラポートを保護(VCC = 0Vの場合)
    • DDCによって制限電圧を低電源電圧に切替え
    • +2.5Vレギュレータ内蔵
  • 高性能を保証する高レベルの集積度
    • 低RGB容量:5.5pF (typ)
    • モニタ側SYNC信号のtR/tF:2.0ns (typ) (10pF、2.2kΩ負荷の場合)
    • 8mAのソース/シンクで速度要件に適合
    • ±11kVヒューマンボディモデル(HBM)
  • 基板スペースを節約
    • パワースイッチ内蔵
      • IRドロップ:300mV (max) (+5Vを渡す場合)
      • 短絡/過熱/逆電流保護
    • 5mm x 5mmの32ピンTQFNパッケージ
製品概要
show more Icon

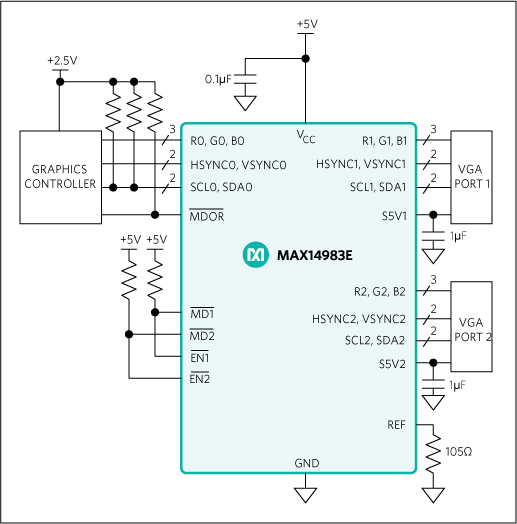

MAX14983Eは、高帯域幅のアナログスイッチ、レベル変換バッファ、および5Vパワースイッチを内蔵して、VGAモニタ用の完全な1:2マルチプレクサを実現しています。このデバイスは、コントローラと2つの出力の間でグラフィックス信号を切り替えます。モニタ側ディスプレイデータチャネル(DDC)信号ラインに、内蔵プルアップ抵抗(2.2kΩ typ)が提供されています。

このデバイスは、+5Vの単一電源入力で動作する簡易な電源インタフェースを備えています。電流制限と逆電流保護を備えた2つの内蔵パワースイッチは、最小限の電圧ドロップで+5V電源を外部負荷に渡します。

水平および垂直同期(HSYNC/VSYNC)バッファは、±8mAのVESA駆動性能要件に適合しながら、ロジックレベルをシフトし、+2.5V~+5.0VのCMOSまたはTTL対応のグラフィックスコントローラをサポートします。低電圧グラフィックスコントローラに適合するために、内蔵2.5VレギュレータがDDC電圧レベルを変換します。

このデバイスは、モニタ検出出力とイネーブル入力も備えているため、モニタの切替えは自動動作、またはグラフィックスコントローラからの入力による動作が可能です。MAX14983Eは、32ピンTQFNパッケージ(5mm x 5mm)で提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • コンピュータ
  • グラフィックスカード
  • KVMスイッチ
  • サーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.22

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14983EETJ+
  • HTML
  • HTML
MAX14983EETJ+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX14983EETJ+

製造中

MAX14983EETJ+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX14983EETJ+

製造中

MAX14983EETJ+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX14983EEVKIT

MAX14983Eの評価キット

zoom

MAX14983EEVKIT

MAX14983Eの評価キット

MAX14983Eの評価キット

機能と利点

  • 完全な1:2 VGAマルチプレクサ
  • 単一電源:5V
  • VGA入力/出力
  • イネーブル入力
  • モニタ検出出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX14983Eの評価キット(EVキット)は、1:2ビデオグラフィックスアレイ回路を実装するVGAマルチプレクサのMAX14983Eを活用するための完全実装および試験済み表面実装型PCBです。このICは、コントローラと2つの出力の間でグラフィックス信号を切り替えます。
このEVキットをVGA対応デバイスと容易にインタフェースするために、VGA入力/出力接続が提供されています。このEVキットは、モニタ検出出力のステータスを表示するためのLEDを備えています。このEVキットは、5Vの単一電源入力で動作します。

アプリケーション

  • コンピュータ
  • グラフィックスカード
  • KVMスイッチ
  • サーバ
